Povzetek članka: A vroče valjani I-žarekje široko uporabljen konstrukcijski jekleni profil, zasnovan za zagotavljanje praktične upogibne odpornosti in zanesljive podpore za industrijske zgradbe, podlage opreme, ploščadi in stojala za cevi. Razumevanje njegove geometrije prečnega prereza, razreda jekla, dimenzij, proizvodnega procesa in površinske zaščite pomaga inženirjem in nabavnim ekipam izbrati pravi izdelek za njihove aplikacije.Ronghengdobavlja vroče valjane I-nosilke v razredih Q235B in Q355B, s skupnimi velikostmi od 10# do 63# in standardnimi dolžinami 6 m, 9 m in 12 m. Ta priročnik pojasnjuje, kako oceniti specifikacije, primerjati možnosti materiala in pripraviti natančnejši načrt nabave jekla.

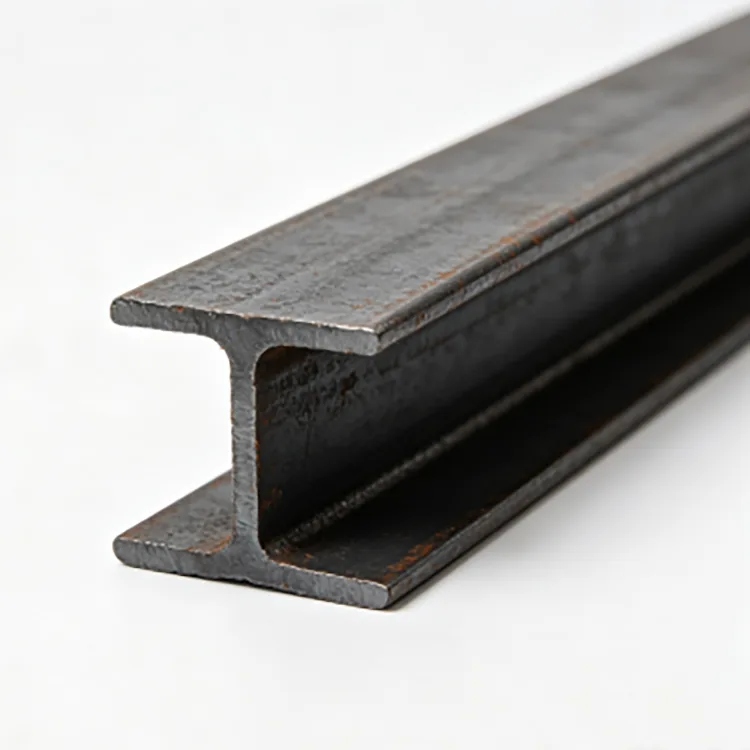

Vroče valjani I-nosilec je strukturni jekleni profil, izdelan z valjanjem ogretega jekla skozi niz preoblikovalnih prehodov. Njegov presek je sestavljen iz dveh vodoravnih prirobnic, povezanih z navpično mrežo, ki ustvarja prepoznaven profil v obliki črke I. Ta geometrija učinkovito porazdeli material za odpornost na upogibanje, zaradi česar je profil primeren za številne nosilne aplikacije.
Za razliko od izdelanega nosilca, sestavljenega iz ločenih jeklenih plošč, dobi standardni vroče valjani I-nosilec svojo osnovno obliko prečnega prereza neposredno med postopkom valjanja. To zmanjša potrebo po izdelavi osnovnega odseka z vzdolžnim varjenjem plošč in zagotavlja standardiziran profil za kasnejšo izdelavo.
Rongheng dobavlja vroče valjane izdelke I-Beam v razredih Q235B in Q355B. Razpoložljivi obseg vključuje običajne kitajske standardne velikosti od 10# do 63#, z rezanjem na fiksno dolžino in dodatno obdelavo, ki je na voljo v skladu s potrjenimi zahtevami projekta.
Mreža predvsem povezuje prirobnice in prispeva k strižni odpornosti, medtem ko prirobnice zagotavljajo velik del upogibne odpornosti profila. Vendar je dejanska zmogljivost odvisna od celotnih lastnosti prečnega prereza, razreda jekla, podpornih pogojev, vzorca obremenitve in strukturne zasnove.
Vroče valjanje oblikuje jeklo pri povišanih temperaturah, kar omogoča, da material lažje prehaja skozi oblikovalne zvitke kot pri sobni temperaturi. Pri I-žarku se z zaporednimi operacijami valjanja vzpostavi mreža in prirobnice ter se odsek približa določenim dimenzijam.
Tipično proizvodno zaporedje vključuje naslednje faze:
Natančna ureditev proizvodnje in nadzora je odvisna od proizvodnega obrata in veljavnega standarda izdelka. Za kupce je bistveno, da preverijo, ali končni nosilec izpolnjuje dogovorjene zahteve glede dimenzij preseka, razreda materiala, dolžine in stanja površine.
Izbira vroče valjanega I-žarka zahteva več kot določitev nazivne velikosti. Kupci morajo pred oddajo naročila potrditi oznako preseka, razred jekla, dimenzijski standard, dolžino, zahteve glede obdelave in pogoje dostave.
Naslednja tabela povzema glavne informacije o dobavi, objavljene za Ronghengovo paleto vroče valjanih I-nosilcev.
| Specifikacija | Razpoložljive možnosti ali podrobnosti | Kaj morajo kupci potrditi |
|---|---|---|
| Vrsta izdelka | Vroče valjani strukturni I-nosilec | Potreben profil prečnega prereza |
| Vrsta jekla | Q235B, Q355B | Stopnja, navedena v konstrukcijskih risbah |
| Razpon velikosti | 10#–63# | Natančna oznaka odseka in serije |
| Serija odsekov | možnosti serije a in serije b | Pravilna dimenzijska konfiguracija |
| Standardne dolžine | 6 m, 9 m, 12 m | Zahtevana dolžina zaloge ali razpored rezanja |
| Stanje površine | Črno vroče valjano jeklo | Ali je potreben dodaten premaz |
| Možnosti obdelave | Rezanje, vrtanje, posnemanje, ravnanje, odstranjevanje robov | Risba podrobnosti in tolerance obdelave |
| Veljavni standard | GB/T 706-2016; o drugih zahtevah se je mogoče pogovoriti | Zahtevani standard in merila sprejemljivosti |
| Inšpekcijski dokumenti | Materialna potrdila in dogovorjeni inšpekcijski zapisi, odvisno od projektnih zahtev | Zahtevana dokumentacija in obseg pregleda |
Te možnosti niso nadomestilo za specifikacijo, specifično za projekt. Dejanske mere, širina prirobnice, debelina traku, teža enote in tolerance se razlikujejo glede na izbrani odsek in veljavni standard. Kupci bi morali zahtevati ustrezne podatke o dimenzijah, namesto da bi domnevali, da imajo vsi nosilci v istem območju nazivne velikosti enake lastnosti.
Za dodatne informacije o izdelku obiščite kategorijo izdelkov Rongheng Steel I-Beams.
Zaradi profila v obliki črke I so vroče valjani I-nosilci uporabni v strukturah, kjer so pomembni odpornost na upogibanje, praktična izdelava in združljivost z uveljavljenimi metodami jeklene konstrukcije. Njihovo ustreznost je treba še potrditi z inženirskimi izračuni za vsako aplikacijo.
Pri osnovah opreme morajo kupci upoštevati vibracije, koncentrirane obremenitve, položaje vgradnje in ponavljajoče se delovne sile. Za gradbene konstrukcije so lahko enako pomembni razpon, razmik med nosilci, podrobnosti povezave, meje upogiba in splošna stabilnost.
Nosilec, ki deluje za rahlo obremenjeno ploščad, morda ni primeren za nosilno strukturo žerjava ali stroj, ki je izpostavljen velikim dinamičnim silam. Pri končni izbiri mora vedno voditi inženiring, specifičen za aplikacijo.
Q235B in Q355B sta običajni vrsti konstrukcijskega jekla, ki se uporabljata za različne inženirske zahteve. Glavno vprašanje je, ali določene mehanske lastnosti materiala izpolnjujejo konstrukcijske zahteve v kombinaciji z izbranim prerezom.
Q235B se pogosto obravnava za splošno konstrukcijsko izdelavo, vključno s tovarniškimi podpornimi okvirji, platformami, podporami za opremo in drugimi aplikacijami, kjer zadostujejo njegove določene lastnosti. Njegova primernost je odvisna od konstrukcijskih obremenitev, dimenzij preseka, podrobnosti povezave in veljavnega standarda.
Q355B nudi višjo določeno mejo tečenja kot Q235B v skladu z veljavnim standardom materiala. Lahko se izbere, ko projekt zahteva večjo trdnost materiala ali ko inženir ugotovi, da je primeren za predvidene pogoje obremenitve.
Kljub temu višja stopnja trdnosti ne pomeni, da je manjši žarek samodejno sprejemljiv. Upogib, lokalna in splošna stabilnost, povezovalna zmogljivost, utrujenost, kjer je ustrezno, in drugi pregledi načrtovanja lahko še vedno vplivajo na izbiro.
| Primerjalni faktor | Q235B | Q355B |
|---|---|---|
| Splošno pozicioniranje | Skupni razred konstrukcijskega jekla | Visoko trdnost konstrukcijskega jekla |
| Potencialne aplikacije | Splošni okvirji, platforme in podpore | Aplikacije, ki zahtevajo večjo specificirano trdnost materiala |
| Izbira velikosti žarka | Zadoščati mora strukturnim izračunom | Zadoščati mora strukturnim izračunom |
| Varjenje in izdelava | Upoštevajte veljavne zahteve za razrede in odobrene postopke | Upoštevajte veljavne zahteve za razrede in odobrene postopke |
| Končni izbor | Na podlagi tehničnih specifikacij | Na podlagi tehničnih specifikacij |
Pred naročilom potrdite zahtevani razred glede na konstrukcijske risbe in specifikacijo materiala. Zamenjava enega razreda z drugim brez odobritve lahko vpliva na skladnost, postopke izdelave ali strukturno zmogljivost.
I-nosilci in H-nosilci so konstrukcijski jekleni profili s prerezom in dvema prirobnicama, vendar se lahko njihova prečna razmerja in lastnosti preseka bistveno razlikujejo. Tradicionalni I-nosilci imajo na splošno ožje prirobnice, medtem ko imajo H-nosilci običajno širše prirobnice in profil, ki ustreza drugačnemu obsegu konstrukcijskih zahtev.
| Primerjalna točka | I-Beam | H-žarek |
|---|---|---|
| Videz prečnega prereza | Običajno ožje prirobnice glede na globino preseka | Običajno širše prirobnice |
| Skupna strukturna vloga | Nosilci, ploščadi, nosilci opreme in izbrani elementi okvirja | Stebri, okvirji zgradb in drugi nosilni elementi |
| Oblikovalski vidiki | Modul prereza, strižna odpornost, stabilnost in upogib | Lastnosti prerezov, stabilnost, osne obremenitve, upogib in povezave |
| Zamenljivost | Zahteva inženirsko preverjanje | Zahteva inženirsko preverjanje |
Noben profil ni univerzalno boljši. Ustrezna izbira je odvisna od poti obremenitve, razpona, pogojev podpore, orientacije elementov, zasnove povezave in ustreznih lastnosti odseka. Nikoli ne smete zamenjati samo zato, ker sta dva profila videti podobna ali imata primerljivo nominalno globino.
Projekti, ki zahtevajo več strukturnih profilov, lahko pregledajo tudi konstrukcijske jeklene profile podjetja Rongheng, da primerjajo razpoložljive kategorije izdelkov.
Kakovost izdelka vključuje več kot vizualni videz. Za vroče valjani I-nosilec morajo kupci preveriti, ali se dobavljeni del ujema z naročilom in ali njegove mere, identifikacija materiala in stanje površine izpolnjujejo dogovorjena merila sprejemljivosti.
Praktični inšpekcijski načrt lahko zajema naslednje točke:
Standardni črni vroče valjani I-nosilci ne vključujejo samodejno protikorozijske zaščite. Površina običajno zadrži mlinski kamen in morda bo potrebna dodatna zaščita, odvisno od delovnega okolja.
Za uporabo v zaprtih prostorih v suhih pogojih je lahko navedena črna površina primerna. Zunanje instalacije, vlažni objekti, obalne lokacije in kemično agresivna okolja lahko zahtevajo ustrezen barvni sistem, vroče cinkanje ali drug inženirski zaščitni premaz.
Kjer je določeno cinkanje, je treba rezanje, vrtanje in druge proizvodne postopke na splošno uskladiti pred nanosom premaza. To pomaga zmanjšati količino izpostavljenega jekla, ki bi sicer potrebovalo zaščitno popravilo po obdelavi. Končni premazni sistem je treba izbrati glede na okolje, življenjsko dobo, načrt vzdrževanja in zahteve projekta.
Jasne nabavne specifikacije pomagajo zmanjšati neujemanje materialov, nepotrebno izdelavo in zamude pri namestitvi. Preden zahtevate ponudbo, pripravite naslednje podatke, kadar koli je to mogoče.
Na primer, projekt, ki zahteva 12-metrske nosilce z izvrtanimi pritrdilnimi luknjami, mora navesti končno dolžino reza in lokacije lukenj. Če naročilo preprosto navaja velikost in količino žarka, dobavitelj morda nima dovolj informacij za pripravo zahtevanih obdelanih komponent.
Rongheng lahko uskladi standardne odseke, rezanje s fiksno dolžino, vrtanje, poševno rezanje robov, ravnanje in odstranjevanje robov v skladu z dogovorjenimi zahtevami. Zagotavljanje popolnih risb in konsolidiranega seznama za rezanje olajša pregled naročila pred proizvodnjo ali odpremo.
Običajno se uporablja za tovarniške konstrukcije, nosilce, povezane s streho, ploščadi, podlage opreme, cevne police, okvirje skladišč in industrijske podporne strukture. Posebno uporabo je treba preveriti glede na konstrukcijsko zasnovo.
Rongheng navaja pogost razpon velikosti od 10# do 63#, vključno z možnostmi serije a in serije b. Natančne mere in teoretične teže enot so odvisne od izbrane oznake preseka.
Običajne standardne dolžine so 6 m, 9 m in 12 m. O rezanju s fiksno dolžino se je mogoče pogovarjati tudi glede na potrjene dimenzije projekta in zahteve naročila.
Št. Q355B ima višjo določeno mejo tečenja, vendar je ustrezen razred odvisen od tehnične zasnove, pogojev obremenitve, velikosti preseka, zahtev glede izdelave in veljavnega standarda. Večja trdnost materiala sama po sebi ne zagotavlja boljše splošne strukturne zmogljivosti.
Ne samodejno. Oba profila imata lahko različne lastnosti preseka in strukturno obnašanje. Vsako zamenjavo mora preveriti in odobriti odgovorni statik.
ja Rezanje, vrtanje, posnemanje robov, ravnanje in odstranjevanje robov je mogoče urediti v skladu z dogovorjenimi zahtevami obdelave. Kupci morajo pred naročilom zagotoviti potrebne risbe, mere in tolerance.
Standardna črna vroče valjana površina ni enakovredna namenskemu premazu za zaščito pred korozijo. Odvisno od okolja lahko projekt zahteva barvanje, vroče cinkanje ali drug ustrezen zaščitni sistem.
Vključite oznako odseka, razred jekla, veljavni standard, količino, zahtevano dolžino, podrobnosti obdelave, površinsko obdelavo, zahteve za inšpekcijo in cilj dostave. Te podrobnosti pomagajo dobavitelju, da natančneje oceni naročilo.
Teoretična teža se izračuna tako, da se objavljena teža enote izbranega odseka pomnoži z njegovo dolžino. Na primer, odsek s teoretično enotsko težo 20 kg/m in dolžino 12 m ima teoretično težo 240 kg. Za izbrani odsek mora biti potrjena dejanska enotna teža, v pogodbi pa mora biti naveden način obračuna.
ja Mednarodna naročila je mogoče uskladiti glede na dogovorjene specifikacije odsekov, zahteve za obdelavo, inšpekcijske dokumente, pakiranje, nakladanje kontejnerjev in izvozno dokumentacijo. Ureditev dostave je treba potrditi za vsako naročilo.
Vroče valjani I-nosilec lahko zagotovi učinkovito konstrukcijsko rešitev, če njegove dimenzije, kakovost jekla in lastnosti preseka ustrezajo zahtevam projekta. Uspešna nabava zahteva več kot le primerjavo cen: kupci bi morali preveriti veljavni standard, potrditi pravilno serijo odsekov, določiti obdelavo in zaščito pred korozijo ter določiti jasne zahteve za pregled in dostavo.
Rongheng podpira nabavo konstrukcijskega jekla z vroče valjanimi I-nosilci Q235B in Q355B, običajnimi velikostmi od 10# do 63#, standardnimi dolžinami 6 m, 9 m in 12 m ter dogovorjenimi možnostmi obdelave. Ne glede na to, ali kupujete jeklo za tovarniško strukturo, bazo opreme, industrijsko ploščad ali stojalo za cevi, lahko natančne specifikacije pomagajo racionalizirati izdelavo in zmanjšajo tveganja pri nabavi, ki se jim je mogoče izogniti.
Iščete zanesljivo dobavo vroče valjanih I-nosilcev za vaš naslednji konstrukcijski projekt? Z Ronghengom delite zahtevano velikost preseka, kakovost jekla, količino, rezalne mere, površinsko obdelavo in destinacijo dostave. Naša ekipa lahko pregleda vaše zahteve in se pogovori o ustreznih možnostih dobave. Za podrobnosti o izdelkih, projektne ponudbe in dogovore o obdelavi po meri,nadaljevanjeukrepaj nasdanes, da bi razpravljali o vaših potrebah po nabavi jekla.
