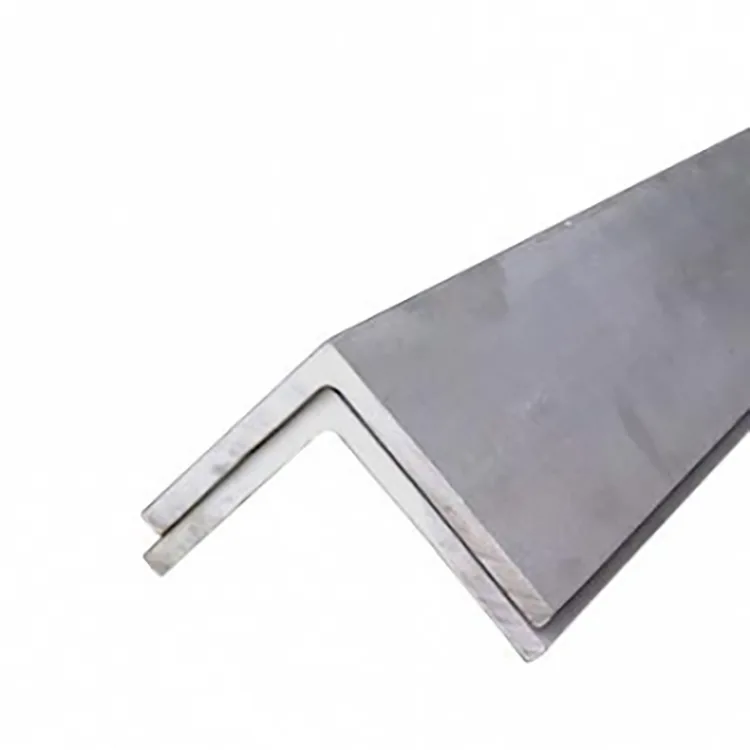

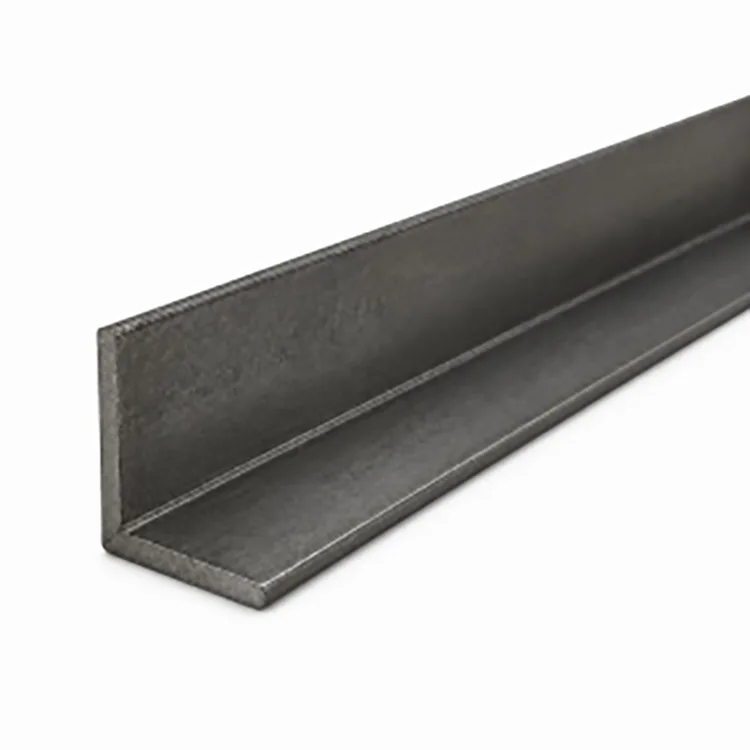

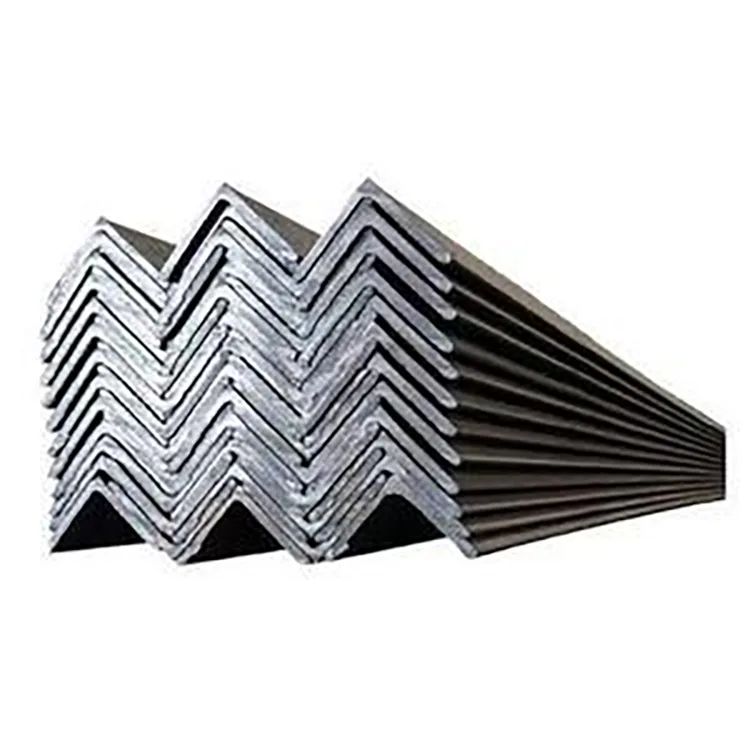

Vroče valjani jekleni kotnik, znan tudi kot kotnik, je strukturni profil v obliki črke L, izdelan z valjanjem ogrevane jeklene gredice. Na voljo je v enakih in neenakih konfiguracijah, pri čemer sta glavni vrsti jekla Q235B in Q355B.
Odsek 90° zagotavlja dve pravokotni nogi za varjenje, privijanje, oporo, ojačitev in podporo. V primerjavi s ploščato palico zagotavlja kotni odsek večjo strukturno globino in dve priključni površini, zaradi česar je primeren za široko paleto izdelanih jeklenih komponent.
| Postavka | Specifikacija |
| Izdelek | Vroče valjani jekleni kotnik |
| Razred jekla | Q235B, Q355B |
| Profil | Enak kot, neenak kot |
| Enak razpon kota | 20×20–200×200 mm |
| Neenakomeren razpon kota | 32×20–160×100 mm |
| Debelina | 2,5–24 mm |
| Standardna dolžina | 6 m, 9 m, 12 m |
| Dolžina po meri | 1–18 m |
| Površina | Črno vroče valjano |
| Površinska obdelava | Črna, vroče cinkano, galvanizirano, barvano |
| Obdelava | Rezanje, vrtanje, prebijanje, upogibanje, poševno rezanje, brušenje, odstranjevanje vodnega kamna |
| Kitajski standard | GB/T 706-2016 |
| Izvozni standardi | EN, ASTM, JIS in druge dogovorjene specifikacije |
| Izvozi ocene | S235JR, S355JR, A36 v skladu s projektnimi zahtevami |
Razpoložljive mere in teoretične teže se razlikujejo glede na izbrano oznako enakega ali neenakega kota. Za ponudbo navedite natančne mere in debelino noge, ki je potrebna za projekt.
Enaki kot ima dva kraka enake širine in se običajno uporablja, kjer je povezava ali razporeditev obremenitev simetrična. Primeren je za nosilce, okvirje, stojala, podpore in splošne izdelane strukture.
Neenakomeren kot ima različne širine nog. Uporaben je, ko ena povezovalna površina potrebuje več nosilne ali pritrdilne površine, medtem ko mora druga noga ustrezati ožjemu prostoru.
Za inženirska naročila je natančna oznaka odseka uporabnejša od splošnega opisa, kot je »jeklo z velikim kotom«.
Q235B se običajno uporablja za splošno konstrukcijsko izdelavo, okvirje opreme, podpore, zaščitne ograje in druge komponente, pri katerih je z izbranim odsekom mogoče doseči določeno konstrukcijsko trdnost.
Q355B zagotavlja višjo določeno mejo tečenja in ga je mogoče izbrati, ko konstrukcija zahteva večjo trdnost materiala. Razred jekla je treba upoštevati skupaj z velikostjo preseka, debelino, obremenitvijo in zasnovo povezave.
Ustrezen razred in prerez je zato treba potrditi s strukturnim izračunom, ne pa izbrati samo z razredom.
Osnovna proizvodna pot je:
Jeklene gredice → ogrevanje → grobo valjanje → vmesno valjanje → končno valjanje → dimenzioniranje → ravnanje → rezanje → pregled → povezovanje
Odsek v obliki črke L se oblikuje neposredno skozi vrsto valjčnih prehodov. Po valjanju se končni kotnik preveri glede dimenzij, ravnosti, dolžine in stanja površine, preden se združi v svežnje za skladiščenje ali pošiljanje.
Standardna črna površina vsebuje običajno vroče valjano lestvico. Odvisno od končne uporabe je material lahko naknadno barvan, cinkan ali kako drugače obdelan.
Vroče valjani kotnik in hladno oblikovan kotnik se proizvajata z različnimi postopki in se uporabljata za različne konstrukcijske zahteve.
Vroče valjani kotnik je valjan iz ogrevane gredice in je običajno določen za jeklene konstrukcije, nosilce, podpore in izdelane komponente, kjer je potreben valjani profil.
Hladno oblikovan kotnik se proizvaja z upogibanjem jeklenega traku pri sobni temperaturi in je na splošno povezan z lažjimi odseki in aplikacijami, kjer je sprejemljiv tanek material.
Pri strukturnem projektu mora odsek slediti inženirski risbi in veljavnemu standardu, namesto da bi bil zamenjan izključno na podlagi cene materiala.
Ravna palica ima en sam raven prečni prerez in se običajno uporablja za plošče, trakove, ojačitvene trakove in druge ploščate komponente.
Kotnik ima dva pravokotna kraka, ki zagotavljata dve priključni površini in pravokotni profil. Zaradi tega je primeren za opornike, vogale, podpore in ojačitve, kjer raven odsek ne bi zagotovil zahtevane geometrije.

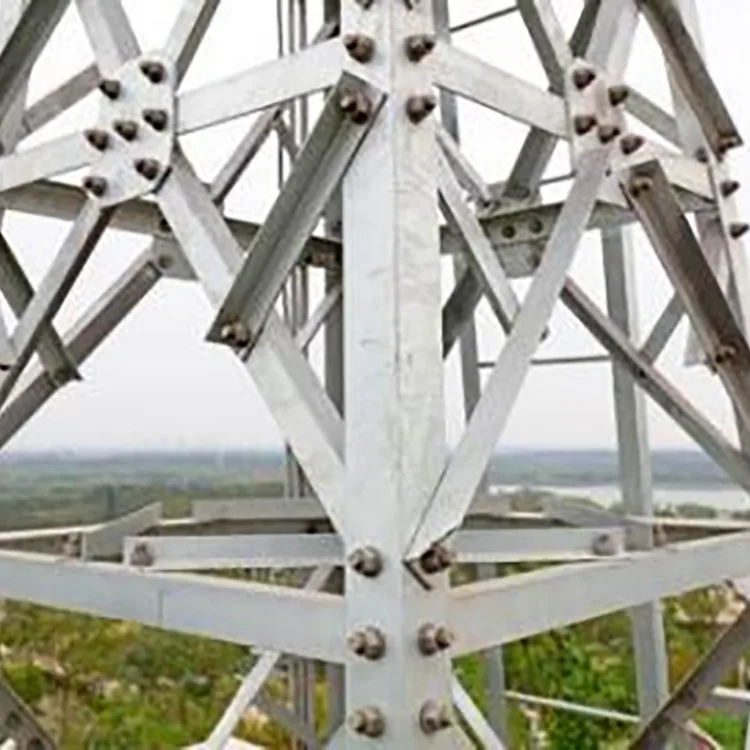

Vroče valjani jekleni kotnik se uporablja v gradbeništvu, industriji in infrastrukturi, kjer je potreben strukturni profil v obliki črke L.

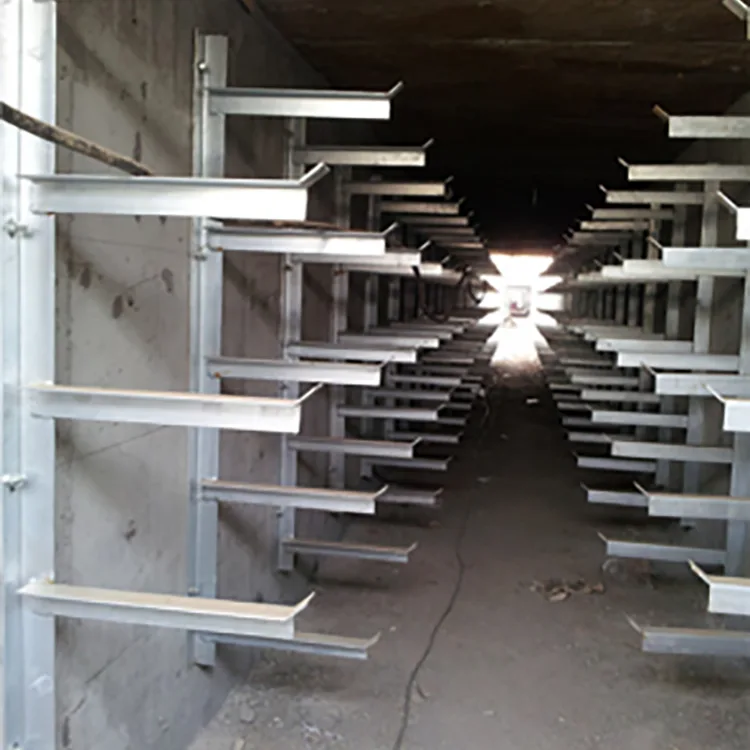

Pri fotonapetostnih projektih se kotno jeklo lahko uporablja za nosilce, povezovalne elemente, ojačitve in izbrane pomožne nosilne komponente. Potreben odsek je odvisen od izračunane obremenitve, razpona, načina povezave in pogojev vgradnje.
Za izpostavljenost na prostem je treba določiti zaščito pred korozijo skupaj z jeklenim profilom. Črni vroče valjani kotniki lahko zahtevajo ločen zaščitni premaz, medtem ko vroče cinkani kotniki zagotavljajo cinkovo prevleko za izpostavljene aplikacije.
Za porazdeljene fotonapetostne projekte so bili za izbrane podporne in ojačitvene komponente dobavljeni vroče valjani jekleni kotniki 40×40 mm in 50×50 mm. Material je bil nato obdelan za zunanjo zaščito pred korozijo in uporabljen v strešnih napeljavah.
V skladu s priloženim projektnim zapisom strukture, ki uporabljajo pocinkano različico, po petih letih delovanja niso pokazale razširjenega vidnega rjavenja ali deformacij.
Vroče valjani jekleni kotnik je mogoče dobaviti kot standardno ravno zalogo ali predelati pred dostavo v skladu s projektno risbo.
Če je potrebno cinkanje, se glavno rezanje, vrtanje in izdelava običajno zaključijo pred vročim cinkanjem. To zmanjša količino potrebnih popravil premaza po izdelavi.
Črni vroče valjani jekleni kotnik je dobavljen brez prevleke za zaščito pred korozijo in se lahko uporablja neposredno, kjer to dopuščata projektno okolje in sistem prevleke.
Za zunanja ali vlažna okolja je mogoče določiti barvanje ali vroče cinkanje v skladu z zahtevanimi pogoji uporabe. Zahtevo glede površinske obdelave je treba vključiti v specifikacijo nakupa skupaj z razredom jekla in velikostjo profila.
Pregled materiala zajema določen razred jekla in odsek pred pregledom končnega izdelka.
Ključni pregledi dimenzij vključujejo dimenzije nog, debelino, ravnost in dolžino. Površino preverimo tudi glede vidnih napak, medtem ko razpoke, laminacije in znatne deformacije zahtevajo posebno pozornost, saj lahko vplivajo na izdelavo in strukturno uporabo.
Za projektna naročila je mogoče dobaviti materialne certifikate in inšpekcijske zapise v skladu z dogovorjenimi zahtevami. Če je določeno, se lahko dogovorite tudi za pregled tretje osebe.
Naša dobavna veriga v mestu Tianjin Daqiuzhuang podpira nabavo vroče valjanih jeklenih kotnikov skupaj z rezanjem, vrtanjem, krivljenjem, galvanizacijo in izvozno logistiko.
Na voljo sta Q235B in Q355B, izvozni razredi, kot so S235JR, S355JR in A36, pa so predmet zahtevanih specifikacij, mehanskih lastnosti in certificiranja.
Dogovorite se lahko za standardne dolžine in dolžine, specifične za projekt, dogovorjeno obdelavo pa lahko zaključite pred odpremo. Materialna potrdila, zapisniki o inšpekcijskih pregledih in pregledi tretjih oseb se lahko uskladijo tudi glede na zahteve naročila.
Za izvozne pošiljke je mogoče paketno pakiranje, nakladanje kontejnerjev in dokumentacijo urediti prek dobavne in logistične mreže Tianjin.
Enak kot ima dva kraka enake širine. Neenakomerni kotnik ima različno širino krakov in se uporablja tam, kjer obe priključni površini zahtevata različne dimenzije.
Enaki kotniki so na voljo od približno 20×20 mm do 200×200 mm, neenaki kotniki pa od približno 32×20 mm do 160×100 mm, debeline od 2,5–24 mm.
ja Oba razreda je mogoče dobaviti v skladu z zahtevanim odsekom, specifikacijo projekta in veljavnim standardom.
O teh razredih je mogoče razpravljati za izvozna naročila, odvisno od zahtevane kemične sestave, mehanskih lastnosti, veljavnega standarda in certificiranja.
ja Rezanje na določeno dolžino, vrtanje, luknjanje, krivljenje, poševno rezanje, brušenje in druga dogovorjena izdelava se lahko dogovorijo.
ja Vroče cinkanje se lahko izvede, kadar je potrebna zaščita pred korozijo za uporabo na prostem ali v vlažnem okolju.
Da, če je uporabljen ustrezen sistem protikorozijske zaščite. Neobdelano črno jeklo bo korodiralo, če bo nenehno izpostavljeno vlagi in vremenu.
Gre za različne izdelke in jih je treba izbrati glede na kakovost jekla, geometrijo preseka, debelino, standard izdelave in strukturne zahteve, ne pa samo glede na temperaturo izdelave.
Navedite vrsto kota, mere noge, debelino, razred jekla, dolžino, količino, zahteve glede obdelave in zahteve glede površinske obdelave.
Potrdite podane dimenzije nog, debelino in veljavne tolerance ter zahtevajte dokumentacijo o materialih in pregledih za projektna naročila.
ja Standardne dolžine so 6 m, 9 m in 12 m, glede na naročilo pa so na voljo dolžine, specifične za projekt, od približno 1–18 m.
ja Uporablja se lahko za opornice, povezovalne elemente, ojačitve in izbrane nosilne komponente. Odsek in sistem za zaščito pred korozijo je treba izbrati glede na konstrukcijsko zasnovo in okolje na lokaciji.
