Kot zanesljiv proizvajalec in dobavitelj jekla,RonghengzagotavljaHladno oblikovano jeklo Z profilaza lahke jeklene zgradbe, strehe z velikim naklonom, skladišča, delavnice in sekundarno strukturno ogrodje. Njegova geometrija v obliki črke Z podpira prekrivajoče se povezave, medtem ko njegov postopek hladnega valjanja zagotavlja dosledne dimenzije, učinkovito uporabo materiala in praktično zmogljivost namestitve.

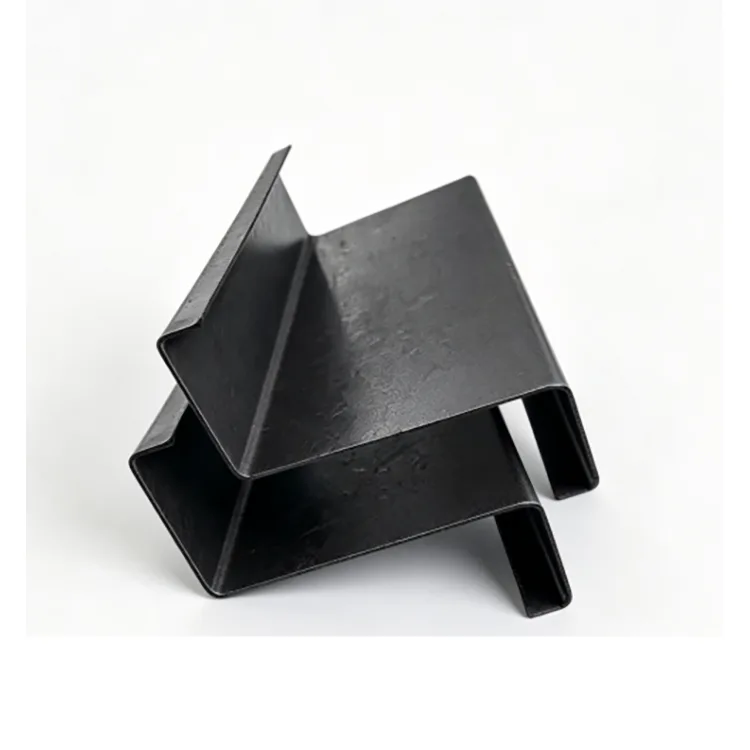

Hladno oblikovani jekleni profil Z je lahek konstrukcijski profil, izdelan z neprekinjenim valjanjem jeklenega traku pri sobni temperaturi. Za razliko od običajnih vroče valjanih strukturnih elementov so hladno oblikovani Z profili zasnovani tako, da dosežejo uporabno upogibno zmogljivost z relativno nizko težo materiala. Njihove zamaknjene prirobnice prav tako omogočajo prekrivanje sosednjih gred, zaradi česar so še posebej praktični za neprekinjeno strešno podporo in strešne konstrukcije z velikim naklonom.
Kazalo
- Kaj je hladno oblikovano jeklo z profilom Z?
- Kako se izdeluje hladno oblikovano jeklo Z profila?
- Katere so glavne specifikacije?
- Zakaj uporabljati jeklo z Z profilom za strešne grede?
- Kje se uporablja hladno oblikovano jeklo Z profila?
- Kako izbrati pravi odsek Z?
- Jekleni profil Z v primerjavi z jeklenim profilom C
- Kakšne kontrole kakovosti so pomembne?
- Pogosto zastavljena vprašanja
- Zaključek
Kaj je hladno oblikovano jeklo z profilom Z?
Hladno oblikovano jeklo z profilom Z je tankostenski strukturni jekleni profil, izdelan s postopnim oblikovanjem jeklenega traku v prečni prerez v obliki črke Z pri sobni temperaturi. Namesto da bi se pri ustvarjanju končnega profila zanašali na visokotemperaturno vroče valjanje, proizvodna linija uporablja več oblikovalnih stojal za postopno vzpostavitev zahtevane geometrije.
Konfiguracija v obliki črke Z je še posebej dragocena pri uporabi strešnih gred, ker se lahko njene zamaknjene prirobnice prekrivajo s sosednjimi členi. Ta ureditev lahko pomaga ustvariti bolj zvezen sistem gred okoli strešnega grebena in zmanjša nepotrebno rezanje ali spreminjanje med namestitvijo.
Pri strukturnih projektih jekleni profil Z običajno deluje kot sekundarni strukturni člen in ne kot nadomestilo za primarne stebre ali nosilce. Zagotavlja lahko podporo za strešne plošče in stenske sisteme, hkrati pa ohranja celotno sekundarno ogrodje relativno lahko.
Kako se izdeluje hladno oblikovano jeklo Z profila?
Dosledna geometrija je bistvenega pomena za Z-grebene, saj lahko dimenzije preseka, ravnost, zvitost, dolžina in položaji priključnih lukenj neposredno vplivajo na namestitev. Nadzorovan proces valjanja ima torej pomembno vlogo pri končnem delovanju izdelka.
- Pregled jeklene tuljave:Dohodni jekleni trak se pred proizvodnjo preveri, da se potrdi zahtevana specifikacija materiala.
- Niveliranje in ravnanje:Tuljava je pripravljena za stabilno dovajanje v oblikovalno linijo.
- Progresivno valjanje:Več oblikovanih stojal postopoma oblikuje trak v Z profil.
- Rezanje na fiksno dolžino:Servo CNC oprema lahko izreže oblikovane odseke po določenih dimenzijah.
- Samodejno prebijanje:Vnaprej preluknjane priključne luknje je mogoče izdelati, če to zahtevajo konstrukcijske risbe.
- Ravnanje:Končani deli so prilagojeni za nadzor ravnosti in zvijanja.
- Dimenzijski pregled:Ključne mere, debelina stene, dolžina in položaji lukenj se preverijo pred odpremo.
- Združevanje in shranjevanje:Končani profili so razvrščeni in združeni glede na zahteve naročila.
Ta progresivni pristop pomaga vzdrževati dimenzionalno doslednost v dolgih proizvodnih serijah in naredi prilagojene dele s fiksno dolžino ali vnaprej preluknjane praktične za gradbene projekte.
Katere so glavne specifikacije?
Izbira odseka Z se mora vedno začeti s strukturno zasnovo in ne zgolj z izbiro največjega razpoložljivega profila. Naslednje specifikacije nudijo koristno izhodišče za načrtovanje projekta.
| Postavka | Tipična specifikacija | Obravnava projekta |
|---|---|---|
| Material | Q235B / Q355B | Izbrano glede na konstrukcijske obremenitve in tehnične zahteve |
| Velikosti razdelkov | Z100–Z300 | Višina odseka mora ustrezati zahtevam glede razpona in obremenitve |
| Debelina stene | 1,2–3,0 mm | Določeno s strukturnimi izračuni, razponom, razmikom in obremenitvijo |
| Standardna dolžina | 6–12 m | Daljše ali nestandardne fiksne dolžine je mogoče prilagoditi |
| Površina | Naravno črno jeklo | Najbolj primeren za suha, zaprta in nekorozivna okolja |
| Obdelava | Rezanje, luknjanje, rezanje vogalov, rezanje pod kotom | Obdelavo je mogoče uskladiti glede na risbe |
| Veljavni standard | GB/T 6728-2017 | Ustrezne zahteve je treba potrditi za ciljni trg |
Zakaj uporabljati jeklo z Z profilom za strešne grede?
Neposredno prekrivanje na strešnih grebenih
Najbolj izrazita prednost Z profila je njegova zamaknjena razporeditev prirobnic. Sosednji nosilci se lahko prekrivajo, kar je še posebej uporabno, kadar zasnova strehe zahteva neprekinjene podporne elemente okoli slemena. Pri večjih naklonih streh lahko ta geometrija poenostavi razporeditev priključkov.
Dobro razmerje med trdnostjo in težo
Hladno preoblikovanje ustvari odsek z uporabnimi upogibnimi lastnostmi, medtem ko element ostane relativno lahek. Za primerne aplikacije lahko to zmanjša količino jekla, potrebnega za sekundarno ogrodje, in naredi transport, dviganje in namestitev bolj obvladljive.
Konsistentne dimenzije
Progresivno valjanje zagotavlja stalen nadzor nad geometrijo profila. V kombinaciji z ravnanjem in dimenzijskim pregledom to pomaga izboljšati doslednost višine profila, dimenzij prirobnice, ravnosti in zvijanja.
Predhodno preluknjane priključne luknje
Priključne luknje je mogoče preluknjati v skladu z odobrenimi risbami pred dostavo. To zmanjša potrebo po obsežnem vrtanju na gradbišču in lahko pomaga izboljšati učinkovitost namestitve, ko je postavitev lukenj natančno določena vnaprej.
Stroškovna učinkovitost za ustrezne notranje projekte
Naravno črno hladno oblikovano jeklo z profilom Z je lahko stroškovno učinkovita možnost za suhe, zaprte zgradbe, kjer dodatna zaščita pred korozijo ni potrebna. Izogibanje nepotrebnemu zaščitnemu premazu lahko pomaga nadzorovati stroške materiala, hkrati pa ohranja zahtevano strukturno funkcijo.
Kje se uporablja hladno oblikovano jeklo Z profila?
Hladno oblikovano jeklo z profilom Z je namenjeno predvsem za sekundarne aplikacije okvirjev v lahkih konstrukcijah. Tipične uporabe vključujejo:
- Strešni nosilci za lahke jeklene zgradbe
- Strešni sistemi skladišč z velikim naklonom
- Strehe industrijskih delavnic
- Notranji logistični in skladiščni prostori
- Sekundarni okvir strehe in stene
- Sistemi ohišij iz lahkega jekla
- Projekti prenove tovarne
- Sekundarne nosilne konstrukcije za strešne plošče
Na primer, veliko zaprto skladišče lahko uporablja Z grede za podporo strešnih plošč, hkrati pa izkorišča prednost prekrivajočih se členov okoli slemena. Pri prenovi tovarne v zaprtih prostorih lahko lahki Z profili zagotovijo tudi praktičen sekundarni okvir brez uvajanja nepotrebne strukturne teže.
Kako izbrati pravi odsek Z?
Nakup Z profila samo glede na velikost profila lahko povzroči neustrezno konstrukcijsko rešitev. Kupci morajo skupaj oceniti naslednje dejavnike.
1. Naklon strehe
Za strešne naklone nad približno 10° so Z profili lahko še posebej praktični, če so prekrivajoči se gredi del inženirskega načrta. Vendar mora končna izbira vedno slediti konstrukcijskim risbam in načrtom povezav.
2. Razred materiala
Q235B lahko ustreza številnim splošnim lahkim aplikacijam, medtem ko lahko Q355B zagotovi možnost višje trdnosti za projekte, ki vključujejo večje razpone ali zahtevnejše obremenitve vetra in snega. Stopnjo je treba izbrati skupaj z dimenzijami in debelino profila.
3. Velikost odseka
Manjši profili, kot je Z100–Z140, lahko ustrezajo lažjim sekundarnim strukturam. Z160–Z200 je mogoče upoštevati pri številnih aplikacijah v skladiščih in delavnicah, medtem ko je Z220–Z300 mogoče izbrati, kjer inženirski izračuni zahtevajo večje dimenzije preseka.
4. Debelina stene
Razpoložljiva debelina se lahko giblje od približno 1,2 do 3,0 mm. Vendar debeline nikoli ne bi smeli izbrati neodvisno. Na pravilno debelino vplivajo razpon, razmik med gredami, obremenitev vetra, obremenitev snega, pogoji povezave in konstrukcijski izračuni.
5. Storitveno okolje
Naravno črno jeklo je najbolj primerno za suhe, zaprte prostore. Zgradbe, ki so izpostavljene dežju, kondenzaciji, solnemu pršenju, obalnemu zraku, kmetijski vlagi ali jedkim kemikalijam, na splošno zahtevajo ustrezno rešitev za zaščito pred korozijo, kot je pocinkan Z profil.
Jekleni profil Z v primerjavi z jeklenim profilom C
Odseka Z in C se pogosto uporabljata kot sekundarni strukturni člen, vendar sta zaradi svoje geometrije primerna za različne ureditve povezav.
| Primerjava | Jekleni profil Z | Jekleni profil C |
|---|---|---|
| Primarna uporaba | Strešne in stenske letve | Strešne in stenske letve |
| Prekrivanje | Prirobnice podpirajo neposredno prekrivanje | Manj naravno primeren za neprekinjeno prekrivanje |
| Strešni greben | Priročno za neprekinjeno postavitev gred | Bolj odvisno od zasnove povezave |
| Strehe z velikim naklonom | Še posebej praktično, kjer so potrebna prekrivanja | Lahko se uporablja tudi glede na inženirsko zasnovo |
| Strehe s plitkim naklonom | Lahko se uporablja | Skupna možnost |
| Strukturna vloga | Sekundarno okvirjanje / greda | Sekundarno okvirjanje / greda |
Ključna razlika ni le profil v obliki črke. Zamaknjene prirobnice Z-odseka zagotavljajo praktično prednost, ko se morajo sosednji gredi prekrivati. Za več informacij o sorodnih strukturnih profilih si oglejte ponudbo strukturnih jeklenih profilov.
Kakšne kontrole kakovosti so pomembne?
Pri Z profilih dimenzijska natančnost neposredno vpliva na povezave s primarnim jeklenim okvirjem in strešnimi ploščami. Profesionalni proizvodni in inšpekcijski sistem bi se zato moral osredotočiti tako na surovine kot na končne profile.
- Inšpekcija razreda jekla in vhodne tuljave
- Preverjanje debeline stene
- Preverjanje višine preseka in dimenzij prirobnice
- Pregled ravnosti in zvitosti profila
- Preverjanje dolžine reza
- Pregled položaja pred luknjanjem
- Preverjanje stanja robov in površin
- Končni vizualni in dimenzijski pregled pred odpremo
Ronghengov proizvodni pristop združuje kontrolo jeklenih zvitkov, progresivno valjanje, CNC rezanje, neobvezno prebijanje, ravnanje in končno kontrolo dimenzij. Ta postopek pomaga zagotoviti Z-odseke z dosledno geometrijo za namestitev na podlagi projekta.
Pogosto zastavljena vprašanja
V1: Za kaj se v glavnem uporablja hladno oblikovano jeklo Z profila?
Uporablja se predvsem kot sekundarni strukturni element, zlasti kot strešne in stenske grede v lahkih jeklenih zgradbah, skladiščih, delavnicah, logističnih objektih in drugih primernih strukturah.
V2: Zakaj izbrati odsek Z namesto odseka C?
Glavna prednost je zamaknjena konfiguracija prirobnice v obliki črke Z, ki omogoča prekrivanje sosednjih gred. To je lahko še posebej uporabno za neprekinjeno strešno podporo okoli slemen in streh z velikim naklonom.
V3: Katere stopnje materiala so na voljo?
Pogosti možnosti vključujejo Q235B in Q355B. Ustrezen razred je treba določiti glede na konstrukcijsko zasnovo, razpon, pogoje obremenitve, zahteve za povezavo in veljavne specifikacije.
V4: Ali je jekleni profil Z mogoče prilagoditi?
ja Mere preseka, debelino stene, fiksno dolžino, priključne luknje, kotne reze in kotne končne reze je mogoče uskladiti glede na projektne risbe in proizvodne zahteve.
V5: Ali je naravno črno jeklo z Z profilom primerno za zunanjo uporabo?
Naravno črno Z jeklo je primerno predvsem za suha, zaprta, nekorozivna okolja. Zunanja, obalna, vlažna, dežju izpostavljena ali kemično agresivna okolja morajo na splošno uporabljati primerno možnost, zaščiteno pred korozijo.
Zaključek
Hladno oblikovano jeklo z Z profilom ponuja praktično kombinacijo lahke konstrukcije, doslednih dimenzij, uporabne zmogljivosti upogibanja in zmožnosti prekrivajočega se povezovanja. Zaradi teh lastnosti je še posebej dragocen za strešne grede in sekundarne okvirje v skladiščih, industrijskih delavnicah, logističnih stavbah in drugih primernih lahkih jeklenih konstrukcijah.
Pravi izdelek je treba izbrati glede na naklon strehe, strukturni razpon, razred materiala, velikost preseka, debelino stene, zasnovo povezave, pogoje obremenitve in delovno okolje. Za suhe notranje zgradbe lahko naravni črni Z profili zagotovijo ekonomično rešitev, medtem ko lahko izpostavljena ali korozivna okolja zahtevajo pocinkane ali drugače zaščitene profile.
Če nabavljate Z-porline za novo jekleno zgradbo, obnovo skladišča ali projekt strehe z velikim naklonom, lahko Rongheng podpira standardne in prilagojene zahteve, vključno z dimenzijami presekov, fiksnimi dolžinami in vnaprej preluknjanimi povezovalnimi luknjami. Delite svoje risbe, specifikacije, količino in pogoje uporabe z našo ekipo inkontaktirajte nasza ustrezno rešitev hladno oblikovanega jeklenega profila Z in projektno ponudbo.
