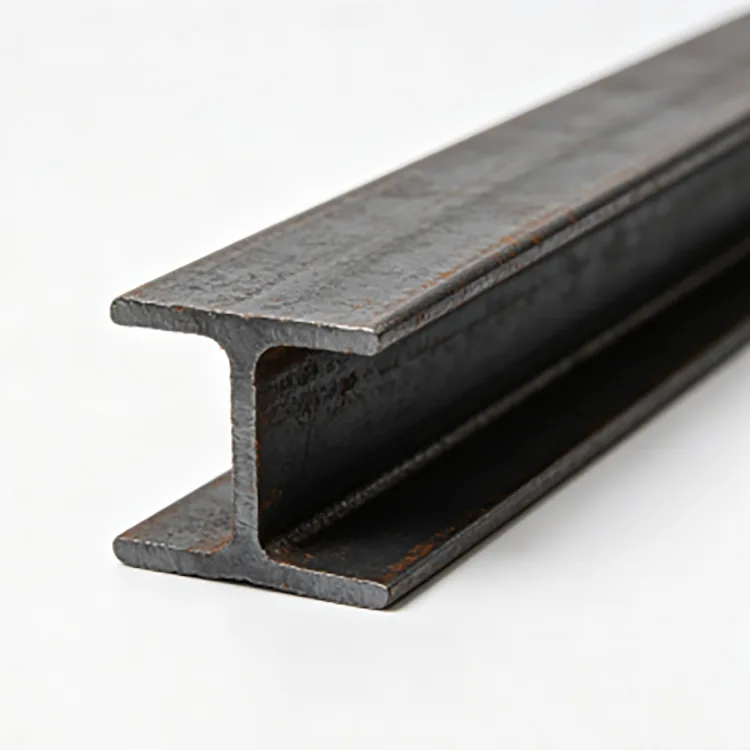

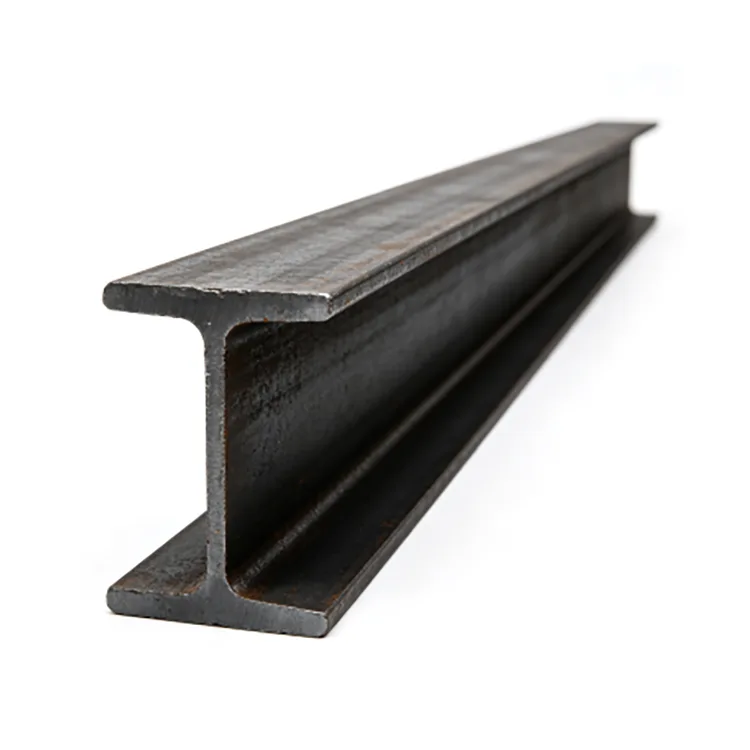

Vroče valjani I-nosilec je vroče valjani strukturni jekleni profil z dvema prirobnicama, povezanima s središčno mrežo. Odsek je oblikovan neposredno z valjanjem pri visoki temperaturi namesto z varjenjem ločenih jeklenih plošč skupaj.
Geometrija v obliki črke I zagotavlja odpornost na upogibanje skozi prirobnice, medtem ko mreža povezuje odsek in prenaša strižne sile. Običajno se dobavlja za tovarniške strukture, ploščadi, podlage opreme, cevne stojala in druge jeklene konstrukcije.
Rongheng dobavlja vroče valjani I-nosilec Q235B in Q355B v običajnih velikostih od 10# do 63#, s standardnimi dolžinami 6 m, 9 m in 12 m. Rezanje na določeno dolžino in drugo obdelavo je mogoče urediti glede na zahteve projekta.
| Postavka | Specifikacija |
|---|---|
| Izdelek | Vroče valjani I-nosilec |
| Vrsta jekla | Q235B, Q355B |
| Razpon velikosti | 10#–63# |
| Pogosti tipi | serija a/b |
| Standardna dolžina | 6 m / 9 m / 12 m |
| Rezanje po fiksni dolžini | Na voljo |
| Površina | Črno vroče valjano |
| Obdelava | Rezanje, vrtanje, posnemanje, ravnanje, odstranjevanje robov |
| Osnovni jekleni standard | GB/T 706-2016 |
| Drugi standardi | O zahtevah ASTM / EN je mogoče razpravljati |
| Obrazec za dobavo | Zaloga ali proizvodnja v skladu z zahtevami |
Pogosto zahtevani razdelki vključujejo 12.6#, 14#, 16#, 18#, 20a#, 25a# in 32a#. Natančne mere profila, širina prirobnice, debelina traku in teoretična teža so odvisne od izbrane oznake profila.
Pravilna velikost I Beam je odvisna od strukturnih zahtev in ne le od cene ali razpoložljivosti. Pred izbiro odseka je treba upoštevati razpon, uporabljeno obremenitev, stanje podpore, razmik, način povezave in dovoljeno deformacijo.
Daljši razpon, koncentrirana obremenitev opreme ali večja razdalja med nosilci lahko zahtevajo večji odsek. Strukturno načrtovanje bo morda moralo upoštevati tudi bočno stabilnost in uporabnost poleg upogibanja in striga.
Kadar strukturna risba že določa številko nosilca, bi moralo naročilo slediti določenemu razdelku, namesto da dopušča zamenjavo samo na podlagi podobnih dimenzij ali razpoložljive zaloge.
I nosilci in H nosilci imajo različno geometrijo preseka in lastnosti preseka. Tradicionalni I nosilci imajo na splošno ožje prirobnice in nagnjene notranje površine prirobnic, medtem ko imajo H nosilci na splošno širše prirobnice.
I-nosilci se običajno uporabljajo kot upogibni elementi, medtem ko so H-nosilci pogosto izbrani za stebre in težje konstrukcijske okvirje. To je le splošna razlika; dejanski odsek mora biti določen s konstrukcijskim načrtom.
Nosilca I ne bi smeli zamenjati s nosilcem H preprosto zato, ker sta oba dela videti podobna ali pa je eden lažje dostopen.
Q235B se običajno uporablja za tovarniške nosilce, ploščadi, nosilce opreme in splošno konstrukcijsko izdelavo, kjer izbrani odsek izpolnjuje zahtevane pogoje obremenitve.
Q355B zagotavlja večjo trdnost materiala in se lahko določi za težje konstrukcijske aplikacije, kjer to zahteva načrt.
Višji razred jekla ne pomeni samodejno ustreznega manjšega profila. Če se razred spremeni, da se zmanjša teža jekla, je treba konstrukcijsko zasnovo znova preveriti glede trdnosti, upogiba in stabilnosti.
Žarek se oblikuje neposredno z nizom operacij vročega valjanja:
Jeklene gredice → ogrevanje → grobo valjanje → vmesno valjanje → končno valjanje → dimenzioniranje → ravnanje → rezanje → pregled → povezovanje
Zaporedni prehodi valjanja vzpostavijo mrežo in prirobnice ter pripeljejo profil do zahtevanih dimenzij. Po valjanju se na nosilcu preverijo dimenzije, ravnost in stanje površine.
Temna luska, ki jo običajno najdemo na črnem vroče valjanem jeklu, je proizvodna površina, ki nastane med valjanjem in je ne smemo zamenjevati z atmosfersko rjo.
Osnovna geometrija mreže in prirobnice se izdela med valjanjem, tako da stranka prejme dokončan strukturni odsek namesto ločenih plošč, ki jih je treba izdelati v element v obliki črke I.
To poenostavi naknadno rezanje in izdelavo ter se izogne uporabi vzdolžnega zvara za ustvarjanje osnovnega odseka nosilca. Skladni valjani profili prav tako olajšajo usklajevanje razporedov materialov in risb izdelave pri serijskih projektih.
Vroče valjani I-nosilec se uporablja predvsem tam, kjer I-prerez zagotavlja ustrezen strukturni upogibni člen.

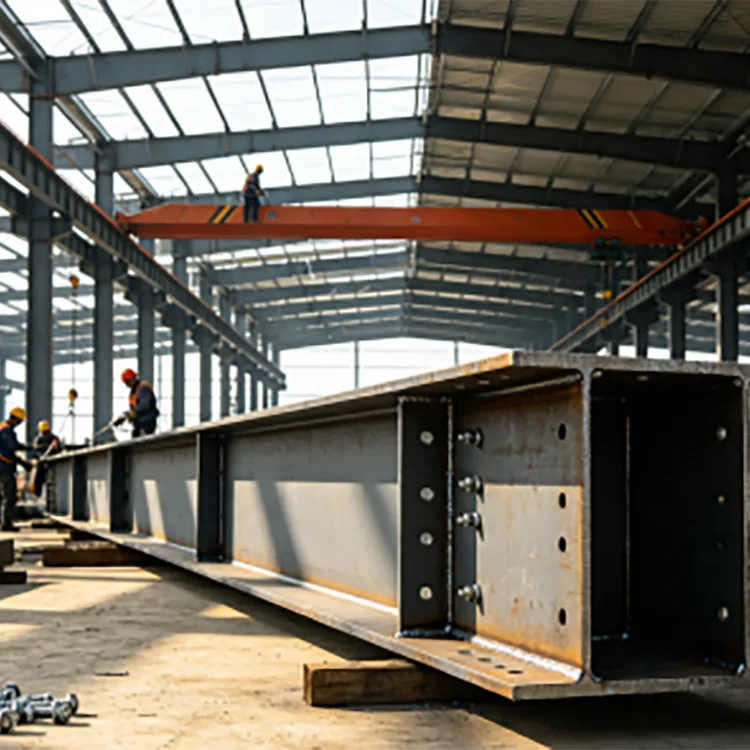

Pri uporabi v strojih je treba pri izbiri nosilca upoštevati več kot skupno težo opreme. Podporni razpon, pritrdilne točke, porazdelitev obremenitve, vibracije in ponavljajoče se obremenitve lahko vplivajo na zahtevani odsek.
Za dobavljene strojne projekte so bili za osnove opreme in izdelavo podpore uporabljeni nosilci 14#–20# I.

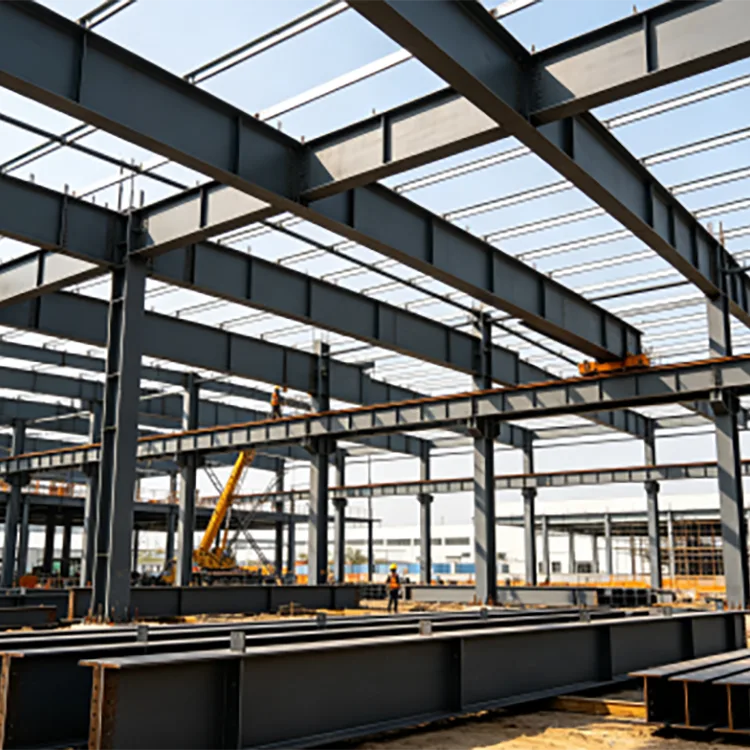

Za tovarniške konstrukcije so bili dobavljeni nosilci 16#–25# Q235B I za nosilce, povezane s streho, nosilce ploščadi in podporne strukture.
Dosledne dimenzije odsekov so pomembne za serijsko izdelavo, ker se morajo nosilci med namestitvijo poravnati s povezovalnimi ploščami in sosednjimi konstrukcijskimi elementi.
Vroče valjani I-nosilec je dobavljen kot črno vroče valjano jeklo brez prevleke za zaščito pred korozijo.
Za uporabo v suhih notranjih prostorih se lahko uporabi črna površina, če projekt ne zahteva dodatne zaščite pred korozijo. Za izpostavljeno jekleno konstrukcijo na prostem je mogoče določiti barvanje, vroče cinkanje ali drug ustrezen premazni sistem glede na delovno okolje.
Če je potrebno cinkanje, je treba rezanje, vrtanje in druge izdelave po možnosti zaključiti pred postopkom cinkanja. To zmanjša količino izpostavljenega jekla, ki bi sicer zahtevalo popravilo po obdelavi.
Rongheng lahko uredi obdelavo v skladu s projektno risbo, vključno z:
Za velika naročila lahko stranke pred proizvodnjo zagotovijo seznam za rezanje in risbe izdelave. To omogoča, da se dolžine žarkov in zahteve za obdelavo uskladijo z dimenzijami namestitve.
Pregled se osredotoča na razred materiala, oznako odseka in končne mere.
Potrdila o materialu in dogovorjene inšpekcijske zapise je mogoče dobaviti v skladu z zahtevami projekta. Če je tako določeno v pogodbi, se lahko dogovorite tudi za pregled tretje osebe.
Naročila jekla se lahko poravnajo z dejansko težo ali teoretično težo v skladu z nabavno pogodbo.
Dejanska teža temelji na izmerjeni masi dostavljenega materiala. Teoretična teža se izračuna iz objavljene enotne teže izbranega odseka in njegove dobavljene dolžine.
Na primer, nosilec s teoretično enotsko težo 20 kg/m in dolžino 12 m ima teoretično težo 240 kg.
Pri množičnih naročilih je treba način poravnave potrditi pred proizvodnjo in odpremo.
Tovarniški projekt v Severni Kitajski je uporabil vroče valjani I-nosilec 16#–25# Q235B za nosilce, ploščadi in podporne strukture, povezane s streho. Material je bil dobavljen v serijah s pregledi presekov in dimenzij pred izdelavo.
Proizvajalec strojev je uporabil I nosilce 14#–20# za podlage opreme in podporne strukture. Nosilci so bili pred površinsko obdelavo razrezani in izdelani glede na zahtevane nosilne mere.
Za infrastrukturni projekt v jugovzhodni Aziji so bili dobavljeni nosilci Q355B I za ogrodje rastlin in nosilne strukture cevi. Naročilo je vključevalo sortiranje, ojačitev snopov in izvozno dokumentacijo za kontejnersko pošiljko.
Ronghengova dobavna veriga ima sedež v mestu Tianjin Daqiuzhuang z dostopom do vroče valjanih jeklenih profilov, skladiščenja, predelave in izvozne logistike.
Skupne odseke I Beam od 10# do 63# je mogoče urediti glede na zalogo in povpraševanje po projektu. Q235B in Q355B sta na voljo za različne strukturne zahteve, medtem ko je rezanje s fiksno dolžino in dogovorjeno obdelavo mogoče uskladiti pred odpremo.
Za čezmorska naročila je mogoče uskladiti tudi razvrščanje materiala, združevanje v svežnje, nakladanje zabojnikov in izvozno dokumentacijo glede na zahteve za pošiljko.
Običajno se uporablja za tovarniške tramove, strešne in ploščadne konstrukcije, podnožja opreme, cevne regale, skladiščne konstrukcije in druge jeklene konstrukcije.
Ne. Njihova geometrija prirobnice in lastnosti preseka so drugačne. Nosilca I ne bi smeli zamenjati s nosilcem H brez preverjanja konstrukcijskih zahtev.
Nobeden ni univerzalno boljši. Ustrezen prerez je odvisen od razpona, obremenitve, lastnosti prereza, podpornih pogojev in konstrukcijske zasnove.
Q235B in Q355B sta glavni dobavljeni kakovosti. O drugih ocenah se lahko pogovarjamo, če to zahteva projekt.
Skupni razpon velikosti je 10#–63#, vključno z odseki serije a/b. Natančne mere in teoretična teža enote so odvisne od izbrane oznake preseka.
ja Standardne dolžine vključujejo 6 m, 9 m in 12 m, rezanje na fiksno dolžino pa je mogoče urediti glede na zahteve projekta.
ja Vrtanje, rezanje, posnemanje, ravnanje in odstranjevanje robov je mogoče urediti v skladu z risbami in dogovorjenimi zahtevami glede obdelave.
ja Nosilec je mogoče najprej izdelati in nato vroče pocinkati, kadar je potrebna dodatna zaščita pred korozijo za zunanje ali vlažno okolje.
Ne samodejno. Spremembo razreda jekla je treba preveriti glede na konstrukcijsko obremenitev, velikost preseka in konstrukcijske zahteve.
Teoretična teža se običajno izračuna iz objavljene teže enote izbranega odseka, pomnožene z njegovo dolžino. Uporabi se lahko tudi obračun dejanske teže, če je to določeno v pogodbi.
Potrdila o materialu in dogovorjene inšpekcijske zapise je mogoče dobaviti v skladu z zahtevami projekta. Po potrebi se lahko dogovorite tudi za pregled tretje osebe.
ja Za mednarodna naročila je mogoče uskladiti dobavo jeklenih profilov, rezanje na fiksno dolžino, dogovorjeno predelavo, povezovanje v pakete, inšpekcijsko dokumentacijo, nakladanje zabojnikov in izvozno dokumentacijo.
