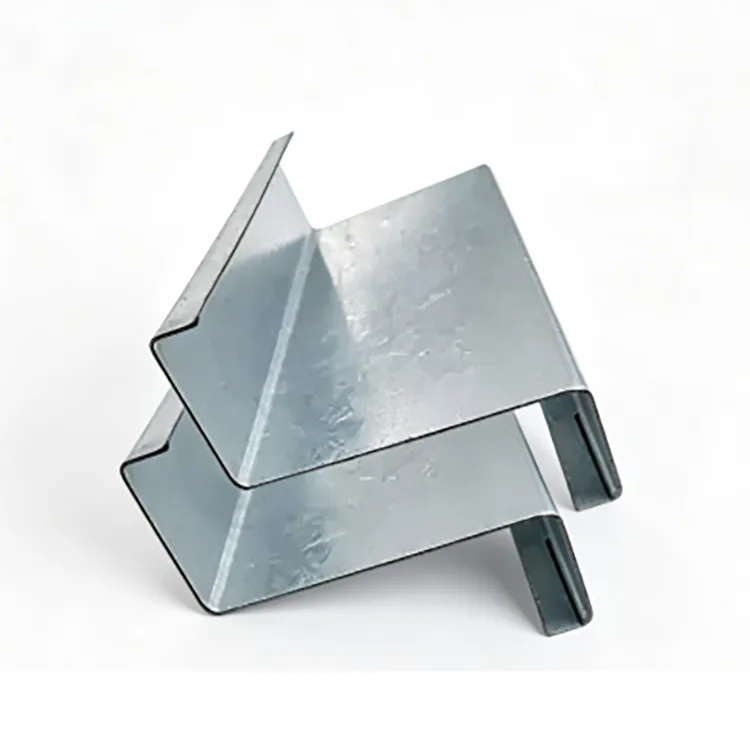

Pocinkana Z greda

Pocinkana Z greda je hladno oblikovan strukturni profil iz jeklenega traku Q235B ali Q355B. Trak gre skozi več valjev za oblikovanje, da se ustvari profil Z, čemur sledi rezanje, prebijanje in obdelava vogalov. Končni člen je nato dekapiran, fluksiran in vroče cinkan kot celoten odsek.

Z profil se uporablja predvsem na poševnih strehah, ker se lahko sosednji členi na koncih prekrivajo. To podpira neprekinjene linije gredi in lahko zmanjša ločene spoje v primerjavi z običajnimi C-prerezi. Lahko se uporablja tudi za okvirje sten in druge lahke jeklene konstrukcije, če njegova geometrija in nosilnost ustrezata načrtu.

Zaporedje izdelave je pomembno: oblikovanje, rezanje in izsekavanje so zaključeni pred cinkanjem, kar omogoča, da končani Z odsek in njegova obdelana področja prejmejo cinkovo ​​prevleko med fazo cinkanja.

Kjer Z razdelek naredi razliko

Opredelitvena značilnost Z grede je prekrivanje med sosednjimi členi.

Na poševni strehi se lahko zgornji in spodnji rob sosednjih Z-odsekov prekrivata, kar omogoča, da se linija gredi nadaljuje skozi strešno konstrukcijo. To lahko zmanjša delo pri rezanju in povezovanju v primerjavi z ločenimi členi na vsakem razponu.

Strehe z naklonom nad 10° so na splošno primernejše za izkoriščanje prednosti prekrivanja Z-prereza. Pod kotom približno 8° lahko gred C nudi enostavnejšo razporeditev.

Z grede se lahko uporabljajo tudi kot stenske grede. Končni del mora slediti konstrukcijskim risbam in izračunu obremenitve.

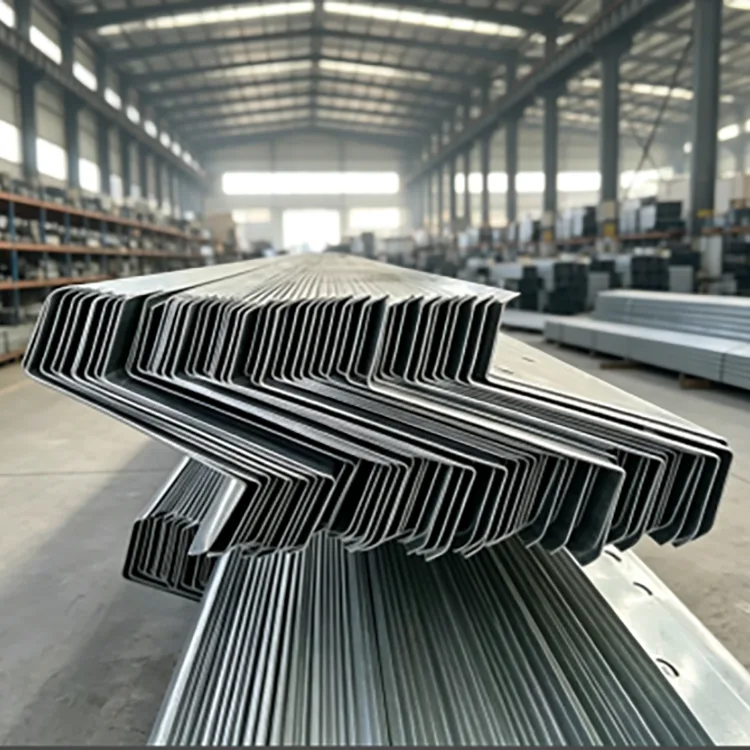

Cinkanje se izvede po izdelavi

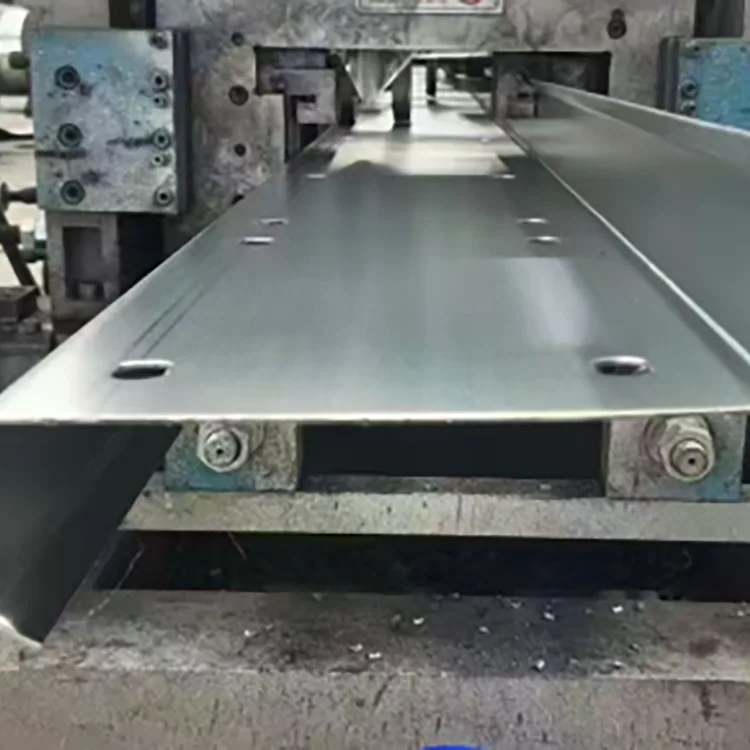

Jekleni trak se najprej obdela v končni Z profil. Rezanje, luknjanje in vogalna dela so končana, preden element vstopi v kopel za cinkanje. Celoten profil se nato očisti, fluksira in potopi v staljeni cink pri približno 450 °C.

Jekleni kolut → izravnavanje → hladno valjanje → rezanje po fiksni dolžini → prebijanje in rezanje vogalov → ravnanje in razbremenitev → razmaščevanje in luženje → fluksiranje → sušenje → vroče cinkanje → hlajenje in pasiviranje → pregled cinkove prevleke → pregled videza → pakiranje.

To zaporedje omogoča, da se oblikovani vogali in priključne luknje pocinkajo skupaj z izdelanim profilom.

Glavne specifikacije

Cinkova prevleka se mora ujemati s korozijskim okoljem

Za običajno notranjo zunanjo izpostavljenost, kot so običajne tovarniške strehe in fotovoltaične strukture na strehah brez solnega pršila ali kemičnih plinov, je ≥85 μm običajna začetna specifikacija.

Za objekte za živino, vlažne delavnice in strukture ob rekah 120–180 μm zagotavlja višjo raven premaza.

Za obalna območja, pristanišča, kemične tovarne in okolico odpadne vode se lahko priporočeno območje poveča na 200–275 μm.

Končno prevleko je treba potrditi v skladu s korozijskim okoljem projekta in konstrukcijskimi zahtevami.

Q235B ali Q355B?

Za običajne tovarniške strehe, strešne fotonapetostne strukture in kmetijske zgradbe običajno zadostuje Q235B, ko zahtevani prerez in debelina ustrezata izračunanim obremenitvam.

Q355B je primeren za grede z velikim razponom, območja z močnim snegom, območja z močnim vetrom in zahtevne obalne projekte. Na podlagi dostavljenih projektnih podatkov lahko Q355B zagotovi približno 30 % večjo nosilnost na istem odseku v primerljivih pogojih. Ali to omogoča manjši prerez ali manjšo porabo jekla, je treba ugotoviti s konstrukcijskim izračunom.

Zato je treba razred materiala izbrati glede na strukturne zahteve.

Izbira Z prereza in debeline stene

Višina preseka določa celotno geometrijo gredi, medtem ko debelina stene vpliva na odpornost proti obremenitvam in deformacijam.

Za debelino stene:

1,2–1,4 mm se običajno uporablja za ohišja z majhnim razponom in majhno obremenitvijo.

1,5–2,0 mm je običajni razpon za tovarniške strešne grede in strešne fotovoltaične strukture.

2,2–3,0 mm je primernejša pri večjih razponih streh ali večjih snežnih, vetrnih ali konstrukcijskih obremenitvah.

Višino in debelino profila je treba izbrati skupaj z razponom, razmikom med gredami, obremenitvijo strehe in dovoljenim upogibom.

Kjer se uporablja pocinkana Z greda

Jeklarske tovarniške strehe: strešne grede in stenske grede za izpostavljene industrijske zgradbe.

Strešni fotonapetostni sistemi: zlasti nagnjene strehe, pri katerih lahko prekrivanje Z-prerezov poenostavi razporeditev gred.

Obalne stavbe: izpostavljeni sistemi streh in ograjenih prostorov v bližini obal in pristanišč, kjer je potrebno, z uporabo povečanega cinkanega premaza.

Objekti za živino in kmetijstvo: lope z visoko vlažnostjo, rastlinjaki in druge zgradbe, kjer lahko kondenzacija pospeši korozijo jekla.

Vlažni industrijski objekti: strešni in stenski okvirji okoli delavnic, kjer bi običajno črno jeklo zahtevalo dodatno zaščito pred korozijo.

Lahke jeklene konstrukcije na prostem: komunalni in drugi vidni objekti s poševnimi strehami.

Kaj doda vroče cinkanje

Cinkova prevleka zagotavlja pregradno zaščito in žrtveno zaščito. Loči jekleno podlago od vlage in kisika, cink pa lahko zagotovi tudi elektrokemično zaščito okoli majhnih površin lokalnih poškodb prevleke.

To je uporabno za strešne grede, ker je ponovno barvanje nameščene strešne konstrukcije težje kot obdelava jekla na nivoju tal.

Vroče cinkanje zagotavlja protikorozijsko zaščito oblikovanih površin. Ni nadomestilo za ustrezno drenažo, načrtovanje povezave ali popravilo na mestu po rezanju in varjenju.

Tri skupne primerjave javnih naročil

Pocinkana Z greda proti pocinkani C gredi

Z greda je še posebej uporabna, kadar se sosednji elementi lahko prekrivajo vzdolž poševne strehe. C greda je pogosto primernejša za položnejše strehe ali tlorise, kjer prekrivanje ponuja malo praktičnih koristi.

Galvanizirana Z greda proti barvani Z gredi

Barva zagotavlja površinsko zaščito, vendar je treba upoštevati poškodbe okrog vogalov, lukenj, rezov in priključnih točk. Vroče cinkanje se izvede na končanem profilu in zagotavlja zaščito pred korozijo za izpostavljeno jeklo. Pogosto citirane "5–10-krat daljše" življenjske dobe ne bi smeli obravnavati kot univerzalnega pravila, ker je učinkovitost barve močno odvisna od sistema premaza, priprave in izpostavljenosti.

Vroče pocinkana Z greda proti elektrocinkani Z gredi

Elektrogalvanizirani premazi so običajno veliko tanjši od vroče cinkanih premazov. Za dolgotrajno izpostavljenost na prostem je vroče cinkanje na splošno predpisano, kadar je potrebna znatna zaščita cinka.

Kaj morajo kupci preveriti pred naročilom

Pri projektiranem strešnem projektu bi moralo naročilo identificirati več kot le "Z purlin."

Odsek: Z100–Z300 ali profil, specifičen za risbo.

Debelina stene: 1,2–3,0 mm.

Vrsta jekla: Q235B ali Q355B.

Cinkova prevleka: ≥85 μm, 120–180 μm ali 200–275 μm glede na izpostavljenost.

Dolžina: standardna ali fiksna nestandardna dolžina.

Prebijanje: premer luknje, razmik in lokacija v skladu z risbami.

Površina: vroče pocinkana po oblikovanju in izdelavi.

Jasne specifikacije, kot je Q355B / Z200 / 2,0 mm / 200 μm cink / fiksna dolžina / vnaprej preluknjano, je za proizvajalca lažje navesti in dosledno proizvajati kot splošno zahtevo za "galvanizirano Z jeklo."

Povezava in obdelava spletnega mesta

Glavno rezanje in luknjanje naj se po možnosti zaključi pred cinkanjem. Če se na kraju samem ni mogoče izogniti dodatnemu vrtanju ali rezanju, je treba izpostavljeno jeklo očistiti in obdelati z ustreznim premazom za popravilo, bogatim s cinkom.

Z varjenjem odstranimo cink okoli zvara. Po varjenju je treba območje očistiti in popraviti. Kjer konstrukcijska zasnova to dopušča, je vijačne povezave lažje izvesti na pocinkanih gredih.

Proizvodnja in nadzor kakovosti

Kontrola proizvodnje se začne z jeklenim trakom. Pred oblikovanjem zvitka se preveri kakovost, debelina in stanje površine.

Med oblikovanjem se dimenzijski pregledi osredotočajo na višino preseka, geometrijo prirobnice, debelino stene, ravnost in zvitost. Prebijanje se preveri glede na odobreno risbo.

Po pocinkanju se na prevleki preveri pokritost, debelina, videz in napake, kot so goli deli, luščenje ali prekomerno kopičenje cinka. Pred pakiranjem se preverita tudi natančnost fiksne dolžine in splošna ravnost.

Referenca za izbiro projekta

Strma tovarniška streha v notranjosti ali PV na strehi: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Živina, vlažna delavnica ali projekt ob reki: Q235B ali Q355B, 120–180 μm.

Obalni ali pristaniški projekt: Q355B, 200–275 μm, z izbrano debelino stene glede na strukturno obremenitev.

Streha z velikim razponom z močnim vetrom ali snegom: Q355B, večji Z prerez in 2,2–3,0 mm debelina stene, kjer je potrebno.

Suha notranja streha: nepremazana hladno oblikovana Z greda je lahko bolj ekonomična izbira.

pogosta vprašanja

Q1. Ali se bo cinkova prevleka poškodovala, ko se Z-grebeni prekrivajo?

Običajno prekrivanje vijakov ne bi smelo povzročiti luščenja velike površine, če ima pocinkana prevleka dober oprijem. Manjše mehanske poškodbe lahko popravite s popravljalno barvo, bogato s cinkom.

Q2. Ali je možno variti pocinkane Z grede?

Da, vendar se bo cinkova prevleka okoli zvara poškodovala zaradi vročine. Varjeno območje je treba po varjenju očistiti in popraviti. Vijačne povezave so na splošno prednostne, kjer je praktično.

Q3. Ali je Z greda primerna samo za strehe?

Ne. Uporablja se lahko tudi kot stenska greda. Vendar pa so C-grebeni pogosto primernejši za stenske sisteme, ker je prekrivanje Z-prereza manj uporabno pri navpičnem stenskem okvirju.

Q4. Ali je mogoče pocinkano Z gredo uporabiti za 25-letni fotonapetostni projekt na strehi?

Lahko se določi za dolgotrajne PV strukture, vendar mora biti cinkova prevleka usklajena z dejanskim okoljem. Kopenski in obalni projekti ne smejo samodejno uporabljati enake debeline premaza.

V5. Kako prepoznam Z gredo, ki je bila pocinkana pred oblikovanjem?

Preglejte oblikovane vogale, da ne pride do stalnih razpok ali luščenja cinkove prevleke. Za nabavo potrdite postopek proizvajalca in zahtevajte, da se profil Z oblikuje in izseka pred vročim cinkanjem.

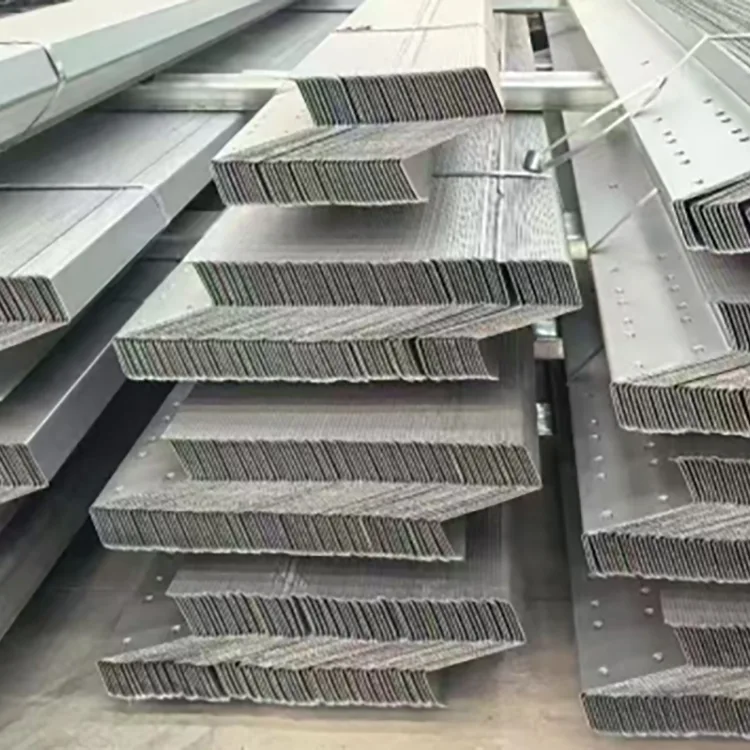

V6. Ali lahko proizvajalec dobavi že preluknjane Z grede?

ja Velikost luknje, razmik in položaj je mogoče izdelati v skladu s konstrukcijskimi risbami. Dokončanje prebijanja pred cinkanjem omogoča tudi, da predelane površine prejmejo cink med fazo cinkanja.

V7. Kakšno cinkanje je treba uporabiti v bližini obale?

Za močno obalno izpostavljenost se lahko kot začetna zahteva določi premaz debeline 200–275 μm. Končni premaz je treba določiti glede na korozijske pogoje projekta in veljavne specifikacije.

V8. Ali je debelejša greda Z vedno boljša?

Ne. Debelejša stena poveča porabo jekla in stroške. Pravilna debelina je odvisna od razpona, razmika, obremenitev vetra in snega, višine profila in konstrukcijskega izračuna.
