RonghengzalogeHladno oblikovan U-kanaljekleni profili za nosilce industrijske opreme, strukturne okvirje, nosilce cevi, vgrajene komponente in druge aplikacije za izdelavo jekla. Ti profili v obliki črke U, proizvedeni s postopnim oblikovanjem jeklenega traku pri sobni temperaturi, ponujajo praktično kombinacijo nadzorovane geometrije, učinkovite uporabe materiala in prilagodljivih dimenzij za projekte, ki zahtevajo zanesljive jeklene komponente, pripravljene za namestitev.
Hladno oblikovani U-kanal je jekleni profil, izdelan z upogibanjem jeklenega traku pri sobni temperaturi v prečni prerez v obliki črke U. Zaradi svoje odprte geometrije je primeren za osnove opreme, vodilne strukture, podporne okvirje, ohišja in različne izdelane sklope. V primerjavi s težjimi običajnimi profili lahko hladno oblikovani profili zagotovijo uporabno razmerje med trdnostjo in težo, če so pravilno zasnovani za predvidene obremenitve. Rongheng ponuja možnosti jekla Q235B in Q355B, velikosti profilov U80–U300, debeline 0,8–3,0 mm in standardne dolžine 6, 9 ali 12 metrov, odvisno od specifikacij izdelka. V tem priročniku so razloženi načini izdelave, praktične prednosti, aplikacije, tehnične specifikacije, premisleki pri nakupu in zahteve glede vzdrževanja, da bi kupcem pomagali izbrati pravi jekleni kanal za svoje projekte.
1. Kaj je hladno oblikovan U-kanal?
2. Kako se izdeluje hladno oblikovan U-kanal?
3. Katere so glavne prednosti?
4. Kje se uporablja hladno oblikovan U-kanal?
5. Katere tehnične specifikacije so najpomembnejše?
6. Hladno oblikovani U-kanali v primerjavi z vroče valjanim jeklenim kanalom
8. Nadzor kakovosti in vzdrževanje
9. Pogosto zastavljena vprašanja

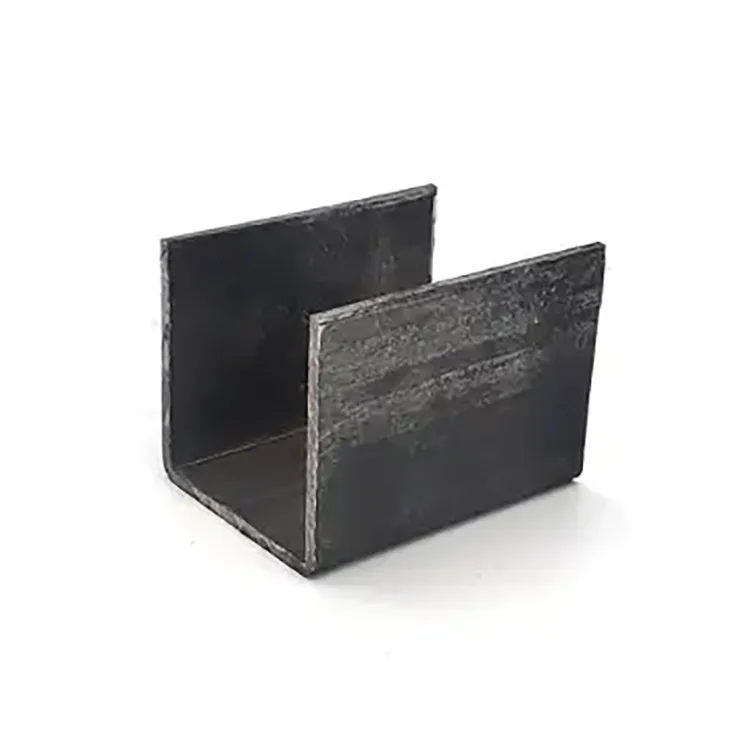

Hladno oblikovani U-kanal je odprt jekleni profil s središčno mrežo in dvema prirobnicama, ki se raztezata v isto smer. Ta konfiguracija ustvari profil v obliki črke U, ki ga je mogoče integrirati v podporne strukture, montažne sklope, okvirje opreme in druge izdelane komponente.
Za razliko od vroče valjanega jeklenega kanala, ki dobi svojo obliko z visokotemperaturnim valjanjem, se hladno oblikovani U-kanali proizvajajo s postopnim upogibanjem jeklenega traku pri sobni temperaturi. Ta način izdelave omogoča prilagajanje dimenzij profila in geometrije prirobnice specifičnim aplikacijam.
Hladno oblikovani kanali so še posebej uporabni, kadar projekt zahteva razmeroma lahke jeklene komponente, ponovljive dimenzije in enostavno izdelavo. Njihova zmogljivost je odvisna od razreda jekla, debeline, geometrije preseka, oblike povezave in uporabljenih obremenitev. Zato izbira ustreznega profila zahteva več kot le primerjavo njegovih zunanjih mer.
Rongheng zagotavlja hladno oblikovane jeklene profile za industrijske in strukturne aplikacije, s standardnimi in prilagojenimi možnostmi, ki so na voljo glede na zahteve projekta. Kupci lahko pregledajo informacije o izdelku hladno oblikovanega U-kanala, da ocenijo razpoložljive specifikacije in storitve obdelave.
Proizvodni proces je zasnovan za pretvorbo ploščatega jeklenega traku v dosleden profil odprtega prereza. Glede na proizvodno linijo in zahteve naročila glavne faze običajno vključujejo pripravo materiala, oblikovanje, pregled dimenzij in končne postopke.
Proizvodnja se začne z jeklenim trakom, izbranim glede na zahtevano kakovost, debelino, mehanske lastnosti in uporabo. Rongheng navaja Q235B in Q355B med razpoložljivimi materialnimi možnostmi za to paleto izdelkov.
Ustrezen razred je treba potrditi glede na veljavni projektni standard in projektne specifikacije, namesto da bi bil izbran izključno na podlagi nazivne trdnosti.
Jekleni trak prehaja skozi zaporedje oblikovalnih valjev, ki postopoma ustvarjajo osrednji trak in prirobnice. Progresivno oblikovanje porazdeli deformacijo na več stopenj, kar pomaga vzpostaviti zahtevano geometrijo preseka.
Poravnava valjev, konsistenca materiala in stanje orodja lahko vplivajo na ravnost, kote prirobnice in dimenzijsko enotnost.
Ko je potreben profil oblikovan, ga je mogoče razrezati na določene dolžine. Odvisno od naročila lahko dodatna obdelava vključuje vnaprej preluknjane luknje, reže in druge prilagojene mere, namenjene poenostavitvi namestitve.
Končane dele je treba preveriti glede na dogovorjene specifikacije. Ustrezne inšpekcijske točke lahko vključujejo dimenzije stojine, dimenzije prirobnice, debelino, dolžino, ravnost in stanje vidne površine.
Pred proizvodnjo potrdite veljavni načrt inšpekcijskih pregledov in dokumentacijo pri dobavitelju, zlasti za projekte s strogimi dimenzijskimi tolerancami ali zahtevami strukturne skladnosti.
Hladno oblikovanje proizvajalcem omogoča izdelavo profilov iz jeklenih trakov brez uporabe iste poti vročega oblikovanja kot običajni vroče valjani kanali. Pri aplikacijah, kjer zasnova omogoča razmeroma tanke dele, lahko ta pristop zmanjša težo komponente in porabo materiala.
Vendar tanjše jeklo ni samodejno bolj ekonomično. Končna zasnova mora upoštevati nosilnost, lokalno ukrivljenost, upogib, trdnost povezave in zahtevano življenjsko dobo.
Progresivno valjanje podpira ponovljive dimenzije preseka v proizvodnih serijah. Doslednost je pomembna, kadar se mora več kanalov poravnati z nosilci, pritrdilnimi elementi, montažnimi ploščami ali drugimi jeklenimi komponentami.
Za izvajalce izdelave lahko doslednost dimenzij zmanjša težave pri vgradnji in nepotrebne prilagoditve med montažo.
Odprt profil v obliki črke U zagotavlja dostopne površine za pozicioniranje in povezavo. Odvisno od zasnove ga je mogoče rezati, vrtati, prebijati ali vgraditi v varjene sklope.
Vnaprej odrezane dolžine in natančno postavljene luknje lahko tudi zmanjšajo nekaj sekundarne obdelave na mestu namestitve, če so bili podatki o izdelavi potrjeni pred proizvodnjo.
Industrijski projekti redko delijo enake dimenzije. Prilagojene dolžine, položaji lukenj, reže in nestandardne dimenzije lahko pomagajo uskladiti kanal z določenim nosilnim okvirjem ali sklopom opreme.
Kupci morajo predložiti tehnične risbe ali jasne specifikacije dimenzij, da zagotovijo, da se dobavljeni del ujema z predvideno namestitvijo.
Hladno oblikovano jeklo lahko ponudi učinkovito razmerje med trdnostjo in težo, če sta njegova geometrija in debelina primerni za predvidene obremenitve. Končna strukturna zmogljivost je odvisna od več kot od vrste jekla: globina stojine, širina prirobnice, debelina, nepodprta dolžina, opornice in podrobnosti povezave so vse pomembne.
Za nosilne aplikacije bi morali inženirji preveriti odsek z uporabo veljavnega standarda načrtovanja, namesto da bi se zanašali na splošne opise izdelkov.
Zaradi odprtega profila je hladno oblikovani U-kanal primeren za široko paleto industrijskih in proizvodnih aplikacij v zaprtih prostorih.
Pri zunanjih instalacijah, vlažnih okoljih ali lokacijah, ki so izpostavljene korozivnim snovem, morajo kupci oceniti potrebo po cinkanju, barvanju ali drugem ustreznem sistemu za zaščito pred korozijo. Nepremazanega hladno oblikovanega odseka ne bi smeli avtomatično predvidevati kot primernega za dolgotrajno izpostavljenost na prostem.
Izbira pravilnega U-kanala zahteva jasno razumevanje razpoložljivega obsega profilov in dejanskih delovnih pogojev. Ronghengove navedene informacije o izdelku zagotavljajo naslednje referenčne specifikacije.
| Postavka specifikacije | Razpoložljiva možnost | Premislek o nakupu |
|---|---|---|
| Velikost profila | U80–U300 | Potrdite natančno globino mreže, dimenzije prirobnice in risbo preseka. |
| Vrsta jekla | Q235B, Q355B | Ujemite razred z načrtovanimi obremenitvami in veljavnimi standardi. |
| Debelina stene | 0,8–3,0 mm | Preverite zahteve glede obremenitve, lokalno ukrivljenost in zmogljivost povezave. |
| Standardna dolžina | 6 m, 9 m ali 12 m | Izberite dolžine, ki ustrezajo načrtom transporta in namestitve. |
| Storitev rezanja | Možnost rezanja po meri | Potrdite toleranco končne dolžine in dimenzij. |
| Obdelava lukenj | Na voljo so že preluknjane luknje in reže | Navedite premer lukenj, razmik in risbe položaja. |
| Nestandardne dimenzije | O zahtevah po meri se je mogoče pogovarjati | Potrdite izvedljivost, orodja, stroške in čas izvedbe. |
| Površinska zaščita | Zahtevano končno obdelavo potrdite pri dobavitelju | Upoštevajte vlago, izpostavljenost koroziji in potrebe po vzdrževanju. |
Pomembno:Te specifikacije so referenca za izbiro izdelka in ne nadomestek tehničnega lista za projekt. V dokumentaciji o nakupu potrdite točne dimenzije odsekov, tolerance, certifikate materiala, površinsko obdelavo in veljavne standarde.
Tako hladno oblikovani kot vroče valjani profili kanalov imajo praktično vlogo pri izdelavi jekla. Najboljša izbira je odvisna od konstrukcijskih zahtev, razpoložljivih dimenzij, proizvodnih toleranc in stroškov projekta.
| Primerjalni faktor | Hladno oblikovan U-kanal | Vroče valjano profilirano jeklo |
|---|---|---|
| Način izdelave | Jekleni trak, ki se postopoma oblikuje pri sobni temperaturi | Jeklo, oblikovano s postopkom vročega valjanja |
| Tipična zasnova odseka | Pogosto primeren za relativno tankostenske, lahke profile | Običajno na voljo v odsekih običajnih strukturnih kanalov |
| Dimenzijska prilagoditev | Geometrijo profila in obdelavo je mogoče prilagoditi določenim zahtevam | Izbira na splošno sledi razpoložljivim razponom valjanih profilov z dodatno izdelavo po potrebi |
| Upoštevanje teže | Lahko zmanjša težo, kjer konstrukcija dovoljuje tanjše dele | Pogosto izbran za težje konstrukcijske aplikacije, ki zahtevajo ustrezne lastnosti preseka |
| Tipične uporabe | Nosilci opreme, okvirji, vodila in izdelava iz lahkega jekla | Strukturni okvirji, podpore in aplikacije, ki zahtevajo ustrezne težje odseke |
| Oblikovalske zahteve | Preverite lokalno upogibnost, upogib, povezave in lastnosti preseka | Preverite lastnosti odseka, obremenitev, povezave in veljavne konstrukcijske standarde |
Nobeden od načinov izdelave ni univerzalno boljši. Hladno oblikovani profili so lahko koristni za lahke aplikacije in izdelavo po meri, medtem ko so vroče valjani kanali morda bolj primerni za projekte, ki zahtevajo težje profile. Inženirji bi morali primerjati dejanske lastnosti odseka in preverjeno konstrukcijsko zmogljivost, preden sprejmejo končno odločitev.
Zanesljiva odločitev o nakupu se začne z aplikacijo in ne samo z imenom izdelka. Naslednji koraki lahko vodjem projektov, inženirjem in skupinam za nabavo pomagajo določiti njihove zahteve.
Ugotovite obremenitve, nepodprt razpon, pogoje podpore, ureditev povezave in pričakovano storitveno okolje. Za konstrukcijske aplikacije posredujte te podrobnosti odgovornemu inženirju, da bo lahko odsek ustrezno izbran in preverjen.
Določite globino mreže, širino prirobnice, debelino materiala, kot prirobnice in morebitne dodatne geometrijske zahteve. Samo oznaka velikosti odseka morda ne opisuje vseh dimenzij, potrebnih za natančno izdelavo.
Q235B in Q355B sta razpoložljivi možnosti, navedeni za Ronghengovo hladno oblikovano U-kanalo. Ustrezen razred je treba izbrati glede na projektni izračun, veljavni materialni standard in projektno dokumentacijo.
Preden oddate naročilo, določite zahtevane dolžine, lokacije lukenj, reže in druge podrobnosti obdelave. Popolne risbe pomagajo zmanjšati spreminjanje lokacije in preprečujejo neujemanja med dostavljenimi profili in komponentami namestitve.
Skupine za nabavo bi morale oceniti celotne stroške, vključno z:
Ta pristop pomaga kupcem dosledno primerjati ponudbe in prepoznati najprimernejšo možnost za projekt.
Kakovost izdelka vpliva na učinkovitost namestitve, strukturno zmogljivost in dolgoročno zanesljivost izdelanih sklopov. Kupci morajo pred začetkom proizvodnje določiti jasne zahteve glede inšpekcije.
Preverite globino stojine, širino prirobnice, debelino, skupno dolžino, ravnost in druge kritične dimenzije glede na odobreno risbo. Pri komponentah, ki se uporabljajo v sklopih, je dimenzijska združljivost še posebej pomembna.
Potrdite razred jekla in zahtevajte ustrezno dokumentacijo o materialu, kjer to zahteva projekt. Identifikacija materiala in sledljivost sta lahko pomembni za regulirane ali nosilne aplikacije.
Preglejte profil glede vidnih poškodb, deformacij in pogojev, ki bi lahko ovirali izdelavo ali premaz. Če je določena zaščita pred korozijo, potrdite vrsto premaza in veljavna inšpekcijska merila.
Pri zahtevnih konstrukcijskih aplikacijah morata pregled in sprejem slediti specifikaciji projekta in veljavnim inženirskim standardom. Zahteve glede vzdrževanja morajo odražati dejansko delovno okolje in izbrani sistem površinske zaščite.
Hladno oblikovani U-kanali se proizvajajo s postopnim upogibanjem jeklenih trakov pri sobni temperaturi, medtem ko se običajno vroče valjani jekleni kanali oblikujejo z vročim valjanjem. Hladno oblikovani profili se pogosto uporabljajo za lahke profile in izdelavo po meri, medtem ko so vroče valjani kanali običajno izbrani za težje konstrukcijske aplikacije. Ustrezna izbira je odvisna od zahtevanih dimenzij, lastnosti preseka in konstrukcijske obremenitve.
Rongheng navaja Q235B in Q355B kot razpoložljive možnosti materiala za svojo paleto izdelkov hladno oblikovanih U-kanalov. Kupci morajo pred naročilom potrditi zahtevano kakovost, mehanske lastnosti, materialno dokumentacijo in veljavne standarde.
ja Naštete možnosti vključujejo prilagojeno rezanje, vnaprej preluknjane luknje, reže in nestandardne dimenzije, ki jih je treba potrditi. Kupci morajo zagotoviti podrobne risbe, dimenzije, količine in zahteve glede obdelave, da lahko dobavitelj oceni izvedljivost in podrobnosti ponudbe.
Lahko se uporablja na prostem, če material, strukturna zasnova in sistem zaščite pred korozijo ustrezajo okolju. Nepremazano jeklo bo morda zahtevalo dodatno zaščito pred vlago in izpostavljenostjo koroziji. Kupci morajo razpoložljivo površinsko obdelavo in pričakovane servisne pogoje potrditi pri dobavitelju.
Izbira je odvisna od uporabljene obremenitve, razpona, podpornih pogojev, izvedbe povezave, razreda jekla in veljavnih konstrukcijskih zahtev. Za nosilne aplikacije mora kvalificirani inženir preveriti lastnosti odseka in konstrukcijsko nosilnost. Rongheng lahko pregleda podane dimenzije in podatke o projektu, da pomaga prepoznati ustrezne možnosti izdelka.
Navedite zahtevano velikost profila, dimenzije stojine in prirobnice, debelino, kakovost jekla, dolžino, količino, površinsko obdelavo in vse zahteve glede lukenj ali rež. Za konstrukcijske projekte vključite ustrezne risbe, predvideno uporabo in tehnične standarde. Te podrobnosti pomagajo dobavitelju pri pripravi natančnejše ponudbe in dobave.
Hladno oblikovani U-kanal je praktičen jekleni profil za nosilce opreme, industrijske okvirje, vodilne strukture, vgrajene komponente in druge aplikacije izdelave, kjer so pomembni geometrija preseka, učinkovitost materiala in združljivost namestitve. Izbira pravega izdelka zahteva skrbno upoštevanje razreda jekla, debeline, dimenzij profila, uporabljenih obremenitev, izpostavljenosti koroziji in zahtev glede obdelave. Rongheng ponuja možnosti Q235B in Q355B, velikosti profilov U80–U300 in prilagojene storitve obdelave v skladu s potrjenimi specifikacijami. Če nabavljate jeklene kanale za industrijski projekt, montažo opreme ali prilagojeno izdelavo,kontaktirajte nasza pogovor o vaših risbah, tehničnih zahtevah, količini naročila in pričakovanjih dostave. Jasno definirana specifikacija je prvi korak k zanesljivi in stroškovno učinkoviti rešitvi dobave jekla.
-
