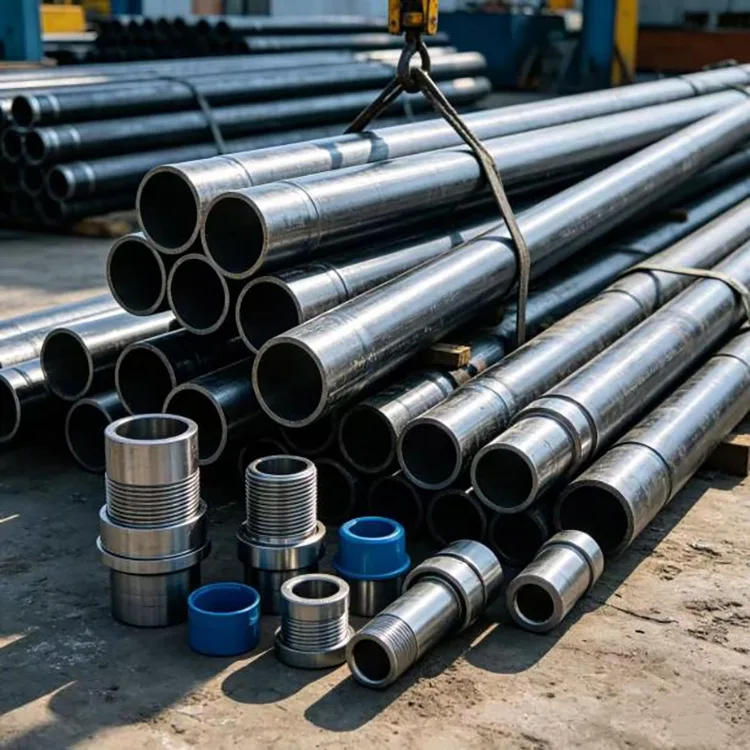

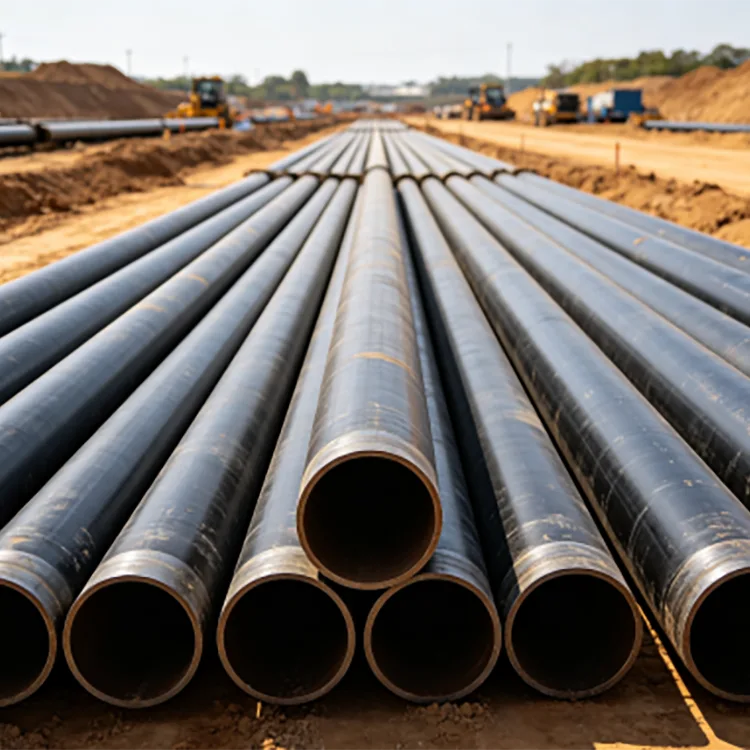

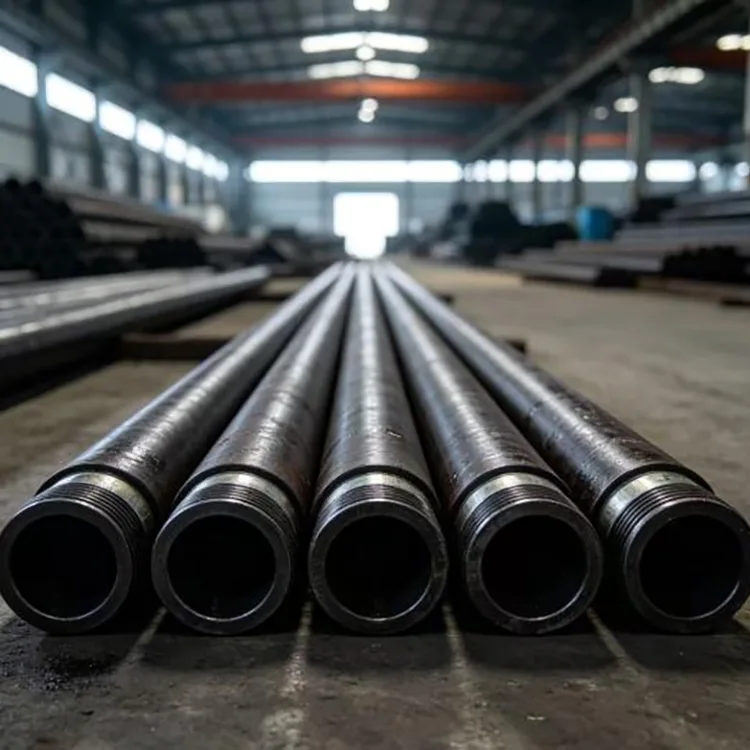

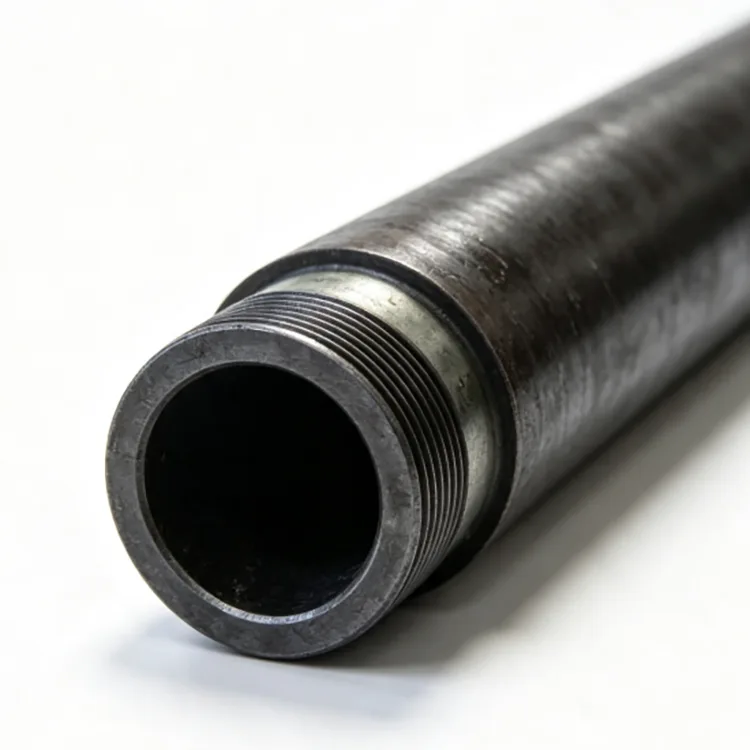

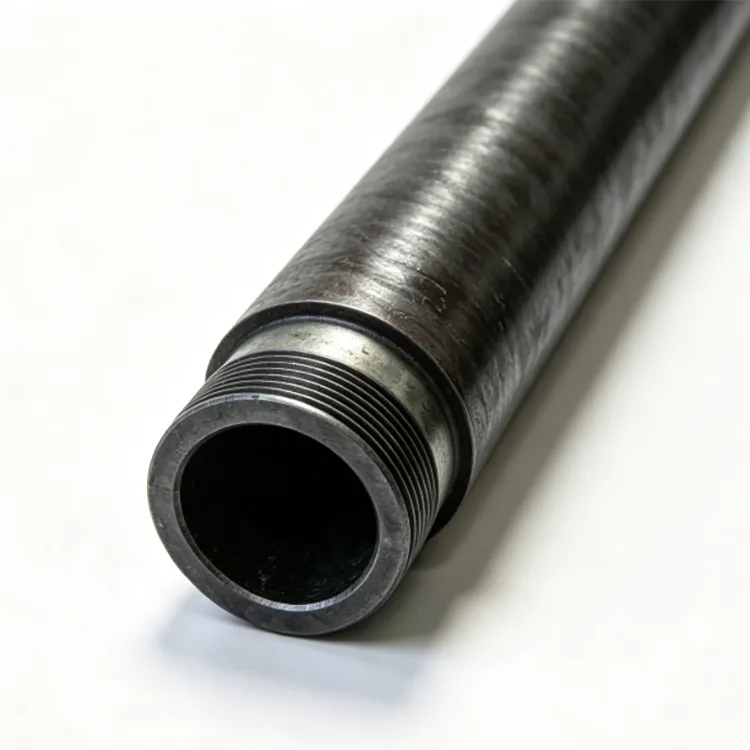

Brezšivne oljne cevi za naftna polja

Brezšivne naftne cevi za naftna polja so cevi, skozi katere proizvedene tekočine potujejo na površje ali vbrizgane tekočine vstopajo v formacijo. Njegova izbira je torej tesno povezana z notranjim tlakom, sestavo tekočine, temperaturo, globino vrtine, ponavljajočimi se remontnimi operacijami in zmogljivostjo povezave.

Za razliko od ohišja, cevi običajno niso trajno zacementirane v vrtino. Tvori odstranljivo vrvico znotraj ohišja in se lahko izvleče med vzdrževanjem, stimulacijo ali remontom.

Standardi in glavne specifikacije

API Spec 5CT zajema ohišje in cevje, vključno z velikostmi cevi, debelino sten, razredi jekla in končnimi zaključki. Trenutna 11. izdaja API 5CT ima naknadne dodatke in napake, vključno z napako 3 iz junija 2026.

Za kitajske projekte je GB/T 19830-2023 trenutni standard za jeklene cevi, ki se uporabljajo kot ohišja ali cevi v naftnih in plinskih vrtinah.

API 5CT trenutno navaja razrede, vključno s H40, J55, K55, N80, L80, C90, T95, P110 in Q125, skupaj s cevnimi povezavami, kot so cev brez obremenitve (NU), cev z zunanjim obremenitvijo (EU) in cev z integriranim spojem (IJ).

Izbira ocene

H40 se lahko uporablja za nekatere aplikacije z nizko obremenitvijo in plitve vrtine, kjer zadostuje njegova nižja trdnost.

J55 in K55 sta običajno določena za običajne vrtine. Pogosto so izbrani tam, kjer vrtina ne zahteva višje trdnosti.

N80 zagotavlja višjo stopnjo trdnosti za zahtevnejše konvencionalne storitve, vendar višji razred ne pomeni samodejno, da je primeren za kisla okolja.

L80 se običajno izbere tam, kjer so določene nadzorovane lastnosti materiala in zahteve za uporabo v kislih pogojih. Točen tip L80 mora biti naveden v naročilu.

P110 se uporablja tam, kjer je potrebna večja trdnost, vključno z globokimi vrtinami in zahtevnimi pogoji proizvodnje ali stimulacije.

C90 in T95 je mogoče izbrati za aplikacije z višjo trdnostjo, kjer zasnova vrtine zahteva tudi ustrezno delovanje v kislih pogojih.

Stopnjo jekla je treba izbrati na podlagi dejanske zasnove vrtine in ne samo globine kot odločilnega dejavnika.

Izbira oljnih cevi glede na stanje vrtine

Za običajne plitve ali srednje globoke sladke vrtine lahko J55 ali K55 zagotovita praktično ravnotežje med močjo in ceno.

Ko se globina vrtine, aksialna obremenitev, tlak ali obremenitve zaradi stimulacije povečajo, se lahko upošteva N80 ali P110 glede na zasnovo ohišja in cevi.

Za vodnjake, ki vsebujejo H₂S, je treba cevje izbrati posebej za pogoje uporabe kislega. Pomembni so kakovost, trdota, toplotna obdelava in okoljske zahteve. API 5CT vsebuje posebne zahteve za več razredov, ki se uporabljajo pri zahtevnih storitvah; zato preprosta izbira razreda visoke trdnosti ni ustrezna kvalifikacija za kislo storitev.

Za okolja, bogata s CO₂ in kloridi, lahko pride v poštev cev, odporna proti koroziji, kot je L80 13Cr, kjer to zahtevajo pogoji dobre tekočine. API vzdržuje tudi ločeno specifikacijo za brezšivne izdelke iz zlitin, odpornih proti koroziji, ki se uporabljajo kot ohišja in cevi.

Nitna povezava

Cevna povezava vpliva na prenos obremenitve, tesnjenje in sposobnost, da prenese ponavljajoče se delovanje in vlečenje.

NU nenapeta cev ima konec cevi, ki ni navzgor, in se običajno uporablja za običajne vrtine, kjer je povezava zadostna.

EU zunanja vzmetna cev poveča priključni odsek in se običajno izbere, ko je potrebna večja natezna zmogljivost.

Vrhunski priključki se uporabljajo, ko vrtina zahteva izboljšano tesnjenje plina, večjo odpornost na ponavljajoče se obremenitve ali zahtevnejšo tlačno in temperaturno zmogljivost. Natančno povezavo mora določiti projekt namesto uporabe lastniškega imena povezave kot splošnega opisa izdelka.

Proizvodni proces

Tipična proizvodna pot brezšivnih oljnih cevi za naftna polja vključuje pripravo jeklenih gredic, ogrevanje, prebadanje, vroče valjanje, dimenzioniranje, hlajenje, ravnanje, rezanje, toplotno obdelavo, kjer je potrebno, strojno obdelavo navojev in končni pregled.

Obdelava navojev je še posebej pomembna, ker se cevi med obratovanjem večkrat sestavijo in zlomijo. Mere navoja, prileganje spojke, končno stanje in merila morajo torej ustrezati določenemu standardu.

Inšpekcija in kontrola kakovosti

Inšpekcijske zahteve so odvisne od razreda, specifikacije izdelka in naročilnice. Vključujejo lahko kemično sestavo, natezne lastnosti, trdoto, dimenzijski pregled, preskušanje zanašanja, hidrostatično preskušanje in nedestruktivni pregled.

Za cev z navojem sta pomembna tudi pregled navoja in nadzor profila. Inšpekcijske evidence in preglede tretjih oseb je mogoče urediti v skladu z zahtevami projekta.

Cev proti ohišju

Cevi in ​​ohišje se uporabljata v isti vrtini, vendar opravljata različni nalogi.

Ohišje zagotavlja podporo vrtini in izolacijo formacije ter je običajno cementirano na mestu. Cevi so nameščene znotraj ohišja in zagotavljajo pretočno pot za proizvedene ali vbrizgane tekočine. Cevi je mogoče odstraniti med remontom.

Ker so njihovi zunanji premeri, obremenitve, povezave in konstrukcijske funkcije različni, ohišje in cev nista zamenljivi.

Tipične aplikacije

Vrtine za pridobivanje nafte

Uporablja se za prenos surove nafte in povezanega plina iz območja proizvodnje proti površju.

Plinske vrtine

Izbrano ob upoštevanju tlaka, temperature, sestave plina in zahtev glede tesnjenja priključkov.

Vrtine za vbrizgavanje vode

Uporablja se za nize za vbrizgavanje, kjer morata material cevi in ​​povezava ustrezati kakovosti vbrizgane vode in pogojem delovanja.

Stimulacija in obnovitvena dela

Pri izbiri cevi je treba upoštevati ponavljajoče se tekanje, vlečenje, ciklično spreminjanje tlaka in stimulacijske obremenitve.

Horizontalni in globoki vodnjaki

Več pozornosti je treba posvetiti aksialni obremenitvi, upogibu, uporu, zmogljivosti povezave in tlačnim pogojem.

Dolžina in dostava

Dolžine razponov API je mogoče izbrati glede na program ohišij in cevi. R2 se pogosto uporablja za naročila standardnih cevi, medtem ko se lahko upoštevajo daljši spoji R3, kjer to dopuščajo zasnova vrtine in pogoji ravnanja.

Cev je lahko dobavljena z ravnim koncem ali z navojem in spojena v skladu z določeno povezavo. Za transport in skladiščenje so na voljo ščitniki za navoje in primerni snopi.

Informacije o nabavi

Za ponudbo navedite standard cevi, razred, nazivni zunanji premer, debelino stene ali oznako teže, vrsto povezave, obseg dolžine, količino in servisne pogoje.

Za kisle ali jedke vrtine navedite tudi podatke o H₂S, CO₂, kloridu, temperaturi in tlaku, kjer so na voljo. To omogoča, da se material in povezava preverita glede na dejansko delovno okolje, namesto da bi izbirali samo po globini.

pogosta vprašanja

V1: Kakšna je glavna razlika med brezšivnimi cevmi za olje za naftna polja in ohišjem?

Zaščita je zunanja podpora vrtine in cev za izolacijo formacije, običajno cementirana na mestu. Cevi so nameščene znotraj ohišja in prenašajo proizvedene ali vbrizgane tekočine. Cevi je mogoče izvleči med sanacijo.

V2: Ali je brezšivna cev edina dovoljena vrsta za naftne vrtine?

Št. API 5CT zajema brezšivne in električno varjene ohišja ali cevne izdelke. Kadar so potrebne brezšivne cevi, mora biti v specifikaciji nakupa jasno navedena vrsta izdelave.

V3: Kako izberem med cevmi NU in EU?

Cev NU ima povezavo brez motenj in se običajno uporablja za običajne aplikacije, kjer je zmogljivost povezave ustrezna. Cev EU ima zunanji vzdolžni konec in zagotavlja večji priključni del za aplikacije, ki zahtevajo večjo natezno zmogljivost. API 5CT prepoznava cevne povezave NU in EU.

V4: Ali je mogoče cevje P110 uporabiti v vrtini s kislimi plini?

Ne ugotavljajte primernosti za kislo uporabo zgolj na podlagi jakosti. Storitev H₂S zahteva preverjanje določene stopnje, toplotne obdelave, trdote in okoljskih pogojev. Cevje je treba naročiti v skladu z veljavnimi zahtevami za kislo uporabo.

V5: Katere informacije so potrebne za izbiro brezšivnih oljnih cevi za naftno polje?

Osnovne informacije vključujejo velikost cevi, debelino ali težo stene, razred jekla, priključek, dolžino in količino. Za pravilno inženirsko izbiro je treba zagotoviti tudi globino vrtine, tlak, temperaturo in sestavo tekočine.

V6: Ali je mogoče cevi dobaviti z navojem in spojenimi?

ja Cevke je mogoče dobaviti s posebnimi priključki API, kot so NU, EU ali IJ, kot tudi z vrhunskimi priključki, specifičnimi za projekt, kjer je to primerno.
