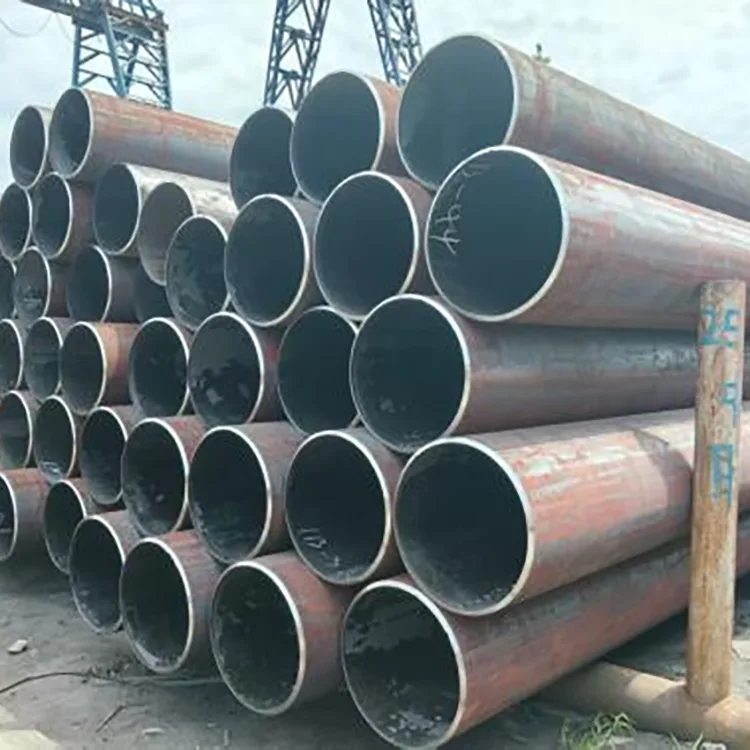

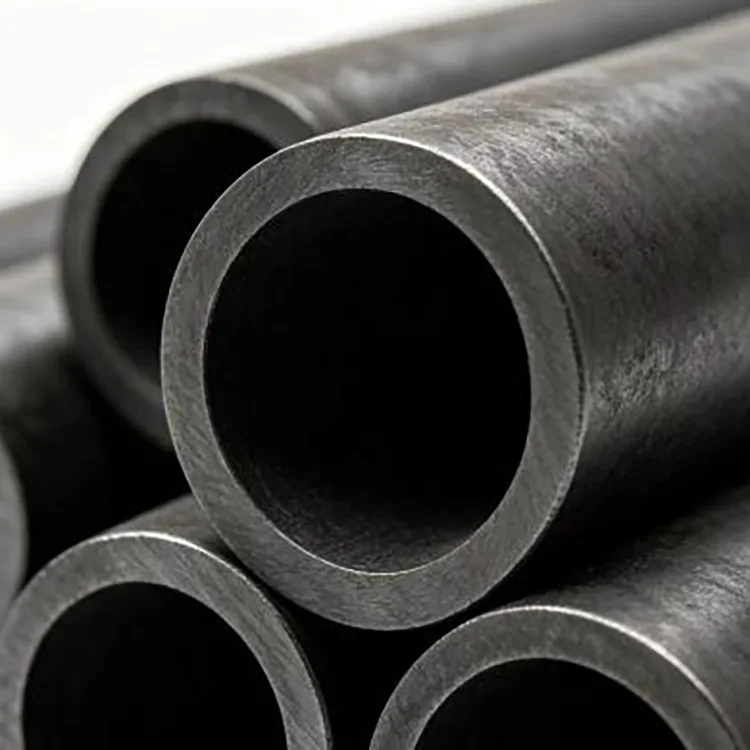

Visokotemperaturna brezšivna cev iz ogljikovega jekla

Visokotemperaturnih cevi ni mogoče izbrati samo glede na velikost cevi. Delovna temperatura, tlak, delovni medij, čas delovanja in razred materiala vplivajo na zmogljivost, zahtevano od cevi. Ta visokotemperaturna brezšivna cev iz ogljikovega jekla je namenjena za aplikacije pri visokih temperaturah in visokem tlaku, kjer običajne cevi iz ogljikovega jekla morda ne zagotavljajo zadostne dolgoročne stabilnosti.

Cev je izdelana po tehnologiji proizvodnje brezšivnih jeklenih cevi, kar daje cevi neprekinjeno strukturo brez vzdolžnega zvara. Nadzorovano segrevanje, prebadanje, valjanje, dimenzioniranje, hlajenje in ravnanje pomagajo ohranjati gosto in enotno steno cevi. Končana cev je primerna za visokotemperaturno paro, vročo vodo in procesne tekočine, z možnostmi obdelave, ki so na voljo za različne zahteve namestitve.

Zmogljivost v pogojih visoke temperature

Dolgotrajna izpostavljenost vročini lahko povzroči izgubo dimenzijske stabilnosti cevi iz ogljikovega jekla ali deformacijo, če material in delovni pogoji niso pravilno usklajeni. Iz tega razloga je cev zasnovana glede na določene temperaturne in tlačne meje, namesto da bi jo obravnavali kot brezšivno cev za splošno uporabo.

Odpornost proti lezenju pri visokih temperaturah

Pri neprekinjeni uporabi pri 425 °C je cev zasnovana tako, da ohranja stabilne dimenzije in je odporna na plastično deformacijo in širitev premera. To je še posebej pomembno za cevovode, ki ostanejo pri povišanih temperaturah dolgo časa.

Odpornost na toplotno utrujenost

Industrijski cevovodi se lahko večkrat segrevajo in ohlajajo namesto konstantne temperature. Cev je zasnovana tako, da vzdrži temperaturne cikle in zmanjša tveganje za pokanje, povezano s ponavljajočimi se temperaturnimi spremembami.

Zmogljivost pri visokih temperaturah in tlaku

Nazivni visokotemperaturni tlak je 10 MPa pri stalni temperaturi 425°C. Za dejanski projekt je treba tlačno zmogljivost še vedno preveriti glede na velikost cevi, debelino stene, razred materiala, projektno temperaturo in veljavno inženirsko kodo.

Enotna struktura materiala

Uporaba nadzorovanih surovin iz ogljikovega jekla in brezšivna proizvodnja pomagata zagotoviti gosto steno cevi z dosledno kontinuiteto materiala. To je pomembno za aplikacije, kjer lahko lokalizirane okvare postanejo problem pri stalni temperaturi in tlaku.

Osnovne tehnične specifikacije

Izbira materiala in standarda

Pravi material je odvisen od dejanske delovne temperature in pogojev uporabe. Različni razredi se ne smejo zamenjati zgolj zato, ker so njihove nazivne mere cevi enake.

Do 350°C

Za srednje- in nizkotlačne cevovode za paro, olje za prenos toplote in toplo vodo je brezšivna jeklena cev 20G v skladu z GB 3087 prednostna možnost v priloženi izbirni shemi.

ASTM A106 Gr.B se lahko uporabi kot alternativa.

GB/T 8163 20# je treba obravnavati previdno in je namenjen za nizkotlačne, nekritične odcepe in ne za zahtevne storitve pri visokih temperaturah.

350–425 °C

Za dolgoročno neprekinjeno uporabo pare pri visokih temperaturah uporabite 20G v skladu z GB 3087 ali ASTM A106 Gr.B v skladu z zasnovo projekta.

Za to temperaturno območje mora dokumentacija o materialu vključevati zahtevane visokotemperaturne mehanske lastnosti in zapise o neporušitvenem testiranju, kjer je določeno v projektu.

Navadne GB/T 8163 20# ne bi smeli nadomestiti določene visokotemperaturne cevi zgolj zaradi znižanja nabavnih stroškov.

425–450 °C

Pri tem temperaturnem območju je treba cev iz ogljikovega jekla upoštevati le za kratkotrajno ali občasno uporabo.

Potrebna je ocena lezenja, intervale pregledov pa je treba skrajšati, če se začasno uporablja ogljikovo jeklo. Za formalno inženirsko načrtovanje je prednostno jeklo iz zlitine kroma in molibdena.

Nad 450°C

Brezšivne cevi iz ogljikovega jekla se ne smejo uporabljati za dolgotrajno delovanje nad 450 °C.

Priložena navodila za izbiro priporočajo toplotno odporno legirano jeklo, kot so:

● 15CrMoG — do 510°C

● 12Cr1MoVG — do 570°C

Končna izbira materiala mora slediti dejanski inženirski zasnovi, delovnim pogojem in veljavnim standardom.

Kjer se uporablja

Ta cev se uporablja predvsem v sistemih, kjer se temperatura in tlak vzdržujeta dalj časa.

Tipične aplikacije vključujejo:

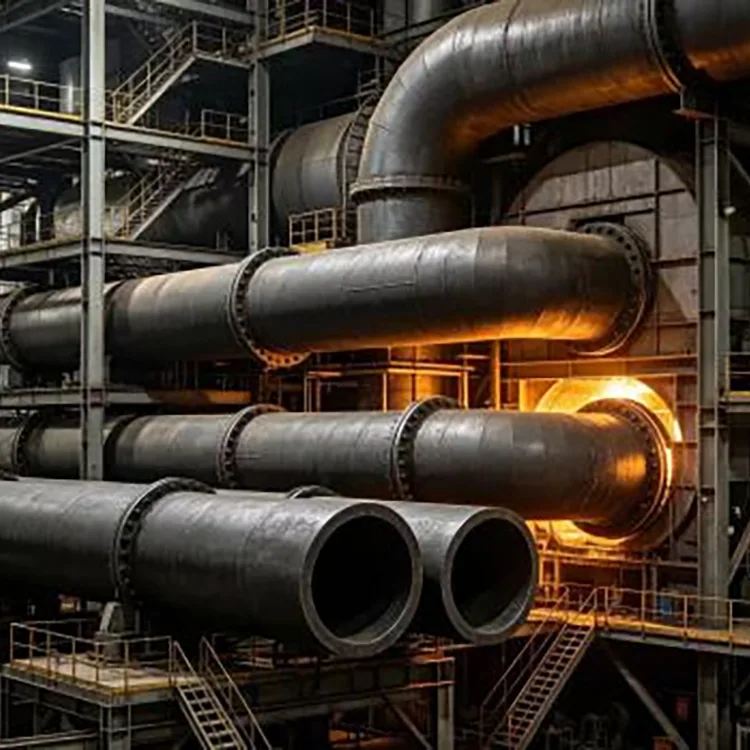

Proizvodnja električne energije

Uporablja se za pomožne cevovode okoli kotlov elektrarn in druge termoenergetske opreme, kjer se topla voda ali para prenaša pod nadzorovanimi delovnimi pogoji.

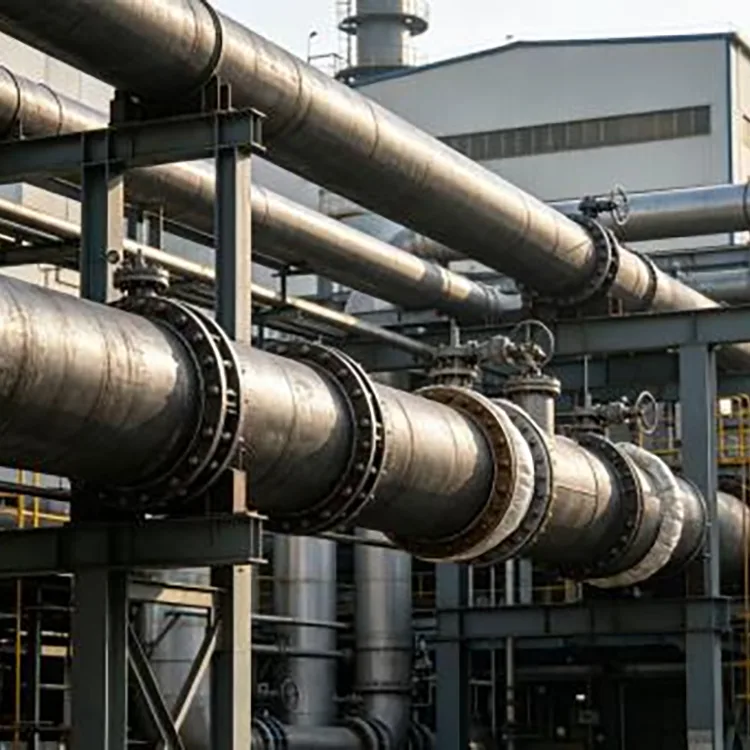

Industrijski parovodi

Primerno za visokotemperaturni prenos pare v industrijskih obratih, vključno s procesnimi parnimi vodi in nosilnimi cevovodi.

Cevi za kemični proces

Uporablja se za visokotemperaturne procesne tekočine, kjer je izbrana kakovost ogljikovega jekla združljiva z delovno temperaturo, tlakom in medijem.

Rekuperacija odpadne toplote

Uporablja se v sistemih za rekuperacijo odpadne toplote, kjer je treba vroče tekočine ali paro prenašati med procesno opremo.

Oprema za izmenjavo toplote

Uporablja se za cevovode, povezane z visokotemperaturnimi toplotnimi izmenjevalniki in pripadajočo toplotno opremo.

Aplikacije, kjer se ne sme uporabljati

Pravilna izbira pomeni tudi vedeti, kdaj cevi ne smete uporabiti.

Ta izdelek ni priporočljiv za:

● Močno korozivni kislinski ali alkalni mediji

● Dolgotrajna uporaba nad 450°C

● Nizkotemperaturni/visokotlačni pogoji, ki zahtevajo namenske nizkotemperaturne vrste cevi

Za posebne medije ali ekstremne temperature je treba material ponovno oceniti, namesto da bi raztopino ogljikovega jekla vsilili v neprimerno uporabo.

Proizvodni proces

Za visokotemperaturne cevi je nadzor proizvodnje tesno povezan s končno dimenzijsko in mehansko zmogljivostjo. Ronghengov sistem dobave zajema proizvodnjo in predelavo brezšivnih jeklenih cevi, pri čemer se preverjanja kakovosti izvajajo od vhodnega materiala do pregleda končnega izdelka.

Splošna proizvodna pot vključuje:

Pregled surovin → Ogrevanje → Prebadanje → Valjanje → Dimenzioniranje → Hlajenje → Ravnanje → Rezanje → Pregled površine → Nedestruktivno testiranje, če je potrebno → Končni pregled → Pakiranje in pošiljanje

Inšpekcija surovin

Pred proizvodnjo se vhodni jekleni materiali preverijo glede na zahtevano kakovost in nabavno specifikacijo. Materialna dokumentacija, kemična sestava in mehanske lastnosti se pregledajo glede na zahteve naročila.

Za določene stopnje, kot sta 20G in ASTM A106 Gr.B, mora material ustrezati veljavnemu standardu in projektni dokumentaciji.

Ogrevanje in piercing

Pripravljeno jekleno gredico se segreje na zahtevano temperaturo obdelave in preluknja, da se oblikuje začetni votel profil. Nadzor ogrevanja je pomemben, saj lahko prekomerno ali nezadostno segrevanje vpliva na kasnejše oblikovanje in končno strukturo cevi.

Valjanje in dimenzioniranje

Votla lupina gre skozi faze valjanja in kalibriranja, da dobi zahtevani zunanji premer in debelino stene.

Nadzor dimenzij na tej stopnji se osredotoča na:

● Zunanji premer

● Debelina stene

● Enotnost sten

● Dolžina cevi

● Naravnost

Hlajenje in ravnanje

Po oblikovanju se za stabilizacijo dimenzij cevi uporabi kontrolirano hlajenje in ravnanje. Ravnost se preveri, preden gre cev v končno obdelavo.

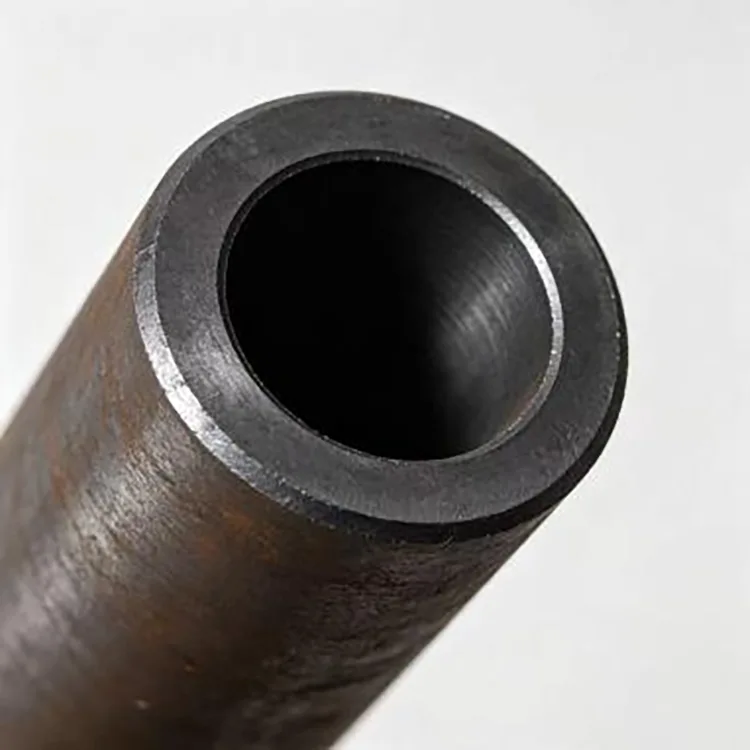

Rezanje in priprava konca

Cev se lahko dobavi v zahtevanih dolžinah. Rezanje fiksne dolžine, posnemanje koncev cevi in ​​poliranje notranjih sten je mogoče urediti v skladu s potrjeno specifikacijo naročila.

Tovarniški nadzor kakovosti

Visokotemperaturne cevi so pogosto nameščene v sistemih, kjer zamenjava okvarjenega odseka pomeni zaustavitev opreme. Iz tega razloga mora nadzor kakovosti zajemati več kot pregled videza in dimenzij.

Ronghengov inšpekcijski postopek lahko vključuje:

Preverjanje materiala

Vrsta jekla, dokumentacija o materialu ter zahtevane kemijske in mehanske lastnosti se preverijo glede na nabavno specifikacijo.

Dimenzijski pregled

Zunanji premer, debelina stene, dolžina in ravnost se preverijo, da se potrdi, da končna cev izpolnjuje dogovorjene zahteve.

Površinski pregled

Površina cevi se preveri glede vidnih napak, čezmerne oksidacije in drugih pogojev, ki bi lahko vplivali na kasnejšo uporabo ali predelavo.

Nedestruktivno testiranje

Kadar to zahteva naročilo ali inženirski projekt, je mogoče organizirati neporušitveno testiranje za identifikacijo notranjih prekinitev, ki jih ni mogoče potrditi z vizualnim pregledom.

Končni pregled serije

Končane cevi se pred pakiranjem preverijo po specifikaciji in proizvodni seriji. Količina, dimenzije, oznake in zahtevani inšpekcijski dokumenti so potrjeni pred odpremo.

Doslednost paketov za projektna naročila

Za inženirske projekte prejem pravilne specifikacije v prvi pošiljki ni dovolj. Če projekt zahteva več serij, lahko razlike med pošiljkami povzročijo težave med namestitvijo in prevzemom na mestu.

Rongheng organizira proizvodnjo in pregled v skladu s potrjenimi zahtevami naročila. Pri ponovnem naročanju se lahko prvotni razred materiala, dimenzije, zahteve glede obdelave in pogoji pregleda uporabijo kot referenca za naslednje serije.

Ta pristop je še posebej uporaben za projekte, ki zahtevajo več dobav iste specifikacije cevi.

Obdelava in dobava po meri

Različna mesta namestitve zahtevajo različne dolžine cevi in ​​končne pogoje. Rongheng lahko uredi nadaljnjo obdelavo na podlagi potrjenih risb ali specifikacij.

Razpoložljiva obdelava vključuje:

● Rezanje po fiksni dolžini

● Posnemanje konca cevi

● Poliranje notranjih sten

● Druge dogovorjene zahteve glede obdelave

Za masovna inženirska naročila bi morali kupci pred ponudbo zagotoviti zahtevani razred cevi, velikost, debelino stene, dolžino, delovno temperaturo, delovni tlak, servisni medij in zahteve za pregled.

To omogoča, da se specifikacija cevi ujema z dejansko uporabo, namesto da bi navedli ponudbo samo glede na premer in debelino stene.

Kaj morajo kupci potrditi pred naročilom

Za storitve pri visokih temperaturah je treba pred nakupom potrditi naslednje informacije:

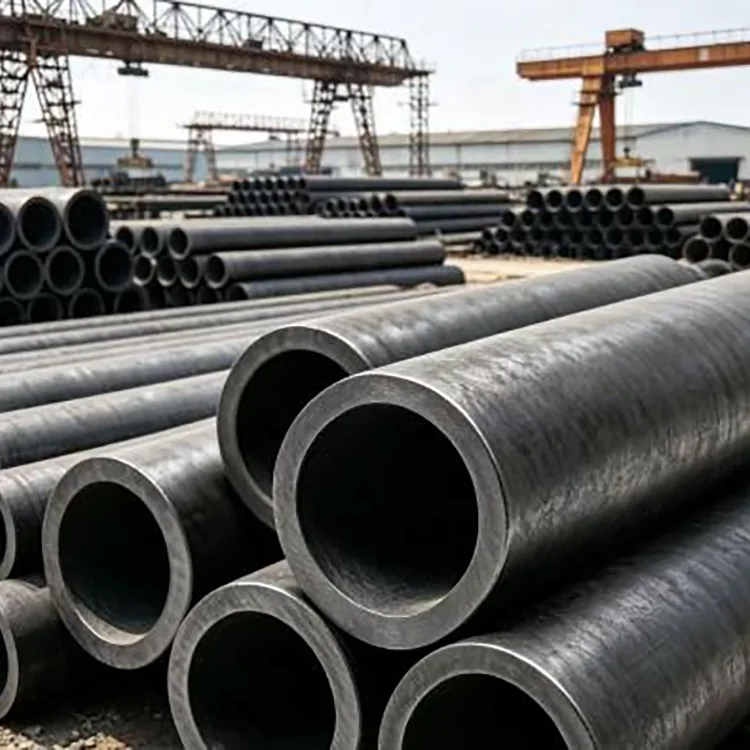

Dobava in dostava

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. deluje kot mednarodna prodajna platforma podjetja Tianjin Gefu Steel in sodeluje z viri za proizvodnjo jekla v Daqiuzhuangu v Tianjinu, glavnem območju proizvodnje in distribucije jekla.

Ponudba zajema brezšivne jeklene cevi, varjene jeklene cevi, pocinkane cevi, jeklene profile in izdelke za fotovoltaično montažo. To omogoča podjetju, da obravnava standardne nabave jeklenih cevi in ​​projektna naročila, ki vključujejo določene materiale, dimenzije, obdelavo in inšpekcijske zahteve.

Pri naročilih v razsutem stanju je razpored proizvodnje potrjen glede na specifikacijo cevi, količino, zahteve glede obdelave in načrt dostave. Cilj je ohraniti skladnost dobavljene cevi z odobreno nabavno specifikacijo od proizvodnje do odpreme.

pogosta vprašanja

V1: Kakšna je razlika med navadno brezšivno cevjo iz ogljikovega jekla in visokotemperaturno brezšivno cevjo iz ogljikovega jekla?

Glavna razlika ni le v tem, ali je cev brezšivna. Dolgoročno delovanje pri visokih temperaturah zahteva, da se razred materiala, standard izdelave, mehanske lastnosti, delovna temperatura in tlak upoštevajo skupaj. Brezšivne cevi za splošno uporabo se ne bi smele samodejno obravnavati kot primerne za neprekinjeno delovanje pri visokih temperaturah.

V2: Ali se lahko ta cev uporablja za paro 400 °C?

Da, 20G v skladu z GB 3087 ali ASTM A106 Gr.B je mogoče upoštevati za neprekinjeno visokotemperaturno območje 350–425 °C v priloženi izbirni shemi. Pri končni izbiri je treba upoštevati tudi konstrukcijski tlak, debelino stene, trajanje delovanja in veljavne tehnične zahteve.

V3: Ali lahko cev prenese 10 MPa pri 425 °C?

Naveden nazivni tlak pri visoki temperaturi je 10 MPa pri konstantni temperaturi 425 °C. Dejanska zasnova projekta mora preveriti zahtevo glede tlaka glede na dimenzije cevi, razred materiala, kodo načrtovanja in delovne pogoje.

V4: Ali lahko dobavite visokotemperaturne brezšivne cevi s fiksno dolžino?

ja Rezanje na fiksno dolžino je možno po potrjenem naročilu. Po potrebi je mogoče urediti tudi posnemanje koncev cevi in ​​poliranje notranjih sten.

V5: Ali lahko zagotovite dokumente o nedestruktivnem testiranju in pregledu?

ja Dokumentacija o neporušitvenem testiranju in inšpekciji se lahko uredi glede na naročilo in zahteve projekta. Kupci morajo določiti zahtevano stopnjo inšpekcijskega pregleda pred proizvodnjo.

V6: Katere informacije naj navedem za ponudbo?

Najbolj uporabne informacije so razred materiala, veljavni standard, zunanji premer, debelina stene, dolžina cevi, delovna temperatura, delovni tlak, delovni medij, količina in zahteve za pregled. Risbe ali specifikacije projekta se lahko zagotovijo tudi, ko je potrebna dodatna obdelava.

V7: Ali je ta cev primerna za temperature nad 450 °C?

Ne. Dolgotrajno delovanje nad 450 °C je izven priporočenega območja za cevi iz ogljikovega jekla v tej izbirni shemi. Toplotno odporno legirano jeklo, kot je 15CrMoG ali 12Cr1MoVG, je treba oceniti za delovanje pri višjih temperaturah.

V8: Kako je treba namestiti visokotemperaturne cevi?

Cevni sistem potrebuje dovolj prostora za toplotno raztezanje. Izbrati je treba visokotemperaturne prirobnice in ustrezne tesnilne materiale, hladnih cevi pa med namestitvijo ne smete siliti v poravnavo. Pravilna namestitev pomaga nadzorovati toplotno obremenitev, deformacijo in puščanje med delovanjem.

V9: Kako dolgo se lahko cev neprekinjeno uporablja?

Priložena specifikacija izdelka navaja zahtevano življenjsko dobo 8+ let pri neprekinjenem delovanju brez napak. Dejanska življenjska doba je odvisna od delovne temperature, tlaka, medija, pogojev korozije, toplotnega cikla, namestitve in vzdrževanja, zato je treba pred določitvijo pričakovane življenjske dobe oceniti pogoje projekta.

Zakaj izbrati Rongheng za projektno dobavo?

Pri tej vrsti cevi odločitve o nakupu običajno temeljijo na več kot ceni na tono. Razred materiala, temperaturna ocena, debelina stene, zahteve za inšpekcijo, obdelava in doslednost serije vplivajo na to, ali je cev mogoče sprejeti in pravilno namestiti.

Rongheng združuje vire za proizvodnjo jekla v Tianjinu z izkušnjami pri dobavi mednarodnih projektov, podpira standardne specifikacije kot tudi rezanje s fiksno dolžino, posnemanje, poliranje in druge potrjene zahteve glede obdelave.

Za projekt visokotemperaturnega cevovoda lahko kupci najprej zagotovijo delovno temperaturo, tlak, medij in zahtevani standard. Rongheng lahko nato uskladi razpoložljivo specifikacijo cevi z zahtevami glede nakupa in potrdi ustrezen material, inšpekcijo in pogoje dostave pred proizvodnjo.
