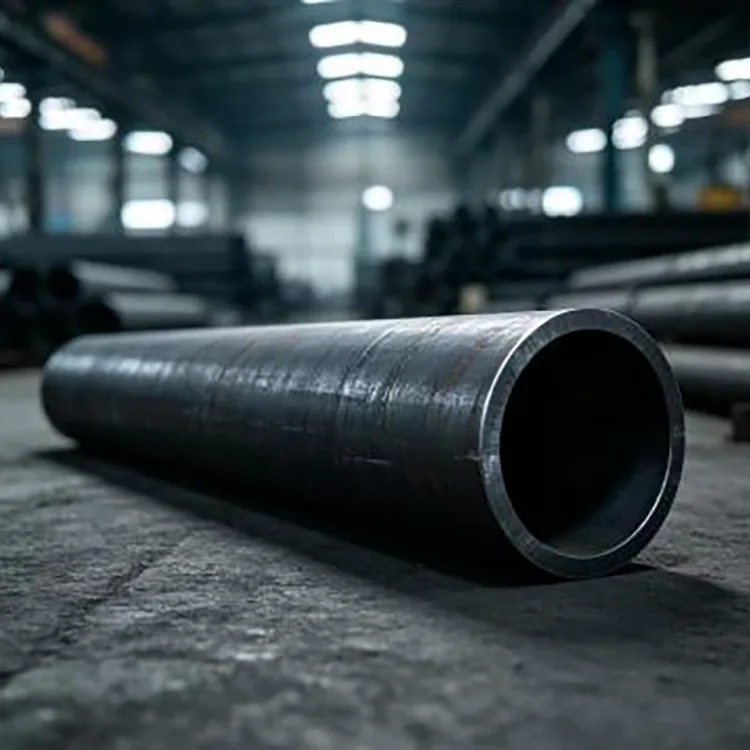

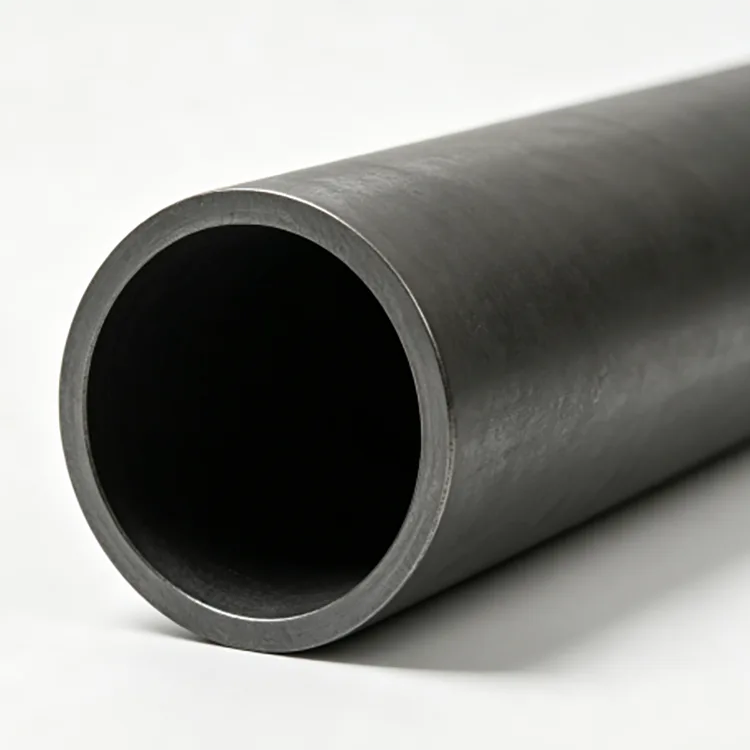

Brezšivne cevi iz ogljikovega jekla za cevovodne sisteme

Brezšivne cevi iz ogljikovega jekla za cevovodne sisteme so izdelane iz trdne jeklene gredice in ne iz jeklenega traku z vzdolžnim varjenim šivom. Gredica se segreje, preluknja, da se oblikuje votla lupina, nato pa se valja ali hladno vleče, da se doseže zahtevani premer in debelina stene.

Pri cevovodnih sistemih glavni razlog za uporabo brezšivnih cevi ni le ta, da imajo "večjo trdnost". Njegova konstrukcija odstrani vzdolžni zvar, ki ga najdemo v varjeni cevi, kar je lahko pomemben dejavnik pri določenih visokotlačnih, visokotemperaturnih ali kritičnih aplikacijah.

Končano cev je mogoče dobaviti v črnem stanju, dekapirano in pasivirano, polirano, premazano z oljem za zaščito pred rjo ali obdelano z drugo dogovorjeno površinsko zaščito. Končna specifikacija mora temeljiti na mediju, temperaturi, tlaku, načinu povezave in veljavnem standardu cevovoda.

Design Range

Material

Ogljikovo jeklo 20# se običajno uporablja za splošni transport tekočin in običajne mehanske aplikacije.

Q235B je primeren za splošne konstrukcijske in podporne aplikacije, kjer dizajn zahteva ta razred.

Q345B se lahko upošteva za aplikacije, ki zahtevajo večjo trdnost, ob upoštevanju veljavne specifikacije cevi.

A106 Gr.B je običajna izbira za brezšivne cevi iz ogljikovega jekla, ki se uporabljajo pri visokih temperaturah. ASTM A106/A106M-26 zajema brezšivne cevi iz ogljikovega jekla za uporabo pri visokih temperaturah in vključuje zahteve za mehansko testiranje, hidrostatično testiranje in neporušitveno električno testiranje.

A53 Gr.B spada v širšo specifikacijo cevi, ki zajema brezšivne in varjene črne in vroče pocinkane cevi, zato mora kupec jasno navesti, da je zahtevani izdelek brezšivni. ASTM A53/A53M-24 zajema NPS 1/8 do NPS 26 in vključuje hidrostatične in druge zahteve za inšpekcijo.

Najprej izberite standard

Za različne storitve so namenjeni različni standardi.

Za splošni transport tekočin na Kitajskem je trenutni standard za brezšivne jeklene cevi za tekoče storitve GB/T 8163-2018.

Za uporabo pri visokih temperaturah je ASTM A106/A106M posebej namenjen za brezšivne cevi iz ogljikovega jekla za uporabo pri visokih temperaturah.

GB 9948-2013 za krekiranje nafte in s tem povezane petrokemične peči, toplotne izmenjevalnike in tlačne cevi zajema brezšivne jeklene cevi za krekiranje nafte.

Zato mora povpraševanje po cevovodu navesti delovni medij in delovno temperaturo, ne le zunanji premer in debelino stene.

Tlak in temperatura

Dobavljeni obseg izdelkov pokriva 0,6–32 MPa in -20 °C do 450 °C, vendar jih ne bi smeli obravnavati kot eno univerzalno oceno za vsako cev.

Dovoljeni tlak je odvisen od zunanjega premera, debeline stene, razreda jekla, projektne temperature, dovoljene korozije, konfiguracije spoja in veljavne konstrukcijske kode.

Tudi temperatura vpliva na zmogljivost materiala. Cevi, ki je primerna za vodo z normalno temperaturo, ni mogoče samodejno uporabiti za visokotemperaturno paro preprosto zato, ker je debelina stene enaka.

Za visokotemperaturne sisteme je zato treba pred nakupom potrditi standard materiala in konstrukcijsko kodo.

Zakaj brezšivne cevi?

Odsotnost vzdolžnega zvara je uporabna pri aplikacijah, kjer mora stena cevi zagotavljati neprekinjeno telo po obodu.

Za številne navadne nizkotlačne sisteme so lahko varjene cevi bolj ekonomične.

Brezšivne cevi postanejo pomembnejše, ko projekt zahteva brezšivne specifikacije zaradi tlaka, temperature, kritičnosti storitve ali veljavne kode.

Ta razlika je pomembna za nabavo. "Brezšivno" mora biti zahteva v specifikaciji nakupa, ko to zahteva inženirski načrt, in ne predpostavka, ki temelji na videzu cevi.

Pretok cevovoda

Pri transportu tekočine na padec tlaka vplivajo notranji premer, dolžina cevi, pretok, viskoznost tekočine, fitingi in stanje notranje površine.

Večji notranji premer lahko zmanjša hitrost pretoka in izgubo zaradi trenja, medtem ko lahko manjši premer poveča črpanje.

Zaradi tega mora dimenzioniranje cevi temeljiti na zahtevanem pretoku in dovoljenem padcu tlaka. Nato je treba ločeno preveriti debelino stene za tlačne in mehanske zahteve.

Debelina stene

Zagotavlja tlačno odpornost, dovoljuje korozijo, kjer je to potrebno, prispeva k mehanski togosti in vpliva na zunanjo nosilnost cevovoda.

Dobavljeno območje je 1–50 mm, s tlačno serijo SCH, ki je na voljo za ustrezna projektna naročila.

Debelejša stena ni samodejno boljša. Poveča težo materiala, stroške in včasih zahteve glede varjenja ali upogibanja. Pravilna debelina mora izhajati iz projektnega tlaka, temperature, razreda materiala in dovoljene korozije.

Cevovodne aplikacije

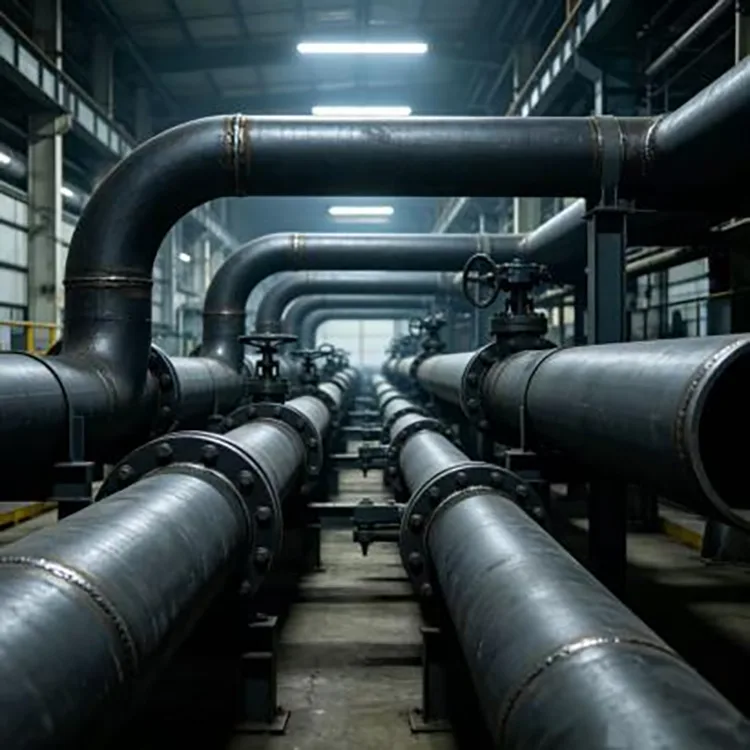

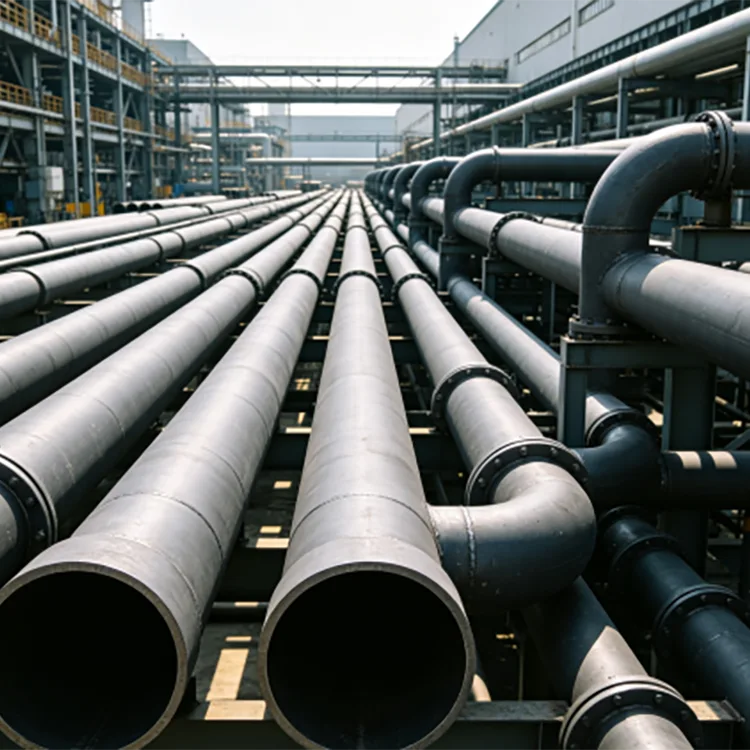

Brezšivne cevi iz ogljikovega jekla za cevovodne sisteme se uporabljajo v številnih industrijskih sistemih.

V elektrarnah se lahko uporablja za izbrane parne, vodne in pomožne cevne sisteme, kjer sta material in temperaturna ocena primerna.

V kemičnih obratih se uporablja za procesne cevovode, sisteme za prenos toplote in priključke opreme z ustrezno izbiro materiala.

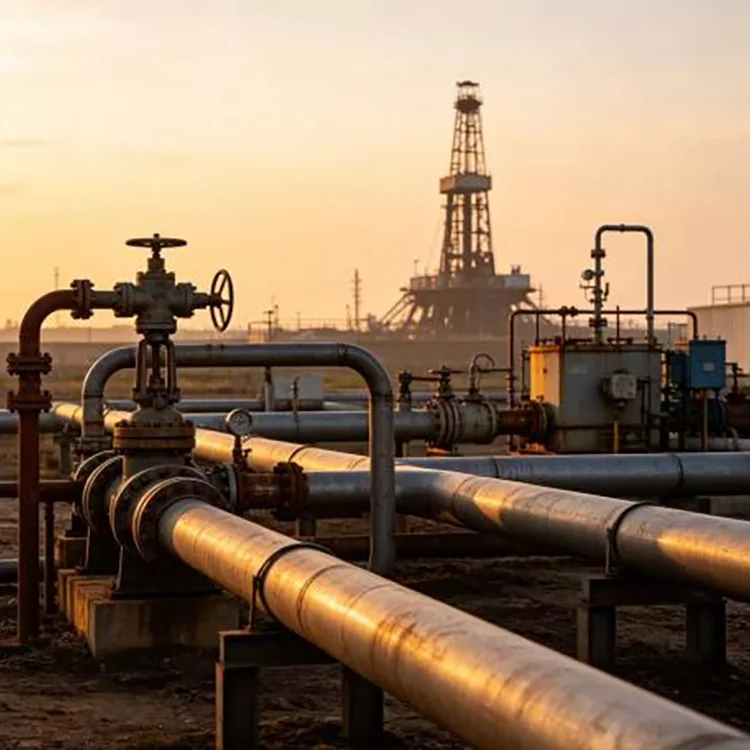

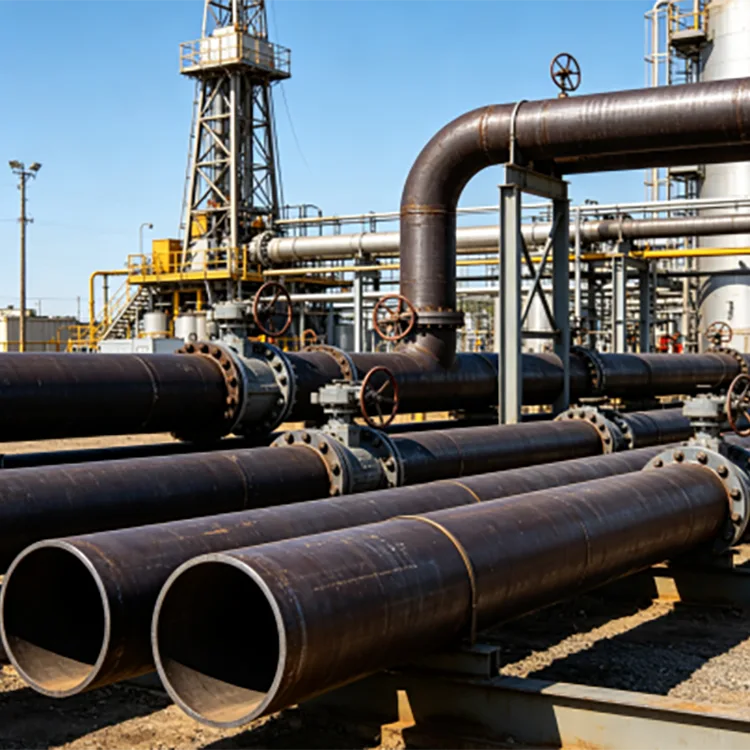

V naftnih in plinskih objektih se brezšivne cevi lahko uporabljajo v izbranih tlačnih in procesnih linijah, kjer to dovoljujeta določena kakovost in standard.

V mehanski opremi lahko služi kot hidravlične cevi, cevi opreme in tlačno nosilne povezave.

V industrijskih pripomočkih se uporablja za stisnjen zrak, vodo in druge procesne medije v skladu z veljavnimi servisnimi zahtevami.

Storitev pri visokih temperaturah

Za visokotemperaturne cevovode je treba cev izbrati od temperaturne zahteve nazaj.

Če linija prenaša visokotemperaturno paro ali drug vroč procesni medij, mora kupec potrditi razred materiala, projektno temperaturo, tlak, razporeditev izolacije in dodatek za raztezanje.

ASTM A106/A106M-26 posebej pokriva brezšivne cevi iz ogljikovega jekla za uporabo pri visokih temperaturah in zahteva, da je cev primerna za postopke, kot so krivljenje, prirobničenje in varjenje, če je to pravilno določeno.

Cevi za tekočino za splošno rabo ne smete zamenjati za visokotemperaturno samo zato, ker je nazivna velikost enaka.

Vkopani cevovodi

Brezšivne jeklene cevi se lahko uporabljajo v podzemnih cevovodnih sistemih, vendar črna jeklena površina ne zagotavlja dolgoročne podzemne zaščite pred korozijo.

Za vkopane storitve lahko zunanja zaščita vključuje ustrezne protikorozijske premaze, sisteme ovojov ali katodne zaščitne ukrepe v skladu s projektom.

Tla sama so lahko pomemben vir korozije. Vsebnost vlage, pH, soli, drenaža in pogoji blodečih tokov vplivajo na potrebno zaščito.

Če cevovod v notranjosti prenaša korozivni medij, je treba upoštevati tudi združljivost notranjega materiala.

Možnosti površine

Cev se lahko dobavi v različnih površinskih pogojih.

Črna: običajno neobdelano stanje za številne namene izdelave in industrijskih cevovodov.

Lužena in pasivirana: uporabna, ko je potrebna čistejša površina.

Polirano: izbrano za aplikacije, kjer ima površinska obdelava posebno vlogo.

Olje za zaščito pred rjo: uporabno za zaščito pri skladiščenju in transportu.

Vroče pocinkano: na voljo za primerne aplikacije, kjer je potrebna zunanja atmosferska zaščita pred korozijo.

Končno površinsko obdelavo je treba izbrati glede na medij in servisno okolje, ne pa uporabiti kot splošno nadgradnjo.

Konci in izdelava

Za vgradnjo v cevovod se lahko konci cevi pripravijo glede na način povezave.

Gladki konci so primerni za določene varjene povezave.

Poševne konce je mogoče pripraviti za sočelno varjenje.

Konce z navojem je mogoče urediti za primerne aplikacije z manjšim premerom.

Rezanje s fiksno dolžino lahko zmanjša tudi izdelavo na terenu, ko je risba cevovoda že dokončana.

Če bo cev varjena v tlačni sistem, mora končna priprava slediti projektu varjenja in oblikovanju spoja.

Inšpekcija

Za tlačni cevovod samo pregled videza ni dovolj.

Načrt inšpekcijskega pregleda lahko vključuje verifikacijo materiala, merjenje dimenzij, vizualni pregled, hidrostatični preizkus in ustrezen neporušitveni pregled v skladu z izbranim standardom.

ASTM A106/A106M-26 vključuje zahteve za natezno, upogibno, sploščeno, hidrostatično in neporušitveno električno preskušanje v svojem obsegu.

ASTM A53/A53M-24 vključuje tudi določbe o napetostnem, upogibnem, sploščenem, hidrostatičnem in neporušitvenem električnem preskušanju cevi, ki jih zajema ta specifikacija.

Za projektno naročilo mora kupec določiti zahtevane teste pred proizvodnjo, namesto da bi jih poskušal dodati po odpremi.

Kontrola kakovosti

Material se preverja od vhodnega jekla do pregleda dokončane cevi.

Kemična sestava in identiteta materiala se preverjata glede na navedeno stopnjo. Premer, debelina stene, dolžina in ravnost se preverjajo med pregledom končnega izdelka.

Pri kritičnih naročilih lahko dodatna kontrola vključuje hidrostatične preiskave in neporušne preiskave po izbranem standardu.

Materialni certifikati se morajo ujemati z dejansko proizvodno serijo. Če projekt zahteva neodvisno preverjanje, se lahko pred odpremo dogovori za pregled tretje osebe.

Izbira cevi glede na aplikacijo

To so navodila za nabavo in ne nadomestki za načrtovanje cevovoda.

Proizvodna pot

Pot proizvodnje brezšivnih cevi se začne s trdno gredico.

Jeklene gredice → ponovno segrevanje → rotacijsko prebadanje → vroče valjanje / dimenzioniranje → toplotna obdelava, kjer je potrebno → ravnanje → rezanje → pregled → končna obdelava → pakiranje

Pri nekaterih velikostih in specifikacijah se lahko po stopnji vroče obdelave uporabi hladno vlečenje ali hladno valjanje, da se dosežejo strožje dimenzije in površinske zahteve.

Dejanska proizvodna pot je odvisna od velikosti cevi, razreda in naročenega standarda.

Zakaj izbrati nas?

Omrežje dobave jekla Tianjin Daqiuzhuang podpira pridobivanje, inšpekcijo, rezanje, obdelavo cevi in ​​logistiko za projektna naročila.

Razpoložljivi razpon zajema zunanji premer 21–630 mm in debelino stene 1–50 mm, standardne dolžine 6 m in 12 m ter dolžine po meri za potrebe projekta.

Materiale je mogoče razporediti glede na predvideno storitev, vključno z 20#, Q235B, Q345B, A106 Gr.B in A53 Gr.B, kjer izbrani standard dovoljuje razred.

Za projekte cevovodov lahko naročilo vključuje rezanje, poševno rezanje, pripravo površine in drugo dogovorjeno obdelavo pred dostavo.

Potrdila o materialu in zapisniki o inšpekcijskih pregledih se lahko dobavijo v skladu z zahtevami nakupa, pri čemer je na voljo pregled tretjih oseb za projekte, ki zahtevajo neodvisno preverjanje.

Za izvozna naročila je mogoče povezovanje cevi, zaščito pred vlago, nakladanje zabojnikov in dokumentacijo uskladiti prek logističnega omrežja Tianjin.

Informacije o nabavi

Koristna poizvedba mora vključevati medij cevovoda, projektni tlak, projektno temperaturo, standard cevi, razred jekla, zunanji premer, debelino stene, dolžino in količino.

Na primer:

GB/T 8163 / 20# / brezšivni / 114,3 × 8 mm / 6 m / vodovod / 100 MT

Za storitve pri visokih temperaturah:

ASTM A106 Gr.B / brezšivni / 8 in / SCH40 / 12 m / visokotemperaturna procesna linija

Te informacije dobavitelju omogočajo, da identificira pravi izdelek, namesto da bi naročilo ujemal le po premeru.

pogosta vprašanja

Q1. Zakaj uporabljati brezšivne cevi namesto varjenih?

Brezšivne cevi nimajo vzdolžnega varjenega šiva in so določene za številne pritiske, temperature in kritične uporabe. Ali je potrebno, je odvisno od kode projekta in delovnih pogojev.

Q2. Kateri materiali so na voljo?

Dobavljeni obseg vključuje 20#, Q235B, Q345B, A106 Gr.B in A53 Gr.B, v skladu z veljavnim standardom za izdelke.

Q3. Ali se cev lahko uporablja za visokotemperaturno paro?

Da, ko sta izbrani material in standard primerna za projektirano temperaturo in tlak. ASTM A106 je posebej namenjen za brezšivne cevi iz ogljikovega jekla za uporabo pri visokih temperaturah.

Q4. Kakšen je največji delovni tlak?

Dobavljeno referenčno območje izdelka dosega 32 MPa, vendar je treba dovoljeni delovni tlak izračunati za dejanski premer, debelino stene, material, temperaturo in konstrukcijsko kodo.

V5. Kakšno temperaturno območje lahko prenese cev?

Priloženo referenčno območje je od -20 °C do 450 °C. To ni univerzalna ocena za vse stopnje in velikosti; veljavni standard materiala in konstrukcijska koda določata dejansko dovoljeno delovno temperaturo.

V6. Ali se lahko cev uporablja pod zemljo?

Da, vendar bi moralo neobdelano ogljikovo jeklo običajno dobiti ustrezno zunanjo zaščito pred korozijo za vkopano uporabo. Pri načrtovanju korozije je treba upoštevati kemijo tal in vlažnost.

V7. Ali lahko zagotovite tlačne stene SCH40 ali druge debeline?

ja Debeline sten tlačne serije, kot je SCH40, se lahko dobavijo, če so združljive z izbrano velikostjo cevi in ​​standardom.

V8. Ali je mogoče cev rezati in prirezati?

ja Rezanje po fiksni dolžini in poševni rob na koncih je mogoče urediti glede na risbe cevovoda in zahteve za varjenje.

V9. Ali je mogoče Q235B uporabiti namesto A106 Gr.B?

Ne kot samodejna zamenjava. Ocene pripadajo različnim specifikacijam in imajo različne zahteve. Cev mora izpolnjevati standard, ki ga določa načrt cevovoda.

V10. Kateri standard se uporablja za navadne brezšivne cevi za transport tekočine na Kitajskem?

GB/T 8163-2018 je trenutni kitajski standard za brezšivne jeklene cevi za uporabo s tekočinami.

V11. Ali je A53 Gr.B razred brezšivnih cevi?

A53/A53M zajema brezšivne in varjene cevi. Če se zahteva brezšivna cev, mora naročilnica izrecno navesti brezšivni izdelek.

V12. Katere inšpekcijske dokumente je mogoče predložiti?

Dobavljivi so lahko materialni certifikati, zapisi o pregledu dimenzij in dogovorjena poročila o preskusih. Hidrostatično testiranje, neporušitveno testiranje in inšpekcijo tretje osebe je mogoče organizirati v skladu s specifikacijo projekta.
