Precizna jeklena pravokotna cev

Precizna jeklena pravokotna cev je razvita za aplikacije, kjer geometrija običajne kvadratne ali pravokotne cevi ni dovolj natančna za končno montažo.

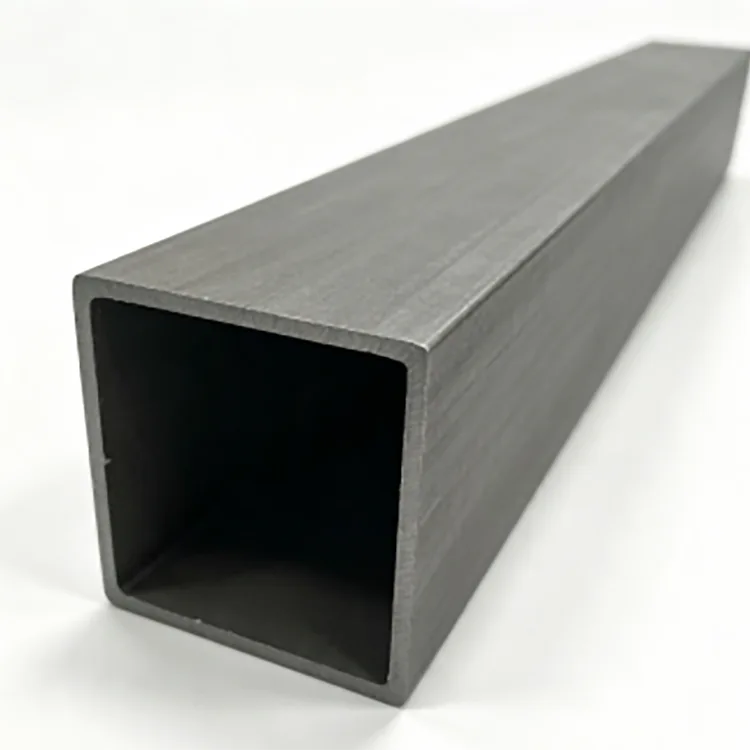

Namesto vidno zaobljenega vogala je profil oblikovan tako, da ustvari definiran kotni profil 90°. To olajša poravnavo sosednjih delov, ohranjanje ravnih vizualnih linij in nadzor nad končnimi dimenzijami izdelanih okvirjev.

Cev je izdelana iz ogljikovega jekla Q235B ali Q355B s postopnim hladnim oblikovanjem, visokofrekvenčnim varjenjem, dimenzioniranjem, ravnanjem in natančnim rezanjem. Proizvodni proces se osredotoča na geometrijo vogalov, doslednost debeline stene, ravnost in nadzor dimenzij, ne pa zgolj na proizvodnjo standardnega votlega profila.

For indoor structural frames, equipment bases, display structures, racks, partitions, and decorative steelwork, this profile can reduce the amount of fitting and surface correction required during fabrication.

Tehnične specifikacije

Zakaj je 90° kotni profil pomemben

Konvencionalen votel profil ima običajno zaobljen zunanji vogal, ustvarjen med oblikovanjem. Ta radij je sprejemljiv za številne konstrukcijske aplikacije, vendar lahko postane neprijeten, ko se morata dva elementa tesno srečati ali ko sam vogal po zaključku ostane viden.

Pravokotni profil je namenjen situacijam, kjer geometrija vogala vpliva na izdelavo.

Boljša poravnava sklepov

Določen kotni profil omogoča lažjo namestitev cevi proti drugemu ravnemu odseku. Za okvirje, predelne stene, strukture opreme in arhitekturno jekleno konstrukcijo lahko boljša poravnava zmanjša potrebo po pretiranem brušenju ali polnilnem delu.

Skladne dimenzije

Debelina stene in dimenzije preseka se kontrolirajo med oblikovanjem in dimenzioniranjem. Dosledna geometrija je še posebej pomembna, ko se cev obdeluje z opremo za avtomatsko rezanje, vrtanje, varjenje ali sestavljanje.

Čistejši končni videz

Pri izpostavljenih jeklenih okvirjih in okrasnih strukturah ravni robovi in ​​nadzorovani vogali ustvarijo čistejše vizualne linije po barvanju ali praškastem lakiranju.

Primerno za sekundarno predelavo

Črna jeklena površina je dobavljena brez pocinkane prevleke, zaradi česar je primerna za projekte, ki zahtevajo lastno barvanje, prašno lakiranje, pečenje ali drugo površinsko obdelavo.

Proizvodni proces

Proizvodna pot je zasnovana okoli nadzora dimenzij in ne zgolj oblikovanja jekla v votel profil.

1. Izbira in priprava jeklene tuljave

Jeklo Q235B ali Q355B je izbrano glede na zahtevani razred trdnosti in uporabo. Vhodni material se pred oblikovanjem preveri, da se zmanjšajo razlike v debelini in mehanskih lastnostih med proizvodnimi serijami.

2. Priprava traku in izravnava

Jekleni trak izravnamo in pripravimo za kontinuirano preoblikovanje. Pravilno stanje traku je pomembno, ker lahko preostale deformacije kasneje vplivajo na natančnost in ravnost kotov.

3. Progresivno hladno oblikovanje

Trak prehaja skozi več faz oblikovanja, namesto da bi bil prisiljen v končno obliko v eni sami operaciji.

Zaporedje oblikovanja postopoma razvije kvadratni ali pravokotni odsek, medtem ko nadzoruje geometrijo vogalov. To je ključna faza za doseganje definiranega pravokotnega profila.

4. Visokofrekvenčno varjenje

Ko so robovi traku združeni, se z visokofrekvenčnim indukcijskim varjenjem oblikuje vzdolžni šiv.

Stanje varjenja je nadzorovano glede na debelino materiala in hitrost proizvodnje. Kakovost zvara je pomembna, saj lahko čezmerni vnos toplote, nezadostno taljenje ali slaba priprava robov vplivajo na končno cev.

5. Velikost in ravnanje

Po varjenju gre cev skozi opremo za dimenzioniranje in ravnanje, da se nadzorujejo njene končne dimenzije in splošna ravnost.

Ta stopnja je še posebej pomembna za natančno izdelavo, saj lahko celo pravilno oblikovan prečni prerez povzroči težave pri sestavljanju, če ima končana cev čezmerno odstopanje po svoji dolžini.

6. Natančno rezanje in končna obdelava

Končana cev je razrezana na standardne 6 m dolžine ali prilagojene dolžine od 3–12 m.

Natančno rezanje, posnemanje robov, odstranjevanje robov, poševno rezanje in vrtanje je mogoče urediti v skladu z zahtevami izdelave.

7. Pregled in pakiranje

Končane cevi se pred pakiranjem pregledajo glede dimenzij, debeline stene, geometrije vogalov, ravnosti, stanja zvara, kakovosti površine in natančnosti rezanja.

Način pakiranja je izbran glede na velikost cevi, količino naročila, način prevoza in pogoje razkladanja stranke.

Tovarniški nadzor kakovosti

Pri preciznih votlih profilih je pregled dimenzij enako pomemben kot osnovni razred jekla.

Med proizvodnjo se nadzor kakovosti osredotoča na točke, ki lahko neposredno vplivajo na izdelavo:

● Preverjanje materiala: razred Q235B ali Q355B se preveri glede na zahteve naročila.

● Debelina stene: Dejanska debelina se spremlja, da se ohrani navedena toleranca ±0,1 mm.

● Mere odsekov: Zunanje mere se preverijo po dimenzioniranju, namesto da bi se zanašale samo na nastavitve oblikovalnega stroja.

● Geometrija vogalov: 90° profil in navpičnost vogalov sta pregledana, da se ugotovi odstopanje pri oblikovanju.

● Ravnost: končne dolžine se preverijo glede upogibanja ali popačenja, ki bi lahko vplivalo na sestav okvirja.

● Stanje zvara: Vzdolžni visokofrekvenčni zvar se spremlja glede vidnih napak in konsistence oblikovanja.

● Kakovost koncev: Odrezani konci se preverijo po rezanju, posnemanju ali odstranjevanju robov.

● Doslednost serije: proizvodni vzorci se primerjajo v celotni seriji, da se zmanjšajo razlike v dimenzijah med svežnji.

Za projekte s strožjimi inšpekcijskimi zahtevami je mogoče v skladu s specifikacijo naročila urediti zapise o inšpekcijskih dimenzijah in preglede tretjih oseb.

Q235B ali Q355B: katerega bi morali izbrati?

Razred materiala je treba izbrati glede na dejansko konstrukcijsko obremenitev, namesto da preprosto izberete višji razred.

Za nosilne konstrukcije mora končni izbor materiala slediti konstrukcijskemu izračunu, projektni kodi, načinu povezave in zahtevanemu varnostnemu faktorju.

Glavne aplikacije

Notranje jeklene konstrukcije

Uporablja se za notranje medetažne okvirje, predelne stene, stropne podporne konstrukcije, razstavne konstrukcije in druga jeklena ogrodja, kjer sta pomembni dimenzijska natančnost in videz.

Okvirji opreme in strojev

Nadzorovana geometrija preseka je uporabna za okvirje opreme za avtomatizacijo, podnožja strojev, nosilce tekočih trakov, strukture instrumentov in izdelana ohišja opreme.

Arhitekturna in dekorativna jeklena konstrukcija

Primerno za notranjost hotelov, razstavnih dvoran, komercialnih prostorov, stopniščnih komponent, okrasnih okvirjev in arhitekturnih jeklenih konstrukcij, ki zahtevajo čiste ravne linije.

Skladiščni regali in industrijske ploščadi

Sekcije Q235B ali Q355B je mogoče izbrati glede na zahteve glede obremenitve za skladiščne police, delovne postaje, industrijske ploščadi in podporne strukture opreme.

Nestandardna izdelava

Mere po meri, fiksne dolžine, luknje, poševni robovi, posneti robovi in ​​drugi obdelovalni postopki se lahko dobavijo, ko je cev integrirana v izdelan sklop.

Precizna jeklena pravokotna cev v primerjavi z običajnimi votlimi profili

Glavna prednost ni v tem, da cev nadomešča vse običajne votle profile. Bolj nadzorovan vogalni in dimenzionalni profil sta lahko uporabna, kadar sta natančnost izdelave in končni videz del projektnih zahtev.

Črna jeklena površina in sekundarna obdelava

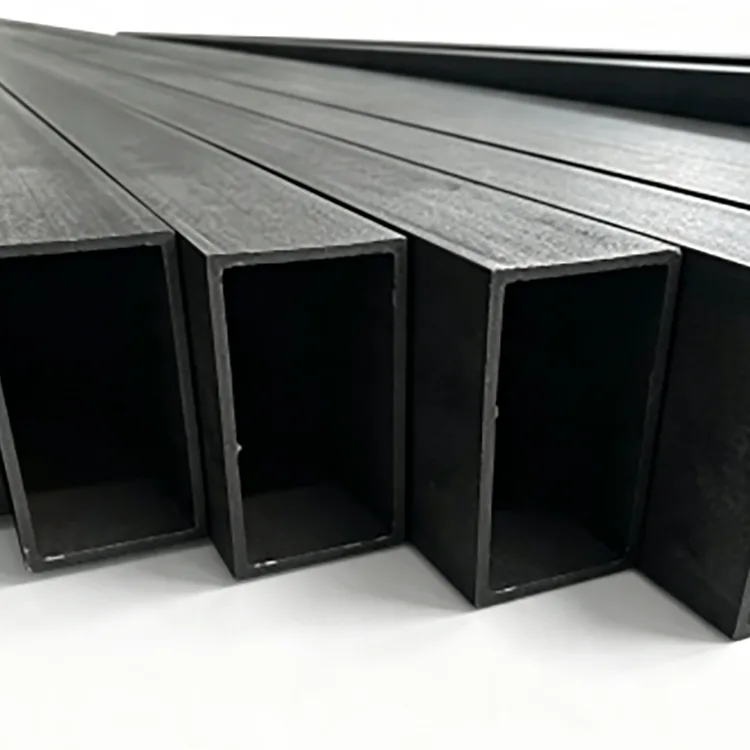

Standardni izdelek je dobavljen kot črno neprevlečeno jeklo.

Ta konfiguracija se pogosto izbere, ko namerava stranka izvesti površinsko obdelavo po izdelavi. Odvisno od projekta lahko razpoložljivi zaključni postopki vključujejo:

● Slikanje

● Prašno lakiranje

● Zaključek pečenja

● Cinkanje

● Druge določene protikorozijske obdelave

Pred premazovanjem moramo površino ustrezno očistiti in pripraviti glede na izbrani premazni sistem. Za projekte, ki so izpostavljeni vlagi, zunanjemu vremenu, solnemu pršilu ali korozivnim okoljem, je treba določiti ustrezen sistem zaščite pred korozijo namesto uporabe neobdelanega črnega jekla.

Obdelava po meri

Cev je mogoče dobaviti v skladu z zahtevami izdelave in ne samo kot standardne 6 m dolžine.

Razpoložljive možnosti vključujejo:

● 3–12 m košnje s fiksno dolžino

● Natančno rezanje

● Posnemanje

● Razigljevanje

● Poševni rez

● Predvrtanje

● Ureditve za ponovni premaz ali galvanizacijo

● Mere preseka po meri

● Prilagojena debelina stene

● Posebna obdelava po risbah

Za ponudbo morajo kupci zagotoviti zahtevano velikost preseka, debelino stene, razred materiala, količino, dolžino, površinsko obdelavo in morebitne risbe strojne obdelave.

Informacije o nabavi in ​​dobavi

Pri naročilih inženiringa in izdelave najpomembnejše specifikacije, ki jih je treba potrditi pred nakupom, niso samo zunanje mere.

Kupci morajo navesti:

1. Velikost odseka: kvadratne ali pravokotne dimenzije.

2. Debelina stene: zahtevana debelina in toleranca.

3. Razred jekla: Q235B ali Q355B.

4.Dolžina: standardno 6 m ali fiksne dolžine od 3–12 m.

5. Zahteva za vogale: zahtevana geometrija in toleranca 90°.

6. Površina: črno jeklo ali sekundarna površinska obdelava.

7. Strojna obdelava: rezanje, vrtanje, posnemanje robov, posnemanje ali odstranjevanje robov.

8. Pregled: standardni tovarniški pregled ali dodatni pregled tretje osebe.

Pri ponavljajočih se projektih ohranjanje istega razreda materiala, dimenzij odsekov, debeline stene, metode obdelave in zahtev za inšpekcijo pomaga ohranjati skladnost med serijami.

Zakaj kupiti precizne jeklene pravokotne cevi pri Ronghengu?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. upravlja mednarodno prodajno platformo, ki jo podpira Tianjin Gefu Steel in združuje vire za proizvodnjo jekla z izvozno dobavo.

Podjetje se nahaja v industrijski coni Daqiuzhuang v Tianjinu, enem glavnih območij proizvodnje jekla na Kitajskem. Njen proizvodni program zajema jeklene cevi, votle profile, jeklene profile, pocinkane izdelke in izdelke za fotovoltaično montažo.

Za velike projekte Rongheng podpira prilagojene dimenzije, dobavo s fiksno dolžino, sekundarno obdelavo, zahteve OEM/ODM in inšpekcijo na podlagi projekta. Letna proizvodnja jekla in obseg prodaje skupine presegata 1,3 milijona ton, kar podpira nabavo zabojnikov in razsutega tovora.

Pri večjih naročilih sta načrtovanje proizvodnje in dobava običajno urejena glede na specifikacijo, količino, zahteve glede obdelave in pogoje pregledov.

pogosta vprašanja

Q1. Kakšna je razlika med natančno jekleno pravokotno cevjo in običajno pravokotno cevjo?

Glavna razlika je geometrija vogalov in zahteve za nadzor dimenzij. Običajne kvadratne cevi imajo običajno zaobljene vogale, medtem ko je ta izdelek oblikovan z bolj definiranim kotnim profilom 90° za aplikacije, kjer sta pomembna poravnava spoja in videz.

Q2. Je cev brezšivna?

Ne. To je varjen votli profil, izdelan s postopnim hladnim oblikovanjem, ki mu sledi visokofrekvenčno varjenje. Zato je ne bi smeli opisati kot brezšivno cev.

Q3. Ali je črna jeklena cev lahko barvana ali prašno lakirana?

ja Nepremazano črno jekleno površino je mogoče pripraviti za barvanje, prašno lakiranje, pečenje ali druge določene površinske obdelave. Pred nanašanjem premaza je potrebno ustrezno čiščenje in pripravo površine.

Q4. Bo črno jeklo med skladiščenjem rjavelo?

ja Neobdelano ogljikovo jeklo lahko oksidira, če je izpostavljeno vlagi. Indoor dry storage is recommended, and the tubes should be protected from rain, condensation, and prolonged humid conditions before surface treatment.

V5. Ali naj izberem Q235B ali Q355B?

Q235B je primeren za številne običajne notranje okvire, strukture opreme in dekorativne aplikacije. Q355B je treba upoštevati, ko konstrukcijska zasnova zahteva večjo trdnost materiala ali kadar uporaba vključuje večjo obremenitev.

V6. Kakšne dolžine lahko dobavite?

Standardna dolžina je 6 m. Prilagojene fiksne dolžine od 3–12 m je mogoče urediti glede na zahteve naročila.

V7. Ali lahko cev pred dostavo odrežete, izvrtate, posnamete ali poševno posnamete?

ja Natančno rezanje, vrtanje, posnemanje robov, odstranjevanje robov in poševni rob se lahko uredijo v skladu z risbami ali zahtevami obdelave.

V8. Kateri podatki so potrebni za ponudbo?

Navedite mere preseka, debelino stene, razred materiala, količino, zahtevano dolžino, površinsko obdelavo in morebitne dodatne zahteve glede obdelave. Risbe so priporočljive za nestandardno obdelavo.

V9. Ali je ta izdelek primeren za uporabo na prostem?

Standardna različica iz črnega jekla ni priporočljiva za dolgotrajno izpostavljenost na prostem brez zaščite pred korozijo. Za zunanja, vlažna, obalna ali korozivna okolja je treba razmisliti o pocinkanem ali drugače zaščitenem jeklu.

V10. Ali lahko dobavite velikosti po meri?

ja Poleg navedenih razponov kvadratnih in pravokotnih cevi je mogoče razpravljati o dimenzijah po meri, debelinah sten, dolžinah, strojni obdelavi in ​​površinski obdelavi glede na zahteve projekta.
