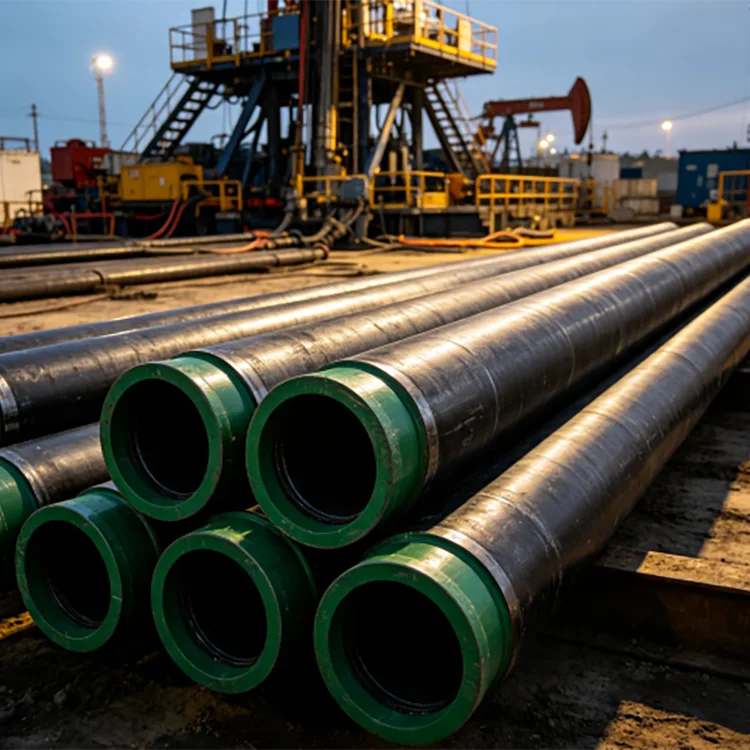

Brezšivna zaščitna cev za naftna polja

Brezšivna zaščitna cev za naftno polje je nameščena v izvrtino in nato zacementirana na mestu. Za razliko od cevi, ki so običajno nameščene znotraj ohišja za prenašanje proizvedenih tekočin, ohišje ostane del strukture vrtine in mora prenesti obremenitve zaradi tlaka v formaciji, cementiranja, vrtanja in proizvodnih operacij.

Za naročila naftnih polj je treba skupaj določiti kakovost, zunanji premer, debelino stene, priključek, dolžino in zahteve glede pregleda. Učinkovitosti ohišja ni mogoče oceniti samo na podlagi razreda jekla.

Standardi in specifikacije

API 5CT je glavna mednarodna specifikacija za ohišja in cevi, ki se uporabljajo v naftnih in plinskih vrtinah. Najnovejša izdaja API 5CT je 11. izdaja z dodatkom, objavljenim leta 2025.

Za kitajske projekte je GB/T 19830-2023 trenutni nacionalni standard za jeklene cevi, ki se uporabljajo kot ohišja ali cevi za naftne in plinske vrtine. Veljati je začel 1. marca 2024 in je nadomestil GB/T 19830-2017.

Dejansko velikost ohišja in oceno učinkovitosti je treba izbrati na podlagi programa vrtine, zasnove ohišja in veljavnega standarda in ne samo na podlagi globine vrtine.

Izbira razreda jekla

J55 in K55 se običajno uporabljata za običajne aplikacije zaščitnih cevi, kjer pogoji v vrtini ne zahtevajo višjih stopenj trdnosti. K55 zagotavlja višjo določeno mejo tečenja kot J55 in se lahko izbere, ko to zahteva konstrukcija.

N80 se uporablja tam, kjer je potrebna večja trdnost za običajne vodnjake sladke vode. N80 se ne bi smelo obravnavati kot samodejno primernega za pogoje kisle uporabe.

L80 se pogosto uporablja, kjer so določene zahteve glede nadzorovane trdote in kislega delovanja. Natančen razred L80 in zahteve glede kvalifikacij je treba potrditi v specifikaciji nakupa.

P110 zagotavlja višjo trdnost za zahtevne zasnove ohišij, vključno z globljimi ali visokoobremenjenimi vrtinami, kjer zasnova zahteva višjo trdnost.

Q125 se uporablja za uporabo v ohišjih visoke trdnosti. Ni le nadomestek za P110 v vsaki vdolbinici; treba je še preveriti zrušitev, razpoko, aksialno obremenitev, temperaturo in zmogljivost povezave.

Brezšivna zaščitna cev za naftna polja Izbira se začne z zasnovo vrtine

Praktično zaporedje izbire ohišja je:

Globina vrtine in obremenitev → formacijski tlak → korozijski pogoji → velikost ohišja → debelina stene → vrsta jekla → vrsta povezave → dolžina in zahteve za pregled.

Globlji vodnjak ne zahteva samodejno najvišjega razreda jekla. Niz ohišja je treba preveriti glede zrušitve, porušitve in osnih obremenitev v dejanskih pogojih vrtanja, cementiranja in proizvodnje.

Izbira korozije in kislega servisa

Pri vrtinah, ki vsebujejo H₂S, je treba pri izbiri materiala posebno pozornost posvetiti odpornosti proti napetostnim razpokam sulfida in nadzoru trdote. Standardnega razreda z visoko trdnostjo ne bi smeli nadgraditi ali zamenjati, ne da bi preverili njegovo primernost za določeno delovno okolje s kislostjo.

Za CO₂, klorid in druge korozivne pogoje lahko izbira zahteva zlitine, odporne proti koroziji, ali druge ukrepe poleg običajnih razredov ohišja. Dejanska temperatura, tlak, sestava tekočine in kemija vode morajo biti vključeni v tehnične specifikacije.

Navojne povezave

Priključek je del brezšivnega cevnega sistema Oilfield in ne le možnost končne obdelave.

STC je običajno povezan s kratkimi navoji in aplikacijami sklopk, kjer pogoji in zasnova vodnjaka omogočajo običajno povezavo.

LTC zagotavlja daljši navojni spoj in se uporablja v širšem obsegu običajnih aplikacij ohišja.

BTC uporablja profil opornega navoja in se pogosto uporablja, kjer je potrebna večja nosilnost priključka.

Za vodoravne vrtine, visokotlačne plinske vrtine, vrtine z velikim izpodrivom in druge zahtevne aplikacije se lahko določijo vrhunski priključki za izboljšano tesnjenje in mehansko delovanje. VAM, FOX in druge lastniške povezave je treba dobaviti samo v skladu s strankino specifično zasnovo povezave ali zahtevami licence.

Izbira dolžine

Ohišje je običajno dobavljeno v dolžinah API:

Točne zahteve glede razpona in dolžine morajo slediti veljavnim tabelam API 5CT in specifikaciji nakupa. Dolgi spoji lahko zmanjšajo število povezav v nizu ohišja, vendar je treba upoštevati tudi zahteve glede transporta in ravnanja.

Tipične aplikacije na naftnih poljih

Površinsko in vmesno ohišje

Uporablja se za podporo zgornje vrtine, izolacijo formacij in zagotavljanje temeljev za naslednje odseke vrtanja.

Proizvodno ohišje

Nameščen skozi proizvodni interval in uporabljen kot del končne strukture vrtine.

Globoki in visokotlačni vodnjaki

Višje razrede trdnosti in primerne debeline sten je mogoče izbrati tam, kjer so zrušitve, porušitve in aksialne obremenitve zahtevnejše.

Horizontalni in skrilavi vodnjaki

Pri izbiri ohišja je treba poleg običajne zasnove ohišja upoštevati tudi upogib, navor, upor, zmogljivost povezave in obremenitve zaradi hidravličnega lomljenja.

Proizvodnja in pregled

Brezšivno ohišje je izdelano iz jeklene gredice s postopkom vročega valjanja ali prebadanja, ki mu sledi končna obdelava, pregled dimenzij in strojna obdelava navojev v skladu z določenim standardom.

Inšpekcijski pregled lahko vključuje kemično sestavo, natezne lastnosti, trdoto, kjer je to primerno, preverjanje dimenzij, pregled odnašanja, hidrostatično testiranje in neporušitveni pregled, kot zahteva veljavna specifikacija in naročilo.

Pomembne so tudi mere in premera navojev, ker je zmogljivost povezave odvisna od natančne obdelave, merjenja in prileganja sklopke.

Dobava in predelava

Dobavimo lahko ohišje glede na zahtevano kakovost jekla, zunanji premer, debelino stene, vrsto navoja in dolžino. Navojne in sklopljene izdelke je mogoče pripraviti glede na navedeno povezavo.

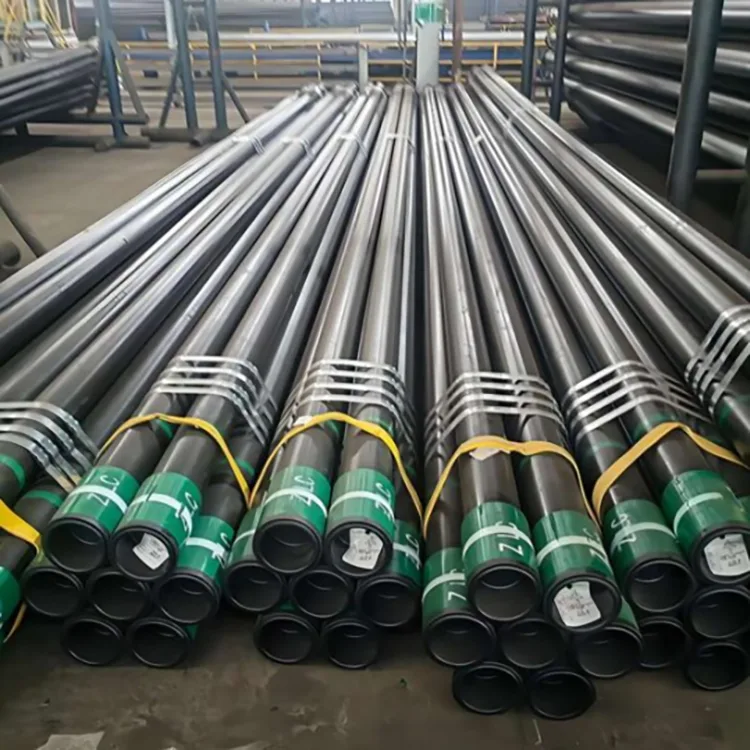

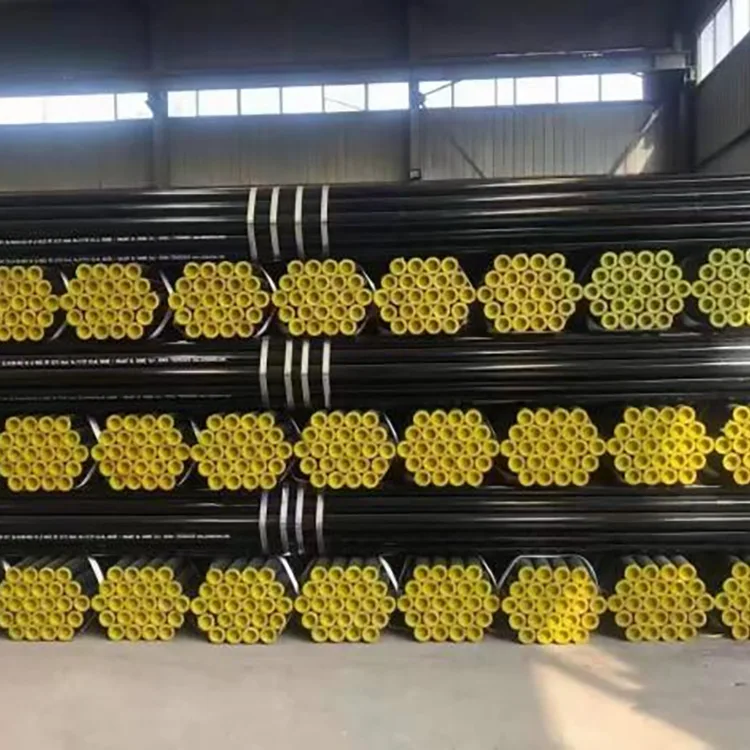

Za izvozna naročila je ohišje mogoče združiti in zapakirati za prevoz v kontejnerjih ali razsutem stanju, pri čemer se po potrebi uporabijo ščitniki za navoje in končne zaščite.

Projektna naročila lahko vključujejo tudi inšpekcijske dokumente in dogovore o inšpekcijskih pregledih tretjih oseb, kot so SGS, BV ali TÜV, glede na zahteve kupcev.

pogosta vprašanja

V1: Ali so vsa ohišja naftnih polj brezšivna?

Št. API 5CT vključuje brezšivne in električno varjene ohišja. Kadar projekt posebej zahteva brezšivno ohišje, mora biti v specifikaciji nakupa jasno navedena vrsta izdelave.

V2: Kateri standard naj uporabim za brezšivno ohišje cevi Oilfield?

API 5CT se pogosto uporablja za mednarodne naftne in plinske projekte. Za projekte kitajskega nacionalnega standarda je trenutni standard GB/T 19830-2023, ki zajema jeklene cevi za ohišje ali cevje.

V3: Kako izberem J55, N80, L80, P110 ali Q125?

Izbira je odvisna od konstrukcijskih obremenitev ohišja in delovnega okolja. J55 in K55 sta običajna za običajne aplikacije; N80 in P110 zagotavljata večjo trdnost; L80 je običajno naveden, kjer veljajo zahteve za kislo strežbo; Q125 se uporablja za aplikacije z višjo trdnostjo. Končna izbira mora temeljiti na zasnovi vrtine in veljavnih specifikacijah.

V4: Ali se lahko N80 ali P110 uporablja v kislih vodnjakih?

Ne izberite ohišja za H₂S storitev samo na podlagi trdnosti. Primernost za kislo uporabo je odvisna od kakovosti, trdote, stanja materiala in okoljskih zahtev. Ohišje je treba določiti v skladu z veljavnimi zahtevami za kislo uporabo.

V5: Kakšna je razlika med ohišjem, cevjo in vrtalno cevjo?

Ohišje je nameščeno in cementirano za podporo in izolacijo vrtine. Cevi so nameščene znotraj ohišja za prenos proizvedenih tekočin. Vrtalna cev se uporablja med vrtanjem in se odstrani po vrtanju.

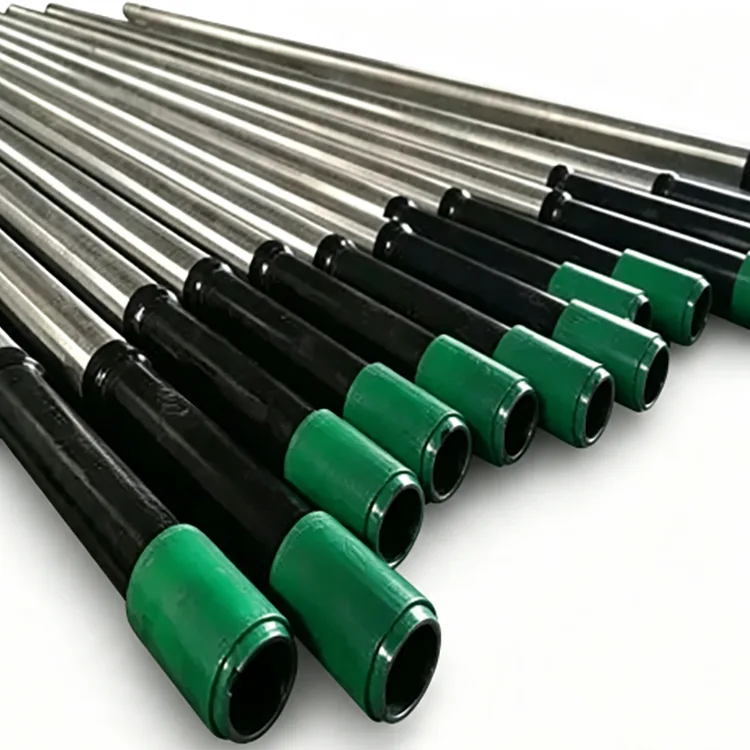

V6: Ali lahko dobavite ohišje z navoji in spojkami?

ja Ohišje je mogoče dobaviti z določenimi vrstami navojev API ali projektno določenimi premium priključki, skupaj s spojkami, zaščitami navojev in zahtevano inšpekcijsko dokumentacijo.
