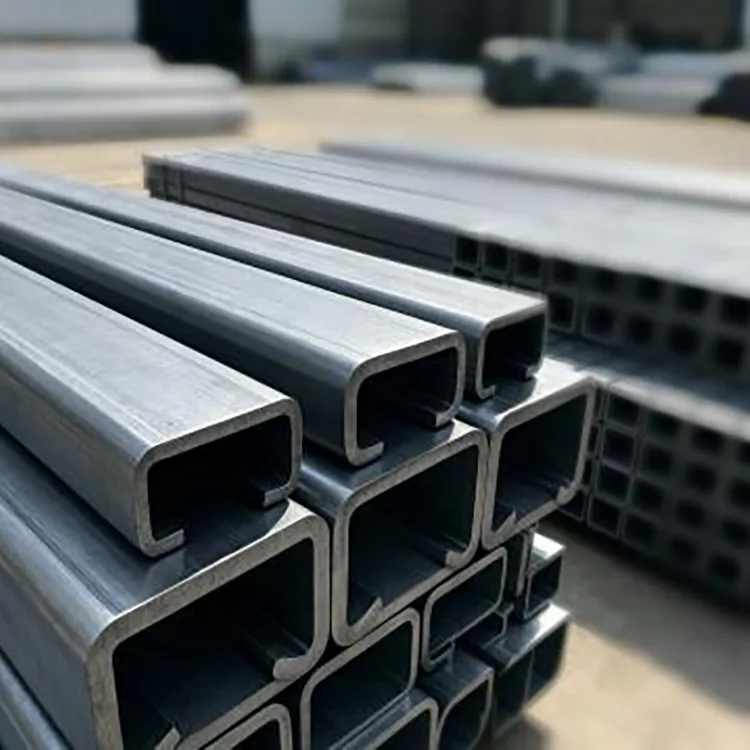

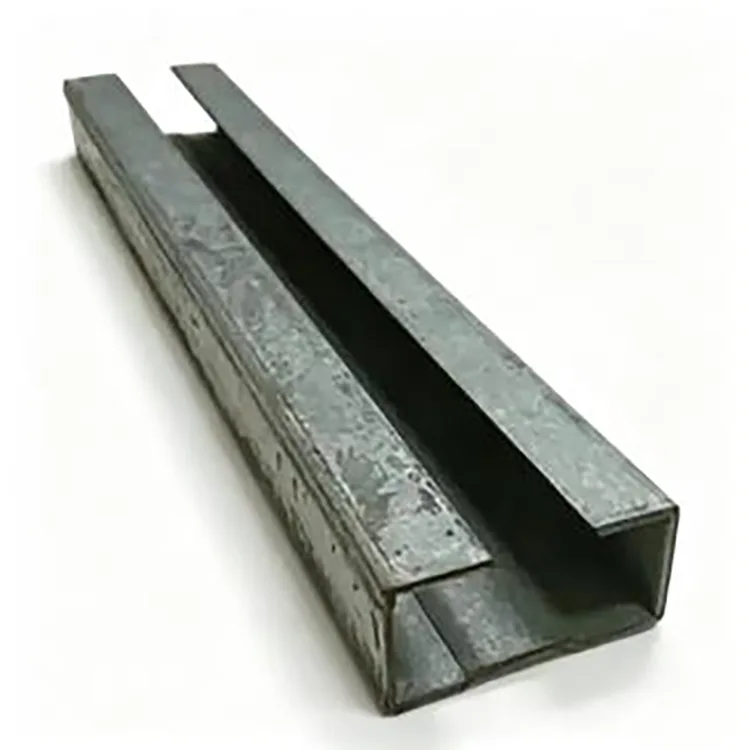

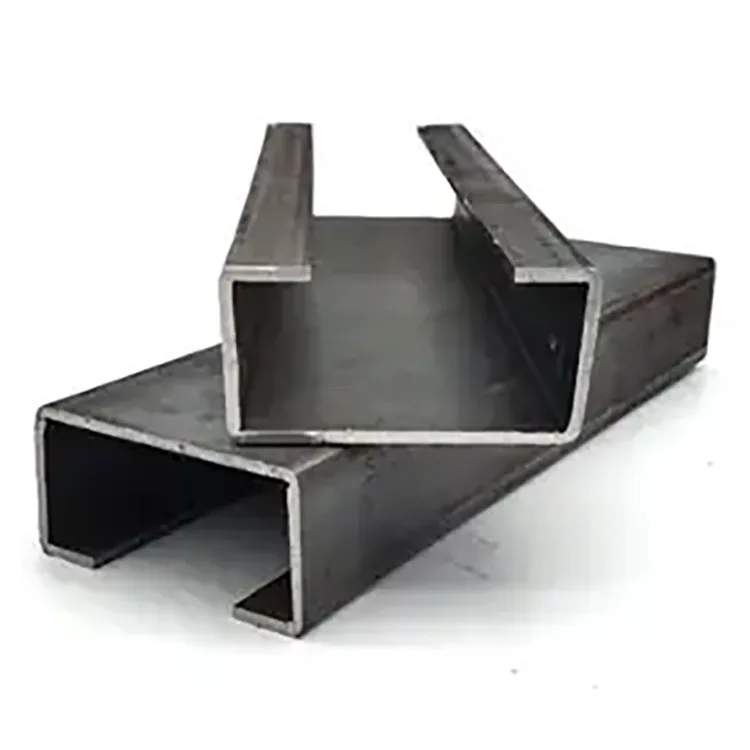

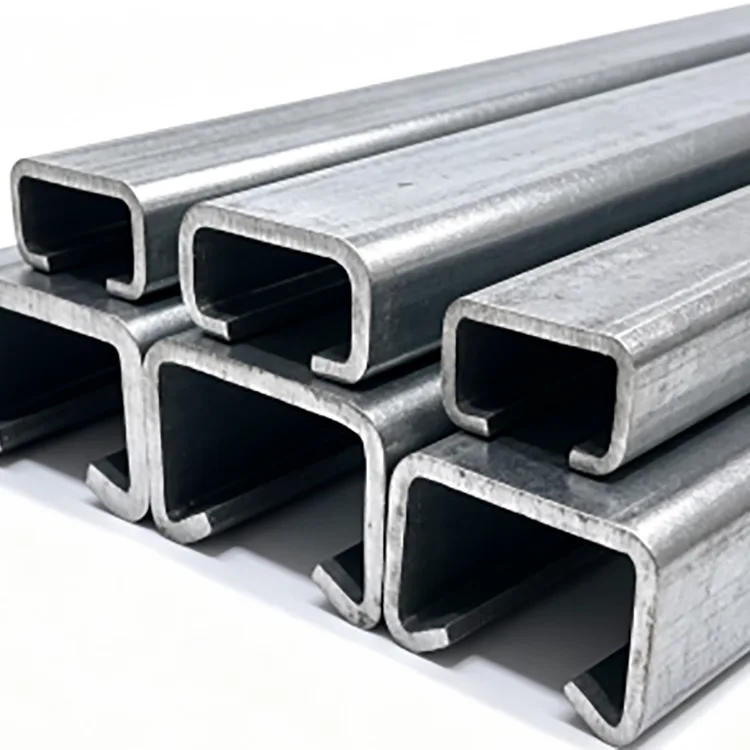

Hladno oblikovano C jeklo

Hladno oblikovano C profilno jeklo je zasnovano za jeklene konstrukcije, kjer so visoko razmerje med trdnostjo in težo, dosledne mere in hitra namestitev pomembnejši od uporabe težkih vroče valjanih profilov.

Profil je izdelan z neprekinjenim podajanjem jeklenega traku skozi vrsto oblikovalnih valjev. Jeklo se postopoma upogne v profil v obliki črke C brez visokotemperaturnega vročega valjanja. Ker lahko proces oblikovanja neprekinjeno nadzira geometrijo in dolžino odseka, je končni element primeren za projekte, ki zahtevajo ponavljajoče se odseke, fiksne dolžine, vnaprej izvrtane luknje in hitro montažo z vijaki.

Q235B in Q355B sta na voljo v skladu s strukturnimi zahtevami. Običajni profili segajo od C80 do C300, z debelino sten od 0,8 mm do 3,0 mm.

Tehnične specifikacije

Kako hladno valjanje spremeni rez

Proizvodni proces se razlikuje od izdelave običajnega vroče valjanega kanala.

Jekleni trak se začne kot ploščat material. Prehaja skozi več postaj za oblikovanje, pri čemer vsak komplet valjev uvaja nadzorovano količino deformacije, dokler ni dosežen končni C-rez.

Ta postopni proces oblikovanja proizvajalcu omogoča nadzor nad:

Globina odseka

Širina prirobnice

Po potrebi geometrija ustnic

Debelina stene

Splošna naravnost

Položaj luknje

Fiksna dolžina

Za ponavljajoče se konstrukcijske elemente je lahko ta dimenzionalna skladnost bolj dragocena kot preprosta izbira težjega jeklenega odseka.

Vendar je treba končno strukturno zmogljivost vedno preveriti glede na dejanske dimenzije odseka, razred materiala, razpon, pogoje podpore, način povezave, obremenitve in veljavno kodo projektiranja.

Proizvodni proces

1. Izbira jeklene tuljave

Jekleni trak Q235B ali Q355B je izbran glede na zahtevani odsek in konstrukcijsko uporabo.

Vhodni material se preveri glede debeline, stanja površine in podatkov o materialu, preden vstopi v linijo za oblikovanje.

2. Izravnavanje in dovajanje

Tuljava se odvije in izravna, da se odstrani neželena deformacija. Stabilno podajanje traku je pomembno, ker lahko spremembe na tej stopnji kasneje vplivajo na ravnost odseka in položaj luknje.

3. Progresivno valjanje

Niveliran trak gre skozi več valjčnih postaj.

Namesto upogibanja materiala v končno obliko C v eni operaciji se profil oblikuje postopoma. To zmanjša nenadno deformacijo in omogoča nadzor nad dimenzijami preseka in geometrijo prirobnice med celotno proizvodnjo.

4. Samodejno prebijanje

Če projekt zahteva luknje za vijake, servisne luknje ali ponavljajoče se montažne luknje, je mogoče prebijanje vključiti v proizvodno linijo.

Razmik med luknjami in pozicioniranje je treba pred proizvodnjo potrditi z risbami kupca, še posebej, če bodo sekcije sestavljene neposredno na mestu.

5. Velikost in ravnanje

Po oblikovanju in luknjanju se odsek dimenzionira in preveri ravnost.

Ta stopnja pomaga nadzorovati zvijanje, odstopanje prirobnice in variacijo dimenzij, ki bi sicer lahko otežile sestavljanje okvirja.

6. Rezanje s fiksno dolžino

Neprekinjeni odsek se razreže glede na določeno dolžino.

Standardna dobava vključuje dolžine 6 m, 9 m in 12 m, medtem ko je rezanje na fiksno dolžino možno urediti v obsegu po meri.

7. Pregled in pakiranje

Končane C-odseke preverimo pred povezovanjem.

Pregled se osredotoča na dimenzije odsekov, debelino stene, ravnost, položaj luknje, kjer je to primerno, dolžino reza, stanje površine in konsistenco serije.

Ključne prednosti

Lahek del za učinkovito uporabo materiala

Hladno oblikovanje omogoča oblikovanje jeklenega traku v učinkovit odprt profil. Ko konstrukcijska zasnova dovoljuje tankostenski del, lahko to zmanjša količino potrebnega jekla v primerjavi s težjim običajnim odsekom.

Dejanski prihranek teže je treba izračunati na podlagi izbranega C-prereza, debeline stene, razpona, obremenitve in konstrukcijskih zahtev, namesto da bi predvidevali fiksni odstotek za vsak projekt.

Konsistentne dimenzije

Neprekinjeno valjanje zagotavlja ponovljive dimenzije odsekov v dolgih proizvodnih serijah.

Pri projektih, ki uporabljajo na stotine ali tisoče ponavljajočih se gred ali okvirjev, lahko dosledne dimenzije poenostavijo izdelavo in zmanjšajo potrebo po popravku mesta.

Hitra namestitev

Za montažo z vijaki je mogoče dobaviti vnaprej odrezane dolžine in vnaprej izvrtane luknje.

To je še posebej uporabno za lahke jeklene konstrukcije, kjer je zaporedje namestitve odvisno od natančnih položajev lukenj in ponovljivih dolžin elementov.

Prilagodljiva izbira razdelka

Sekcije od C80 do C300 pokrivajo vrsto lahkih konstrukcijskih in okvirnih zahtev.

Debelino stene je mogoče izbrati tudi med 0,8–3,0 mm glede na zahtevano zmogljivost preseka in konstrukcijske pogoje.

Primerno za sekundarno predelavo

Nepremazano jekleno površino je mogoče pripraviti za barvanje, prašno lakiranje, galvanizacijo ali druge določene postopke zaščite pred korozijo.

Vodnik za izbiro odseka C

Izbira odseka C se mora začeti s strukturnimi zahtevami in ne preprosto z izbiro največjega razpoložljivega profila.

Dejansko izbiro je treba potrditi s konstrukcijskim izračunom. Pri tankostenskih delih lahko na uporabno zmogljivost vplivajo lokalno upogibanje, popačeno upogibanje, bočna zadrževanje in podrobnosti povezave.

Q235B proti Q355B

Uporaba Q355B ne pomeni samodejno, da lahko tanjši del nadomesti debelejši del Q235B. Celotno konstrukcijo odseka je treba preveriti glede trdnosti, stabilnosti, ukrivljenosti, povezav in uporabnosti.

Črna jeklena površina: kje deluje in kje ne

Standardno hladno oblikovano C jeklo je dobavljeno brez zaščitne cinkove prevleke.

Zaradi tega je ekonomičen za:

Suhe notranje delavnice

Zaprta skladišča

Notranji mezzanini

Notranje predelne stene

Okvirji opreme

Začasne notranje konstrukcije

Projekti z lastno barvo ali zaščitnim premazom

Ne bi smelo biti izbrano kot neobdelano črno jeklo za dolgotrajno izpostavljenost dežju, kondenzaciji, pršenju obalne soli, zakopanim pogojem ali jedkim kemikalijam.

Za zunanjo ali vlažno uporabo je treba razmisliti o pocinkanih profilih C ali drugem določenem sistemu za zaščito pred korozijo.

Glavne aplikacije

Jeklene konstrukcijske grede

Profile C je mogoče uporabiti kot strešne in stenske sekundarne elemente v lahkih jeklenih zgradbah. Velikost in debelino odseka je treba izbrati glede na razpon, obremenitev, razmik, razmere vetra in načrt povezave.

Notranji mezanini

Relativno nizka lastna teža hladno oblikovanih profilov je lahko uporabna za sisteme notranjih medetaž in ploščadi, kjer ima obstoječa zgradba omejitve glede dodatne lastne obremenitve.

Stensko in stropno okvirjanje

Profili C so primerni za okvirje notranjih sten, stropne podporne sisteme, predelne konstrukcije in druge lahke okvirje.

Oprema in nosilci cevi

Odseke je mogoče izdelati v nosilce opreme, nosilne okvirje za kable in cevi, konstrukcije strojev in industrijske nosilce.

Skladiščne in industrijske strukture

C odseke je mogoče uporabiti za stojala, delovne postaje, lahke ploščadi in druge industrijske strukture, če je bil izbrani odsek preverjen za zahtevane obremenitve.

Izdelava po meri

Različni projekti pogosto zahtevajo različne vzorce lukenj in dolžine elementov. Namesto rezanja vsakega dela na kraju samem lahko proizvodna linija pripravi elemente v skladu z odobrenimi risbami izdelave.

Razpoložljive možnosti vključujejo:

Mere odsekov po meri

Debelina stene po meri

3–12 m fiksne dolžine

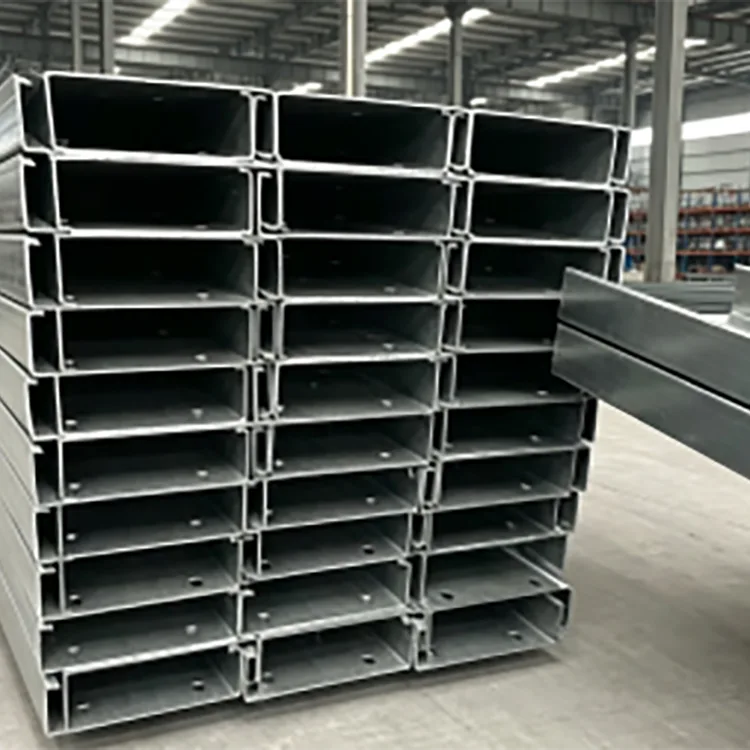

Predhodno preluknjane luknje

Vzorci lukenj po risbah

Izdelava na dolžino

Rezanje vogalov

Posebna končna obdelava

Ureditev površinske obdelave

Za proizvodnjo po meri morajo kupci zagotoviti risbo preseka, razred materiala, debelino stene, dolžino, premer in razmik lukenj, količino in zahtevano površinsko obdelavo.

Tovarniški nadzor kakovosti

Pri hladno oblikovanih profilih je geometrija končnega profila tesno povezana s stanjem vhodnega jeklenega traku in stabilnostjo postopka valjanja.

Preverjanje kakovosti torej zajema celotno proizvodno pot.

Pregled materiala: Informacije o materialu Q235B ali Q355B in stanje dohodnega traku se preverijo pred proizvodnjo.

Pregled debeline: Dejanska debelina traku se spremlja, da se zagotovi, da končni odsek izpolnjuje zahtevano debelino stene.

Pregled odseka: Globina odseka, dimenzije prirobnic in druge kritične dimenzije se preverijo po oblikovanju.

Pregled ravnosti: končni elementi se preverijo glede upogibanja, zvijanja in deformacije.

Pregled lukenj: Pri predhodno preluknjanih izdelkih se premer lukenj, razmik in položaj preverijo glede na proizvodno risbo.

Pregled dolžine: dolžine rezov se preverijo pred povezovanjem v svežnje.

Konsistentnost serije: primerjajo se vzorci iz različnih faz proizvodnje, da se ugotovi dimenzijski premik med dolgimi proizvodnimi serijami.

Ta pristop je še posebej pomemben pri velikih naročilih, saj lahko majhna dimenzionalna odstopanja, ki se ponavljajo na stotine članov, povzročijo znatne težave pri namestitvi na mestu.

Projektna dobava in javna naročila

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. ponuja jeklene izdelke prek mednarodne prodajne platforme, ki jo podpira Tianjin Gefu Steel.

Podjetje, ki se nahaja v industrijski coni Daqiuzhuang v Tianjinu, deluje z viri za proizvodnjo in predelavo jekla, ki zajemajo jeklene cevi, votle profile, jeklene profile, pocinkane izdelke in fotonapetostne montažne sisteme.

Pri nabavi inženiringa lahko dobavna stran podpira:

Množična naročila jekla

Izdelava fiksne dolžine

Preluknjani C profili

Mere po meri

Zahteve OEM/ODM

Pregled tretje osebe v skladu z zahtevami projekta

Kontejnerska pošiljka

Standardna MOQ je en 20-čeveljski kontejner, približno 20–25 ton. Standardni dobavni rok je običajno 15–25 dni, odvisno od specifikacij, količine, obdelave in zahtev glede prilagajanja.

Za ponudbo so najbolj uporabne informacije velikost C-prereza, debelina stene, razred materiala, dolžina, vzorec lukenj, količina, površinska obdelava, destinacija in veljavni standard.

pogosta vprašanja

Q1. Ali je hladno oblikovano C jeklo dovolj močno za strukturno uporabo?

Da, hladno oblikovani C profili se pogosto uporabljajo kot strukturni in sekundarni elementi okvirja. Vendar trdnosti ni mogoče oceniti samo na podlagi procesa oblikovanja. Upoštevati je treba velikost preseka, debelino stene, kakovost jekla, razpon, obremenitev, oporo, način povezave in obnašanje pri uklonu.

Q2. Ali je hladno oblikovano jeklo C lažje od vroče valjanega jekla?

Lahko je znatno lažji, če lahko učinkovito oblikovan tankostenski C-profil zadosti zahtevani konstrukcijski nosilnosti. Dejanska razlika v teži je odvisna od izbranih odsekov in tehnične zasnove.

Q3. Se bo del C deformiral, ker je tanek?

Tankostenski deli zahtevajo ustrezno zasnovo in omejitev. Preveriti je treba lokalne upogibe, popačenje, bočno stabilnost in podrobnosti povezave, namesto da bi domnevali, da bo tanjši odsek deloval kot težka vroče valjana žlebova.

Q4. Ali je mogoče odsek C dobaviti z vnaprej preluknjanimi luknjami?

ja Za ponavljajoče se luknje za vijake ali druge odprtine je mogoče urediti samodejno luknjanje. Premer luknje, razmik, robna razdalja in vzorec je treba pred proizvodnjo potrditi z risbo izdelave.

V5. Ali lahko uporabljam črno C jeklo na prostem?

Neobdelano črno jeklo ni priporočljivo za dolgotrajno izpostavljenost na prostem. Dež, kondenzacija, sol in druga vlaga lahko pospešijo korozijo. Pocinkani ali barvani C profili so bolj primerni, kjer je potrebna zaščita pred korozijo.

V6. Ali je jekleni profil C za notranje prostore treba barvati?

V suhem, dobro prezračenem notranjem okolju dodatna zaščita pred korozijo morda ni vedno potrebna. Če so prisotni vlaga, kondenzacija, kemični hlapi ali drugi korozivni pogoji, je treba razmisliti o ustreznem zaščitnem premazu.

V7. Kakšna je razlika med odseki Q235B in Q355B C?

Q355B ima višjo določeno mejo tečenja kot Q235B in ga je mogoče izbrati, ko konstrukcijska zasnova zahteva večjo trdnost materiala. To ne pomeni samodejno, da je mogoče vsak del Q355B tanjšati; še vedno je treba preveriti celotno konstrukcijsko zasnovo.

V8. Kakšne dolžine lahko dobavite?

Običajne dolžine so 6 m, 9 m in 12 m. Rezanje po fiksni dolžini je mogoče urediti tudi glede na zahteve projekta.

V9. Ali lahko izdelate nestandardne C profile?

ja Mere odsekov po meri, debeline sten, dolžine, vzorci lukenj in druge zahteve glede obdelave se lahko razpravljajo glede na risbe in izvedljivost proizvodnje.

V10. Kaj moram navesti, ko zahtevam ponudbo?

Navedite mere C-prereza, debelino stene, razred materiala, zahtevano dolžino, količino, vzorec lukenj, če je primerno, površinsko obdelavo in zahteve glede dostave. Za nestandardne izdelke je priporočljiva risba prereza.
