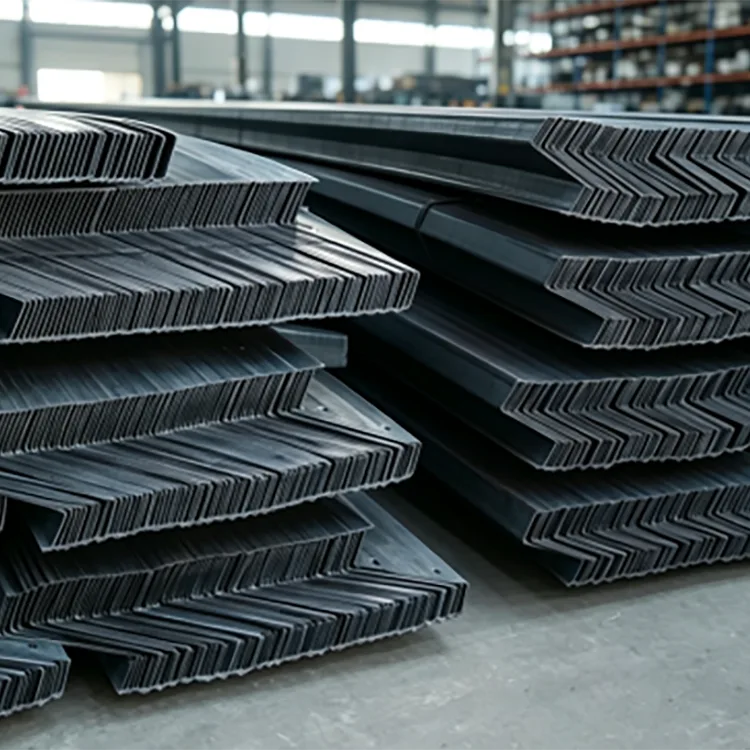

Hladno oblikovano jeklo Z profila

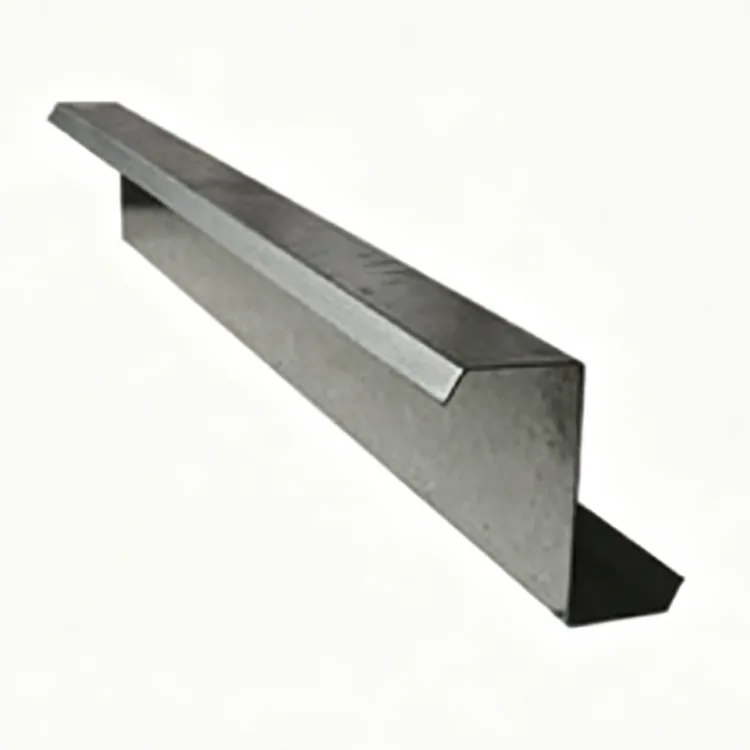

Hladno oblikovani jekleni profil Z je hladno oblikovan tankostenski jekleni profil, izdelan iz vroče valjanega jeklenega traku z neprekinjenim valjanjem pri sobni temperaturi. Trak gre skozi več oblikovalnih stojal in se postopoma oblikuje v odsek Z brez stopnje vročega valjanja pri visoki temperaturi.

Postopek hladnega oblikovanja izboljšuje dimenzijsko doslednost in uvaja tudi delovno utrjevanje jekla. Nastali del združuje razmeroma majhno težo z uporabno zmogljivostjo upogibanja, zaradi česar se pogosto uporablja za strešne in stenske grede v lahkih jeklenih konstrukcijah.

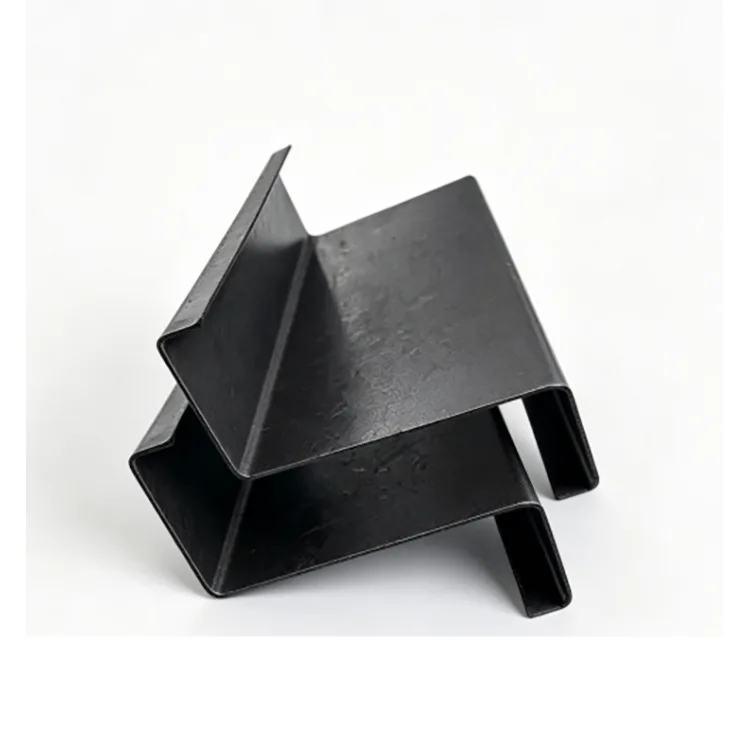

Profil v obliki črke Z ima še eno praktično prednost: njegove zamaknjene prirobnice omogočajo prekrivanje sosednjih gred. To je še posebej uporabno na strehah z velikim naklonom, kjer je potrebna neprekinjena ureditev gred okoli slemena.

Priporočeno okolje: zaprti notranji objekti, suhe delavnice in skladišča brez neposrednega dežja, solnega pršenja, kisle ali alkalne korozivne vlage.

Proizvodni proces

Proizvodna linija se začne z vhodnim pregledom jeklene tuljave. Po poravnavi in ​​ravnanju gre trak skozi več postaj za valjanje, kjer se postopoma upogne v želeni del v obliki črke Z.

Servo CNC rezanje zagotavlja določeno dolžino elementa, medtem ko je mogoče dodati samodejno prebijanje v skladu s strukturnimi risbami. Končani profili gredo nato skozi ravnanje in dimenzijski pregled pred razvrščanjem, povezovanjem in skladiščenjem.

Pregled jeklenih zvitkov → izravnavanje in ravnanje → progresivno hladno valjanje → oblikovanje Z-prereza → servo CNC rezanje s fiksno dolžino → samodejno prebijanje → ravnanje → vizualni in dimenzijski pregled → povezovanje in skladiščenje

Ker se profil oblikuje progresivno in ne proizvaja s konvencionalnim vročim valjanjem, je mogoče med proizvodnjo neprekinjeno nadzorovati dimenzije odsekov, ravnost in položaje lukenj.

Osnovne specifikacije

Zakaj uporabiti Z odsek za strešne grede?

Neposredno prekrivanje na slemenu strehe

Najbolj očitna razlika med odsekom Z in odsekom C je oblika prirobnic. Zamaknjeni profil Z omogoča prekrivanje sosednjih elementov, kar lahko pomaga ohranjati kontinuiteto skozi greben strehe.

Za strešne naklone nad 10° so Z-grebeni pogosto praktična izbira, kjer so prekrivajoči se elementi del strukturne zasnove. To zmanjša potrebo po dodatnem rezanju in poenostavi namestitev.

Dobra upogibna zmogljivost z manjšo težo

Prečni prerez v obliki črke Z zagotavlja uporabne lastnosti prereza za upogibanje. V kombinaciji s hladnim utrjevanjem to omogoča relativno tanek profil, ki se uporablja za primerne strešne in stenske nosilce.

V primerjavi s težjimi tradicionalnimi vroče valjanimi profili lahko nižja teža zmanjša zahteve za prevoz, dvigovanje in namestitev.

Konsistentna naravnost in položaj lukenj

Proizvodna linija uporablja progresivno valjanje, CNC rezanje in naknadno ravnanje. To pomaga nadzorovati ravnost in zvijanje profila.

Pri gredih z vnaprej preluknjanimi luknjami za vijake je pomembna natančna namestitev lukenj, saj lahko napake vplivajo na povezavo med gredami in glavnim jeklenim okvirjem. Predhodno luknjanje pred dostavo lahko zmanjša delo pri rezanju in vrtanju na mestu.

Nižji stroški za suhe notranje projekte

Standardni izdelek je dobavljen kot naravno črno jeklo brez pocinkane prevleke. Za suhe, zaprte notranje stavbe, kjer ni potrebna dodatna zaščita proti koroziji, se s tem izognete dodatnim stroškom, povezanim s pocinkanimi Z profili.

Če je stavba izpostavljena dežju, kondenzu, solnemu pršilu ali korozivnim medijem, je treba namesto tega določiti različico, zaščiteno pred korozijo.

Priročno rezanje in varjenje

Ker standardni izdelek nima pocinkane prevleke, so običajni postopki rezanja in varjenja enostavni. To je uporabno med projekti izdelave in prenove v zaprtih prostorih, kjer lahko člani zahtevajo lokalno prilagoditev ali povezovalna dela.

Tipične aplikacije

Izdelek se uporablja predvsem za:

Strešni nosilci v lahkih jeklenih zgradbah

Skladiščne strehe z velikim naklonom

Strešni sistemi industrijskih delavnic

Notranja logistična in skladiščna zgradba

Stenski in strešni sekundarni okvirji

Sistemi ohišij iz lahkega jekla

Projekti prenove notranjih tovarn

Je sekundarni strukturni člen, kot je greda, in ne nadomestek za glavne stebre ali primarne tramove zgradbe.

Realne projektne aplikacije

Primer 1: Z profili za notranje logistično skladišče z velikim nagibom

Projekt je zajemal 50.000 m² veliko zaprto logistično skladišče z naklonom strehe 12°. Stavba je bila v celoti zaprta in uporabljena v suhem notranjem okolju brez neposredne izpostavljenosti dežju.

Glavne zahteve so bile neposredno prekrivanje gred na strešnem slemenu, nadzorovani stroški jeklene konstrukcije, krajši čas vgradnje in zmanjšano tveganje težav pri poravnavi strešne plošče.

Izbrani material je bilo hladno oblikovano jeklo Z-profila Q355B, Z160–Z200, z debelino stene 1,8–2,0 mm in vnaprej preluknjanimi luknjami za vijake.

Odseki Z se lahko neposredno prekrivajo, kar omogoča, da grebenski členi ostanejo neprekinjeni in zmanjšajo rezanje in spreminjanje dela na gradbišču. Čas namestitve se je skrajšal za 30 %.

Nizko zvijanje profilov je pomagalo, da so barvno prevlečene jeklene strešne plošče bolj enakomerno nameščene, kar je zmanjšalo reže, ki bi lahko prispevale k puščanju vode. Lažji členi so prav tako zmanjšali transportne in dvigalne zahteve, skupni stroški jeklene konstrukcije pa so bili za 21 % nižji od vroče valjane jeklene rešitve.

Projekt je bil sprejet in je ostal v uporabi v zaprtih prostorih brez težav, povezanih z rjo.

Primer 2: Nadgradnja lahkega jeklenega ohišja v industrijski delavnici

Drugi projekt je zajemal prenovo starejše tovarne. V delavnici so bile potrebne nove lahke jeklene ograjene konstrukcije z relativno velikim naklonom strehe in suhim, prezračevanim notranjim okoljem.

Izbrani izdelek je bilo hladno oblikovano jeklo Z profila Q235B, Z120–Z140.

Člani so bili dostavljeni pripravljeni za montažo brez obsežne sekundarne obdelave. Prekrivajoča se struktura v obliki črke Z se je ujemala z naklonom strehe in pomagala vzdrževati raven in stabilen sistem ohišij.

Lahki člani so prav tako pomagali obdržati stroške prenove pod nadzorom, hkrati pa so skrajšali namestitvena dela v obstoječi tovarni.

Vodnik za izbiro odseka Z

Naklon strehe:

Za strešne naklone nad 10° so Z profili prednostna možnost, ko so potrebni prekrivajoči se gredi. Pri razmeroma plitvih pobočjih se glede na konstrukcijsko zasnovo lahko upoštevajo tudi C-grebeni.

Razred materiala:

Q235B je primeren za splošno uporabo v lahkih gredah in ohišjih. Za večje razpone, večje obremenitve vetra ali snega in zahtevnejše konstrukcijske zahteve je mogoče izbrati Q355B skupaj z ustrezno velikostjo preseka in debelino stene.

Velikost razdelka:

Z100–Z140 je mogoče upoštevati pri lažjih strešnih in stenskih sekundarnih konstrukcijah. Z160–Z200 je primeren za številne standardne aplikacije v skladiščih in delavnicah. Z220–Z300 se lahko uporablja, kjer strukturna zasnova zahteva večje odseke.

Debelina stene:

Razpoložljivo območje je 1,2–3,0 mm. Končno debelino je treba določiti na podlagi razpona, razmika med gredami, obremenitve vetra, obremenitve s snegom, pogojev povezave in strukturnih izračunov in ne samo velikosti preseka.

Okolje:

Za suhe, zaprte notranje zgradbe lahko naravno črno jeklo Z zagotovi stroškovno učinkovito možnost. V delavnicah z visoko vlažnostjo ali kondenzacijo je treba razmisliti o ustreznem premazu za zaščito pred rjo.

Za zunanje zgradbe, obalna območja, strukture, izpostavljene dežju, ali kmetijske lope, različica naravnega črnega jekla ni priporočljiva. Izbrati je treba pocinkan Z profil ali drugo rešitev, zaščiteno pred korozijo.

Hladno oblikovano jeklo Z profila v primerjavi z jeklom C profila

Izbira bi morala na koncu slediti konstrukcijski zasnovi in ​​ne le naklonu strehe. Prekrivajoča se geometrija Z-odseka je njegova glavna praktična prednost, kjer so potrebne neprekinjene povezave gred.

Tovarniški nadzor kakovosti

Pri Z profilih je dimenzijska skladnost še posebej pomembna, ker se morajo deli natančno povezati z glavnim jeklenim okvirjem in strešnimi ploščami.

Kontrola kakovosti torej zajema jekleni kolut pred oblikovanjem, ki mu sledijo pregledi med valjanjem in po rezanju. Ključne inšpekcijske točke vključujejo razred materiala, mere odsekov, debelino stene, ravnost, zvitost, dolžino reza, stanje robov in položaj predizdelane luknje.

Profili se po oblikovanju poravnajo, da se zmanjšajo preostale deformacije. Pred odpremo so dokončani člani vizualno in dimenzijsko pregledani ter nato združeni glede na velikost in zahteve naročila.

Pri serijskih naročilih ohranjanje enake stopnje materiala, specifikacij odseka in parametrov obdelave pomaga ohranjati skladnost med različnimi proizvodnimi serijami.

pogosta vprašanja

V1: Kako izberem med jeklenim profilom Z in C?

Glavna obravnava je streha in ureditev priključka. Z profili so še posebej uporabni za strehe, kjer se morajo sosednji gredi prekrivati ​​in nadaljevati skozi sleme, zlasti pri večjih nagibih streh. C profili imajo širšo splošno uporabnost in se lahko uporabljajo za manjše naklone streh, odvisno od izvedbe konstrukcije.

V2: Ali je hladno oblikovano jeklo z profilom Z enostavno zvijati?

Pravilno izdelan Z-odsek gre skozi postopno oblikovanje, dimenzioniranje in ravnanje za nadzor zvijanja in deformacije v okviru veljavnih standardnih zahtev. Izbrana velikost preseka, debelina stene, razpon in način namestitve vplivajo tudi na njegovo delovanje.

V3: Ali je treba notranjo Z gredo pobarvati?

Za suho, prezračevano notranje okolje brez znatne kondenzacije se lahko uporabi naravna črna jeklena površina brez dodatnega premaza, če to dopuščajo zahteve projekta. Za vlažne delavnice ali prostore s pogosto kondenzacijo je priporočljiv premaz za zaščito pred rjo.

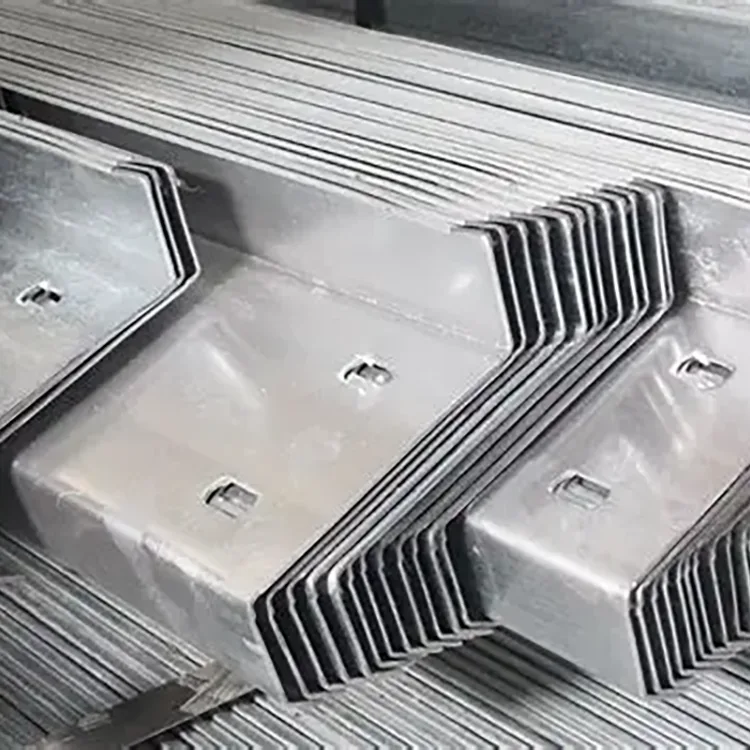

V4: Ali je mogoče Z odseke dobaviti z vnaprej preluknjanimi luknjami?

ja Luknje za vijake je mogoče preluknjati v skladu s konstrukcijskimi risbami, preden so profili odpremljeni. Kotne reze in kotne končne reze je mogoče izdelati tudi glede na zahtevane podrobnosti povezave.

V5: Ali je mogoče dolžino prilagoditi?

ja Standardna dobava je na splošno znotraj 6–12 m, medtem ko je mogoče izdelati nestandardne fiksne dolžine v skladu s projektnimi risbami in zahtevami rezanja.

V6: Ali se lahko naravno črno jeklo z profilom Z uporablja na prostem?

Ni priporočljivo za neposredno izpostavljenost na prostem, dež, pršenje obalne soli ali korozivna okolja. V teh pogojih je treba razmisliti o pocinkanih ali drugače proti koroziji zaščitenih Z profilih.
