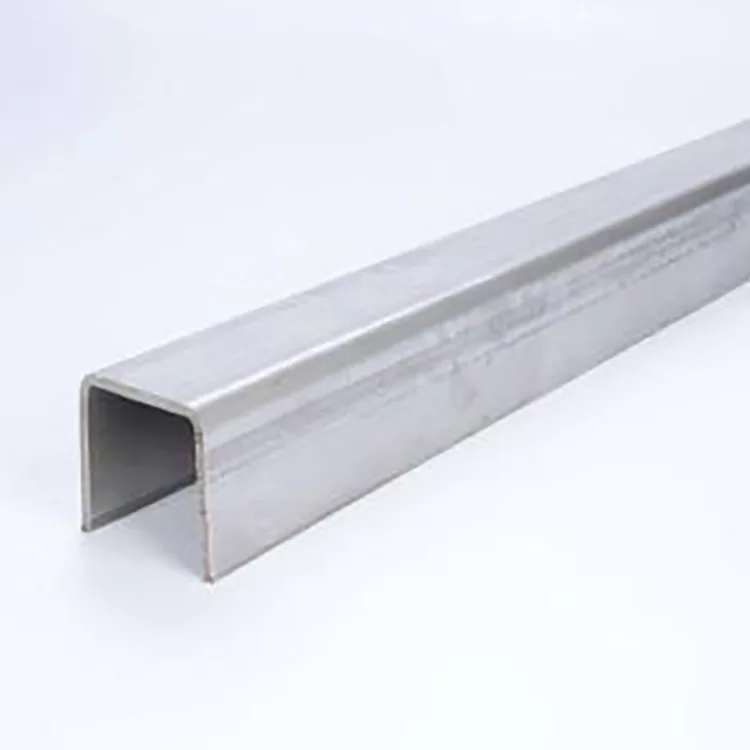

Hladno oblikovan U-kanal

Hladno oblikovani U-kanal je razvit za projekte, kjer je tradicionalno jekleno jeklo pretežko in drago, medtem ko so kvadratne ali pravokotne cevi dražje ali manj priročne za pritrjevanje in pozicioniranje. Izdelan iz kakovostnega jeklenega traku z vgrajenim hladnim oblikovanjem pri sobni temperaturi, profil ima pravilen utor v obliki črke U, odprt dostop in natančno pozicioniranje.

V primerjavi s profili C in Z, ki se večinoma uporabljajo kot strešne in stenske grede, je U kanalno jeklo bolj primerno za nosilce, pritrdilne kanale, podlage opreme, vgrajene dele, nosilce cevi, vodilne strukture in okvirje ohišij. Zaradi odprtega utora je tudi priročen za privijanje, vpenjanje, vodenje in pozicioniranje med namestitvijo.

Zaradi tega je še posebej primeren za suhe notranje delavnice, zaprte tovarne in druga nekorozivna okolja brez dežja, solnega pršila ali izpostavljenosti kislinam in alkalijam, še posebej tam, kjer je treba nadzorovati stroške materiala in učinkovitost namestitve.

Tehnične specifikacije

Standardni proizvodni proces

Proizvodnja se začne z vhodnim pregledom jeklene tuljave, ki mu sledi samodejno izravnavanje in ravnanje, da se sprosti obremenitev materiala. Trak gre nato skozi več postaj za valjanje, da se postopoma ustvari odsek v obliki črke U, čemur sledi natančno dimenzioniranje, servo CNC rezanje po fiksni dolžini in izbirno samodejno luknjanje ali rezanje vogalov.

Končane profile ponovno zravnamo pred popolnim vizualnim in dimenzijskim pregledom, povezovanjem in skladiščenjem.

Pregled jeklenih zvitkov → izravnavanje in ravnanje → progresivno hladno valjanje → dimenzioniranje U-prerezov → CNC rezanje s fiksno dolžino → prebijanje/rezanje vogalov → sekundarno ravnanje → dimenzijski in vizualni pregled → povezovanje in skladiščenje

Za razliko od vroče valjanih profilov ta postopek ne uporablja visokotemperaturne faze valjanja. Omogoča nadzor dimenzij profila, ravnosti, položajev lukenj in geometrije robov med neprekinjenim oblikovanjem, kar je uporabno za projekte, ki zahtevajo natančno montažo.

Kaj naredi U Channel Steel drugačno

Lahka zasnova z nižjimi skupnimi stroški

Hladno preoblikovanje poveča trdnost jekla z delovnim utrjevanjem, kar omogoča uporabo tanjše stene namesto težjega tradicionalnega kanala v ustreznih aplikacijah. Rezultat je manjša poraba jekla in nižji stroški transporta, dviganja in namestitve.

V tipičnih lahkih in srednje velikih podpornih aplikacijah je lahko hladno oblikovana zasnova več kot 30 % lažja od tradicionalnega kanaletnega jekla, kar pomaga zmanjšati stroške materiala, prevoza in dela.

Utor v obliki črke U za pritrditev in pozicioniranje

Odprt del v obliki črke U je ena njegovih glavnih praktičnih prednosti. Zagotavlja priročno površino za pritrjevanje rež, vodenje, omejevanje, pozicioniranje opreme, vpenjanje cevi in ​​vgrajeno konstrukcijo.

Tudi tu se profil razlikuje od C in Z jekla. C in Z profili so običajno izbrani za grede, medtem ko se jeklo U kanalov pogosteje uporablja tam, kjer mora sam profil delovati kot podpora, osnova, vodilo ali pritrdilni kanal.

Dimenzijska natančnost za neposredno montažo

Profili se oblikujejo na avtomatski liniji za valjanje in gredo skozi procese dimenzioniranja in ravnanja. To pomaga ohranjati dosledne dimenzije odsekov, ravne robove in nadzorovano zvijanje.

Pri projektih, ki uporabljajo vnaprej preluknjane luknje ali elemente s fiksno dolžino, je cilj zagotoviti komponente, ki jih je mogoče sestaviti neposredno, namesto da bi jih večkrat rezali ali popravljali na mestu.

Enostavno rezanje, varjenje in vrtanje

Naravna črna jeklena površina nima pocinkane prevleke, ki bi jo morali upoštevati pri rezanju ali varjenju. Material je mogoče rezati, vrtati, variti ali upogniti v skladu z zahtevami izdelave.

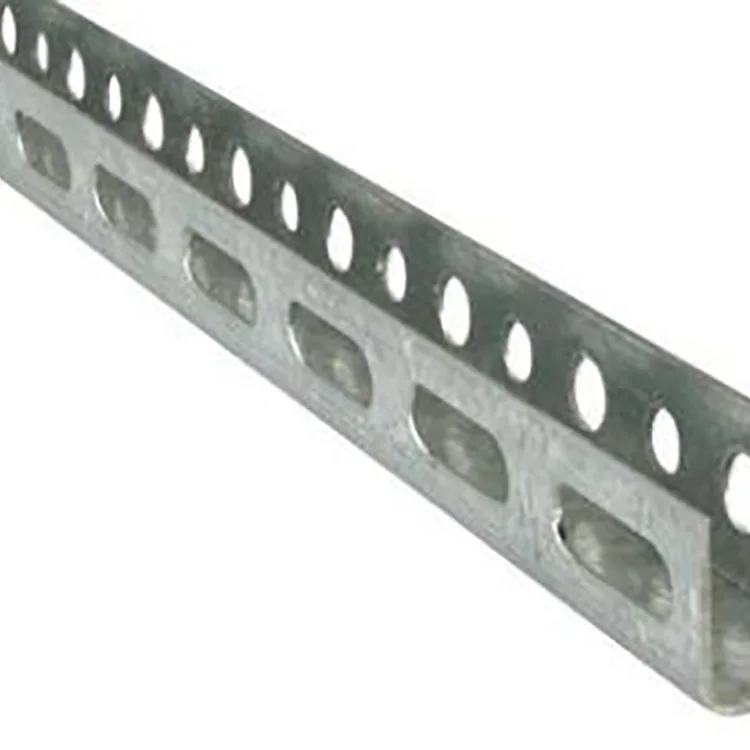

Pred odpremo je mogoče izdelati tudi vnaprej preluknjane luknje, reže, vogalne reze in odseke s fiksno dolžino, kar zmanjša količino obdelave na lokaciji, ki je potrebna za projekte obnove in podpore opremi.

Čist odsek in pravilen videz

Pravilno oblikovan U-rez ima ravno površino, pravilne robove in dosledno geometrijo. Po montaži lahko komponente ohranijo enakomerne vrzeli in urejen splošni videz, zaradi česar so primerne ne le za funkcionalne jeklene konstrukcije, ampak tudi za vidne notranje strukture, delavnice in razstavne ali razstavne prostore.

Reševanje pogostih projektnih težav

Nižji stroški materiala in namestitve:

Hladno oblikovana tankostenska zasnova lahko zmanjša težo za 30%+ v primerjavi s tradicionalnim jeklenim kanalom, kar lahko zniža stroške transporta, dviganja in dela.

Manj popravkov spletnega mesta:

CNC oblikovanje valja in ravnanje zagotavljata dosledne dimenzije in ravnost, kar pomaga zmanjšati rezanje, vrtanje in popravljanje po dobavi.

Hitrejša namestitev:

Standardni utor v obliki črke U se lahko uporablja neposredno za pritrditev, vodenje, podporo in pozicioniranje. Z vnaprej preluknjanimi luknjami ali režami je mogoče številne komponente sestaviti brez dodatne izdelave na mestu.

Boljše prileganje lahkim konstrukcijam:

Utrjevanje v hladnem izboljšuje trdnost oblikovanega profila, zaradi česar je primeren za lahke in srednje obremenjene nosilce, nosilce opreme, cevne nosilce in ograjene strukture, če je profil pravilno izbran za obremenitev.

Realne projektne aplikacije

Primer 1: Sistem za podporo opremi za delavnico pametne proizvodnje

Projekt je vključeval sodobno inteligentno proizvodno delavnico s suhim in prašno nadzorovanim notranjim okoljem. Stranka je potrebovala veliko število pritrdilnih nosilcev opreme in podpornih okvirjev za cevi, z zahtevami glede strukturne stabilnosti, visoke ravnosti in nadzorovanih stroškov projekta.

Izbrani material je bil hladno oblikovani U-kanal Q235B, U100–U140, z debelino stene 1,5–2,0 mm in vnaprej preluknjanimi luknjami za pozicioniranje.

Utor v obliki črke U je ustrezal zahtevam za namestitev opreme in pritrditev cevi brez dodatnega varjenja na mestu. Učinkovitost namestitve se je povečala za 40 %, medtem ko je lahka zasnova zmanjšala transportne in dvigalne zahteve. V primerjavi s tradicionalno rešitvijo iz jeklenih kanalov so se skupni stroški projekta zmanjšali za 23 %.

Ravnost visokega profila je tudi pomagala preprečiti odstopanje pri namestitvi okoli opreme. Dokončan podporni sistem je ostal stabilen in brez zrahljanja, z urejeno postavitvijo delavnice in enkratnim prevzemom projekta.

Primer 2: Notranja strukturna nadgradnja starejše tovarne

Starejša industrijska tovarna je zahtevala nove notranje predelne stene, nosilce opreme in strukture za pritrjevanje cevi. Ker je obstoječa zgradba imela omejeno nosilnost, težki jekleni profili niso bili primerni za prenovo.

Projekt je uporabil hladno oblikovani U-kanal Q235B v več velikostih glede na različne podporne zahteve.

Lahki del je pomagal izpolniti omejitve obremenitve obstoječe zgradbe brez nepotrebnega povečanja strukturne obremenitve. Njegovo kompaktno obliko je bilo tudi lažje namestiti v omejena območja okoli obstoječe opreme in cevovodov.

Po namestitvi so nadgrajene strukture zagotovile stabilno podporo, hkrati pa ohranile čisto postavitev, zaradi česar je U kanal primeren za lahke prenove notranjih tovarn.

Kako izbrati pravi U kanal

Po okolju:

Priporočljivo je predvsem za suha, prezračevana notranja okolja brez neposrednega dežja ali izpostavljenosti jedki. Za vlažne delavnice je treba razmisliti o dodatnem temeljnem premazu za zaščito pred rjo. Zunanja, solna in močno korozivna okolja zahtevajo ustrezen zaščitni premaz ali drugačen jekleni profil.

Po materialu:

Q235B je primeren za splošne svetlobne nosilce, nosilce in ograjene strukture. Q355B se priporoča, kadar je potrebna večja trdnost, kot so večji razponi, težje podnožje opreme ali ojačitvena dela.

Po velikosti razdelka:

U80–U120 se lahko uporablja za manjše nosilce cevi in ​​opreme. U140–U200 je primeren za glavne strukture ohišij in podnožja regalov. Pri težji armaturi in večjih podlagah je mogoče upoštevati večje odseke, kot je U250–U300 glede na dejansko obremenitev.

Po debelini stene:

0,8–1,2 mm se običajno uporablja za lahke pozicionirne in nenosilne aplikacije; 1,5–2,0 mm je primeren za običajne podporne strukture; 2,5–3,0 mm je namenjeno za težje podpore in aplikacije ojačitve.

Končno velikost odseka je treba potrditi glede na razpon, obremenitev, način pritrditve in pogoje vgradnje, ne pa le glede na velikost profila.

Površinsko in aplikacijsko okolje

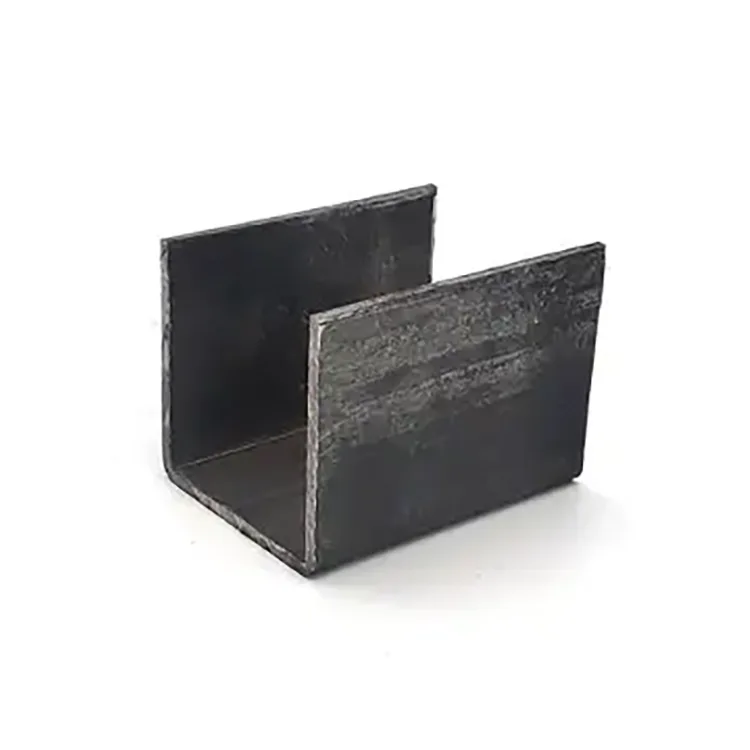

Standardni izdelek je dobavljen kot naravno črno jeklo brez pocinkane prevleke. To naredi naknadno rezanje, varjenje in vrtanje preprosto ter kupcu omogoča, da po potrebi nanese temeljni premaz, barvo ali drugo primerno površinsko obdelavo.

Izdelek je najbolj primeren za:

Tovarne in delavnice v suhih zaprtih prostorih

Podporni okvirji za opremo

Nosilne strukture za cevi in ​​kable

Osnove opreme

Notranje predelne stene in ohišja

Vgrajene jeklene komponente

Vodilne in pozicionirne strukture

Projekti obnove lahkega jekla

Za zunanje konstrukcije, obalna območja, dolgotrajno vlago ali okolja, izpostavljena kislinam in alkalijam, je treba pred proizvodnjo določiti zaščito pred korozijo.

Obdelava po meri in dobava v razsutem stanju

U kanale je mogoče izdelati v skladu s projektnimi risbami in ne omejiti na standardne velikosti zalog. Razpoložljiva obdelava vključuje predhodno preluknjane luknje, reže, rezanje kotov, rezanje pod kotom, rezanje na fiksno dolžino in nestandardne dimenzije.

Pri projektih, ki uporabljajo ponavljajoče se podporne komponente, lahko predhodna obdelava zmanjša rezanje in vrtanje na mestu. Kupci lahko pri zahtevi za ponudbo predložijo risbe, dimenzije preseka, razmik med luknjami, zahteve glede dolžine in razred materiala.

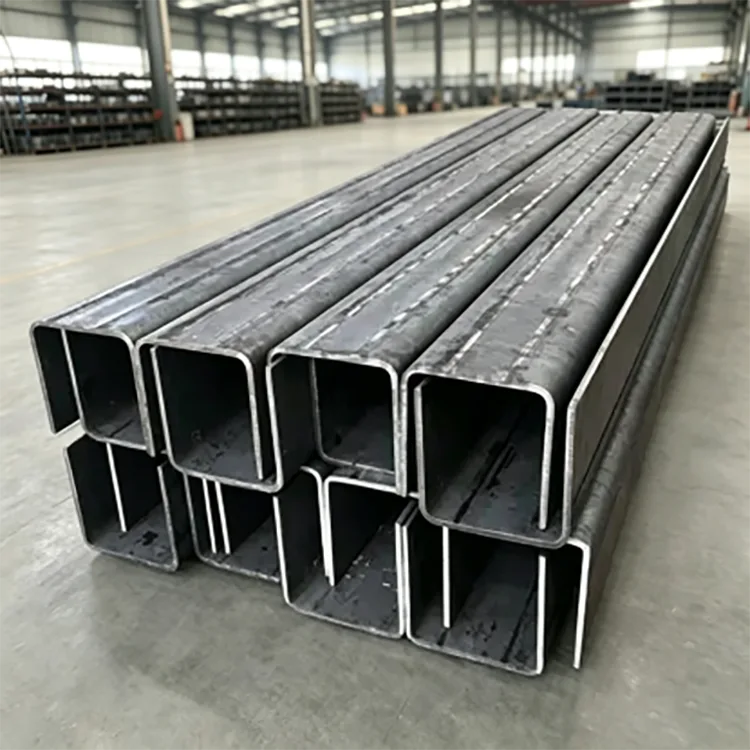

Za večja naročila je mogoče proizvodnjo urediti glede na zahtevano kombinacijo velikosti in razpored dostave, pri čemer se pred združevanjem in odpremo izvede pregled dimenzij.

Tovarniški nadzor kakovosti

Kontrola kakovosti se začne pri vhodnem jeklenem kolutu, kjer se pred oblikovanjem preveri kakovost materiala in osnovni dimenzijski pogoji.

Med proizvodnjo so glavne kontrolne točke poravnava traku, stabilnost valjanja, dimenzije preseka, ravnost, položaj izvrtine in dolžina reza. Po oblikovanju profili opravijo sekundarno ravnanje in končni vizualni in dimenzijski pregled.

Posebna pozornost je namenjena zvijanju, deformaciji, stanju robov in skladnosti med serijami. Pri predhodno preluknjanih izdelkih se preverita tudi položaj in razmik lukenj, ker te mere neposredno vplivajo na namestitev.

Ta proizvodni pristop je pomemben za projekte, pri katerih se mora dostavljeni U kanal ujemati z risbami in ga je treba sestaviti z drugimi izdelanimi komponentami brez ponavljajočih se popravkov na mestu.

pogosta vprašanja

V1: Ali je hladno oblikovani U-kanal močnejši od običajnega jeklenega kanala?

Za primerne lahke in srednje obremenitve, hladno preoblikovanje uvaja delovno utrjevanje in lahko zagotovi večjo trdnost oblikovanega materiala. Profil je tudi dimenzijsko pravilen in odporen na deformacije, če je pravilno izbran in nameščen. Za močno obremenjene primarne strukture mora izračun zahtevane obremenitve določiti, ali je potreben težji kanal ali odsek z visoko trdnostjo.

V2: Ali lahko U kanal nadomesti tradicionalno jekleno kanale?

Lahko nadomesti tradicionalno jekleno jeklo v številnih lahkih in srednje obremenjenih aplikacijah, kot so podpore, nosilci, ohišja, vgrajene strukture in podnožja opreme. Ne sme samodejno nadomestiti težkih primarnih nosilcev ali konstrukcij, ki so izpostavljene znatnim udarcem ali koncentriranim obremenitvam.

V3: Ali lahko vnaprej izvrtate luknje in odrežete nestandardne dolžine?

ja V skladu z risbami je mogoče izdelati predhodno luknjanje, rezanje vogalov, rezanje pod kotom in nestandardne fiksne dolžine. To omogoča, da komponente prispejo pripravljene za montažo.

V4: Kakšna je razlika med U kanalom in C/Z profilom gredi?

C in Z profili se uporabljajo predvsem za strešne in stenske grede. U profili se pogosteje uporabljajo za podpore, podlage, vgrajene dele, pritrdilne kanale, vodila in strukture za pozicioniranje. Pri izbiri je treba upoštevati dejansko strukturno funkcijo.

V5: Ali se bo hladno oblikovani U-kanal zlahka zvil ali deformiral?

Pravilno izdelan odsek gre skozi večprehodno oblikovanje, dimenzioniranje in ravnanje za nadzor zvijanja in deformacije v okviru veljavnih standardnih zahtev. Ustrezen material, debelina stene, velikost preseka in način vgradnje so prav tako pomembni za ohranjanje dimenzijske stabilnosti med uporabo.

V6: Kateri je boljši, Q235B ali Q355B?

Q235B je primeren za splošne nosilce svetlobe in aplikacije ohišij. Q355B zagotavlja večjo trdnost in je bolj primeren za težje podlage opreme, večje razpone in ojačitvena dela, kadar to zahteva konstrukcijska zasnova.

V7: Ali je mogoče površino pocinkati ali barvati?

ja Standardni izdelek je naravno črno jeklo, zato ga je mogoče obdelati z ustreznim temeljnim premazom, barvo, praškastim lakiranjem ali galvanizacijo v skladu z okoljem projekta in zahtevami glede korozije.
