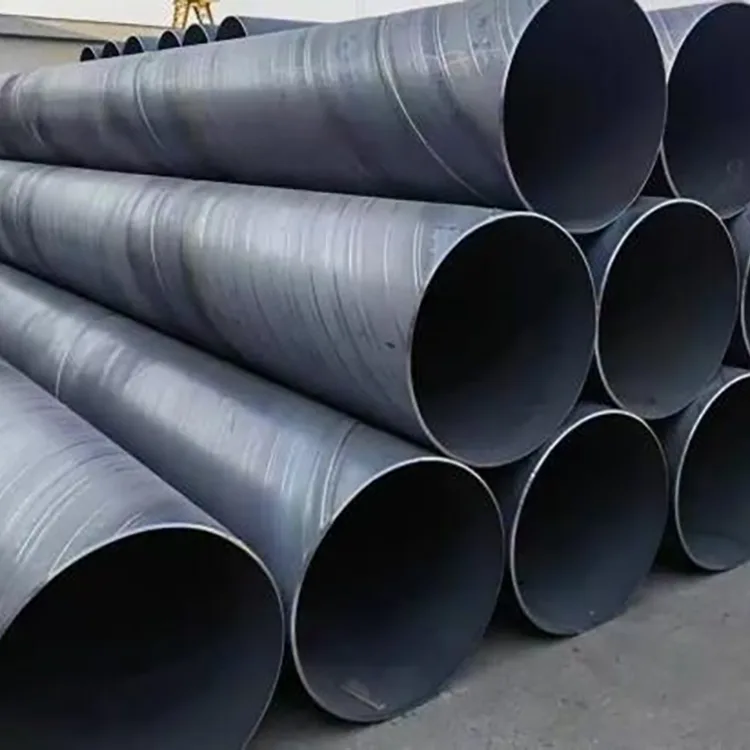

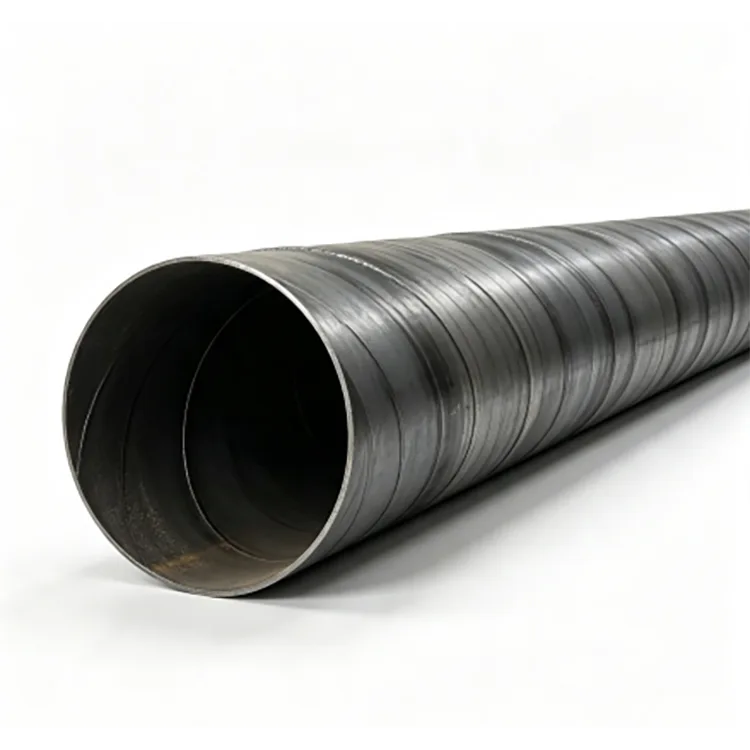

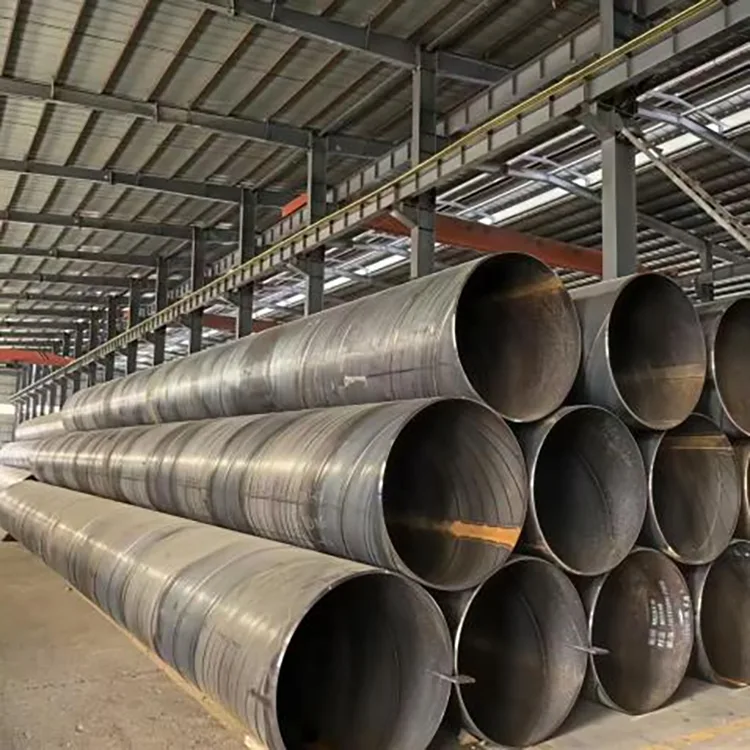

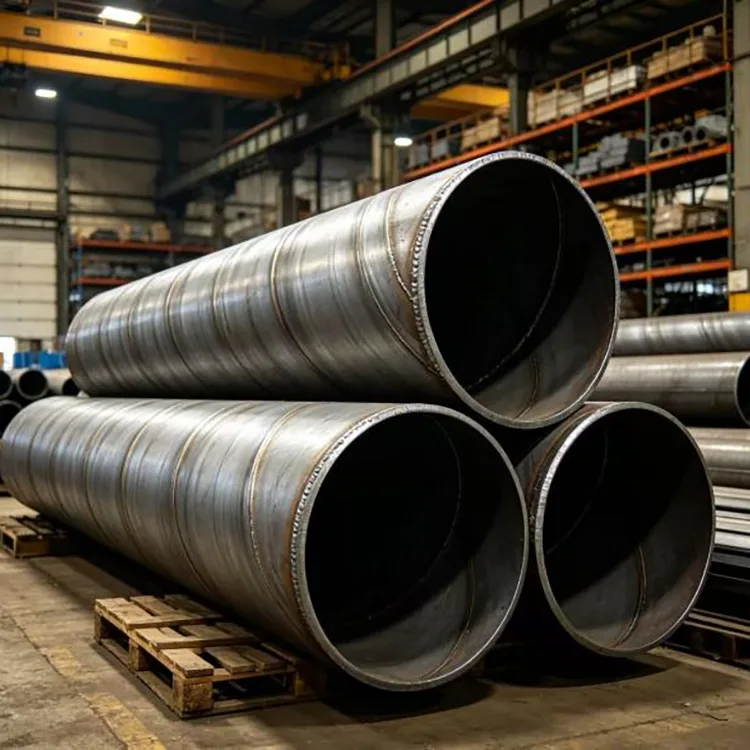

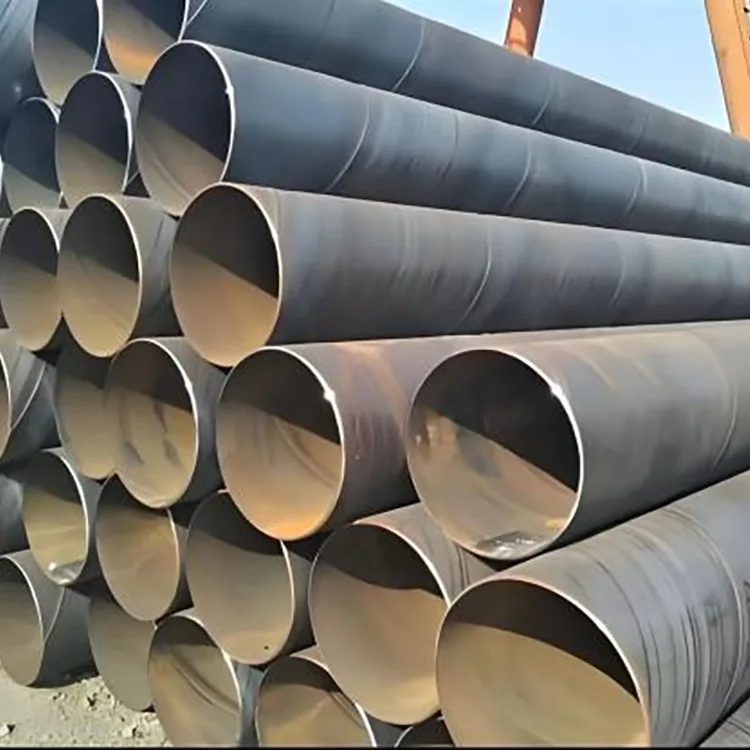

Spiralno varjene jeklene cevi

Pri cevovodih velikega premera najnižja nabavna cena ni vedno najnižji strošek projekta. Debelina stene, kakovost zvara, dimenzijska natančnost, zaščita pred korozijo in zapisi o inšpekcijskih pregledih vplivajo na namestitev, tlačno zmogljivost in dolgoročno vzdrževanje.

Spiralno varjene jeklene cevi Rongheng so izdelane iz kvalificiranega vroče valjanega jeklenega traku s CNC spiralnim oblikovanjem in avtomatskim dvostranskim varjenjem pod praškom. Razpoložljivi razpon premera je 219–3.620 mm, z debelino stene od 6–30 mm. Možnosti materialov vključujejo Q235B, Q355B in L245–L485, ki pokrivajo običajne komunalne, strukturne, pilotne, vodovodne in cevovodne aplikacije.

Vsako proizvodno naročilo sledi določenemu inšpekcijskemu postopku, ki zajema surovine, oblikovanje, varjenje, dimenzije, kakovost zvara, hidrostatično testiranje in stanje končne površine. Za projekte, ki zahtevajo dodatno zaščito, je mogoče cevi dobaviti s prilagojenimi protikorozijskimi sistemi, kot je 3PE ali epoksi premaz iz premogovega katrana, glede na delovno okolje.

Osredotočenost je preprosta: dobavite določeno debelino stene in material, dokumentirajte zahtevane inšpekcije ter dostavite konce cevi in ​​pogoje premaza, ki jih je mogoče uporabiti neposredno na mestu.

Ključne značilnosti

Razpon velikega premera za infrastrukturne cevovode

Spiralno varjena konstrukcija je še posebej primerna za cevi velikega premera, ker je jekleni trak mogoče neprekinjeno oblikovati v širok razpon premerov cevi.

Rongheng dobavlja cevi od 219 mm do 3620 mm OD, z debelino stene 6–30 mm kot standardni proizvodni obseg. Na voljo so fiksne dolžine 6 m, 9 m in 12 m, nestandardne dolžine in posebne debeline sten pa lahko izdelamo po projektnih načrtih in specifikacijah.

Dvostransko varjenje pod praškom

Cev je izdelana z dvostranskim avtomatskim varjenjem pod praškom. Postopek oblikovanja in varjenja je nadzorovan, da se ohrani dosledna geometrija cevi in ​​kakovost zvara vzdolž proizvodne dolžine.

Notranje in zunanje varjenje se izvaja, da se doseže ustrezen preboj zvara in skladen zvarni spoj. Pregled zvarov je vključen v proces nadzora kakovosti proizvodnje, namesto da bi se zanašal le na vizualni pregled po izdelavi.

Stabilna debelina stene in tlačna zmogljivost

Pri projektih podzemnih vodovodnih, drenažnih in tlačnih cevovodov je debelina stene ključna nabavna specifikacija. Samo nazivni premer ne določa, ali je cev primerna za uporabo.

Rongheng nadzoruje debelino stene glede na veljavne specifikacije in lahko dokumentira rezultate materiala, dimenzij in pregledov za sprejem projekta. Kupci lahko v kupoprodajni pogodbi določijo tudi zahteve glede tolerance debeline stene, pregleda zvarov in hidrostatičnega testiranja.

Zaščita pred korozijo za različna okolja

Gole spiralno varjene jeklene cevi se lahko uporabljajo tam, kjer projekt predvideva lastno prevleko ali kjer delovno okolje ne zahteva dodatne zaščite pred korozijo.

Za zakopane cevovode, vlažna območja, slana tla ali obalne projekte lahko Rongheng dobavi različne zunanje sisteme za zaščito pred korozijo. 3PE premaz, epoksidni premaz iz premogovega katrana in druge določene sisteme je mogoče izbrati glede na pogoje tal, transportni medij, načrtovano življenjsko dobo in zahteve projekta.

Za cevi, prevlečene s 3PE, lahko dobavljena proizvodna specifikacija vključuje zahteve, kot so:

● Moč luščenja: ≥50 N/cm

● Adhezija: ≥8 MPa

Ustrezen sistem prevleke je treba potrditi glede na specifikacijo projekta in ne izbrati samo glede na premer cevi.

Končno posnemanje za varjenje na mestu

Konce cevi je mogoče strojno obdelati z nadzorovanimi dimenzijami poševnega roba, da se ujemajo z varilnim postopkom stranke in zahtevami na terenu.

Končna priprava lahko vključuje:

● Standardno posnemanje

● Končna končna obdelava

● Razigljevanje

● Popravek dimenzij

● Posebna končna priprava po risbah

To zmanjša količino priprave, ki je potrebna pred varjenjem na terenu, zlasti pri namestitvi cevovodov velikega premera.

Tehnične specifikacije

Proizvodni proces

Proizvodni proces je organiziran okoli točk, ki najbolj neposredno vplivajo na kakovost cevi velikega premera.

1. Pregled vroče valjanih jeklenih trakov

Vhodni jekleni trak se pred oblikovanjem preveri glede na zahtevani razred materiala in proizvodne specifikacije. Za sledljivost projekta se lahko zagotovi materialna dokumentacija.

2. Niveliranje in priprava

Jekleni trak se poravna pred vstopom v proces oblikovanja. Pravilna priprava traku pomaga ohranjati dosledne pogoje oblikovanja in geometrijo cevi.

3. CNC spiralno oblikovanje

Trak se neprekinjeno oblikuje v določen premer spirale. Parametri oblikovanja se prilagajajo glede na premer cevi, debelino stene in kakovost materiala.

4. Notranje in zunanje varjenje pod praškom

Avtomatsko varjenje se izvaja na obeh straneh spiralnega spoja. Varilni parametri so nadzorovani v skladu s specifikacijo cevi, pri čemer je pregled osredotočen na kontinuiteto zvara, preboj in morebitne notranje napake.

5. Dimenzioniranje in ravnanje cevi

Po varjenju se končna cev preveri in popravi premer, okroglost in ravnost v okviru veljavne specifikacije.

6. Končaj obdelavo

Konci cevi so odrezani in prirezani v skladu z zahtevami projekta. Posebna končna priprava se lahko zaključi pred odpremo.

7. Protikorozijski premaz

Kjer je potrebno, cev prejme določen zunanji sistem premaza. Stanje premaza, oprijem in druge navedene lastnosti se pregledajo pred sprostitvijo.

8. Končni pregled in pakiranje

Končane cevi so podvržene pregledom dimenzij, videza in zahtevanih zmogljivosti pred združevanjem, označevanjem in odpremo.

Kontrola kakovosti in inšpekcija

Varjene cevi velikega premera je treba kupiti z merljivimi inšpekcijskimi zahtevami, namesto da bi se zanašali samo na tovarniško izjavo, kot je "visoka kakovost".

Ronghengov sistem kakovosti proizvodnje vključuje 16 inšpekcijskih kontrolnih točk, ki pokrivajo proizvodni proces in končni izdelek. Predloženi podatki o proizvodnji kažejo 99,97-odstotno skupno stopnjo kvalifikacije končnega izdelka.

Pregled zvara

Proizvodna specifikacija vključuje 100-odstotno kontrolo zvara z uporabo rentgenskega in ultrazvočnega testiranja za prepoznavanje napak zvara, ki jih ni mogoče potrditi samo z vizualnim pregledom.

Natančno metodo NDT, stopnjo sprejemljivosti in obliko poročanja je mogoče uskladiti z veljavnim standardom ali specifikacijo projekta.

Hidrostatično testiranje

Za ustrezna naročila tlačnih cevovodov se lahko vsaka cev podvrže hidrostatičnemu preskusu pri 1,5-kratnem delovnem tlaku, z zadrževalnim časom najmanj 5 sekund in brez puščanja med navedenim preskusom.

Za določen projekt je treba preskusni tlak, čas zadrževanja in merila sprejemljivosti potrditi v tehničnem sporazumu pred proizvodnjo.

Dimenzijski pregled

Pregled zajema ključne dimenzije, kot so:

● Zunanji premer

● Debelina stene

● Dolžina cevi

● Okroglost

● Naravnost

● Mere naklona

● Stanje površine

To je še posebej pomembno za cevi velikega premera, ker lahko dimenzionalna odstopanja povečajo poravnavo polja in delo pri varjenju spojev.

Spiralno varjene jeklene cevi v primerjavi z dobavo majhnih tovarn

Za naročila inženiringa pomembna primerjava ni zgolj ponudbena cena dobavitelja. Kupci morajo primerjati razred materiala, dejansko debelino stene, NDT pokritost, zahteve hidrostatičnega preskusa, specifikacijo premaza, inšpekcijske dokumente in pogoje dobave na isti tehnični podlagi.

Vodnik za izbiro materiala

Q235B za običajne komunalne projekte

Za običajne komunalne vodovodne, drenažne in kanalizacijske cevovode se običajno izbere Q235B, kjer konstrukcijske zahteve ne zahtevajo višje stopnje trdnosti.

Primerno je, kadar inženirsko načrtovanje daje prednost ustrezni konstrukcijski zmogljivosti in nadzorovanim stroškom materiala.

Q355B za višje strukturne zahteve

Q355B se lahko upošteva pri aplikacijah, ki zahtevajo večjo trdnost materiala, vključno z določenimi aplikacijami za težke obremenitve, nizke temperature ali konstrukcije/sloje.

Končni razred je treba izbrati glede na projektno obremenitev, temperaturo, zahteve glede varjenja in veljavni standard.

L245–L485 za aplikacije v cevovodih

Za projekte prenosa nafte in plina je mogoče določiti razrede jekla za cevovode, kot je L245–L485, v skladu z zahtevanim standardom cevovoda in konstrukcijskimi pogoji.

Za medije, ki vsebujejo kislo snov, ali medije, ki vsebujejo vodikov sulfid, mora izbira materiala slediti veljavnim specifikacijam za uporabo kisle kisline in projektnim zahtevam, namesto da se domneva, da samo kakovost cevovoda zagotavlja odpornost proti H₂S.

Korozivne in obalne razmere

Za obalna okolja, okolja s slano zemljo ali kemično agresivna okolja je treba material in premaz upoštevati skupaj.

Kjer je primerno, se lahko navede jeklo z večjo trdnostjo ali odpornostjo na vremenske vplive, medtem ko je treba zunanji sistem zaščite pred korozijo izbrati glede na dejansko zemljo, vodo in pogoje izpostavljenosti.

Tipične aplikacije

Spiralno varjene jeklene cevi se večinoma uporabljajo tam, kjer velik premer, namestitev na velike razdalje ali strukturna zmogljivost omogočajo neprekinjeno spiralno oblikovanje praktično.

Občinski vodovod

Vodovod velikega premera za mestno vodooskrbo, prenos surove vode in nadgradnjo infrastrukture.

Sistemi za odvodnjavanje in padavinske vode

Primerno za drenažo z velikim pretokom, izpust deževnice in občinske projekte cevovodov za nadzor poplav.

Kanalizacija in industrijska voda

Uporablja se za odpadne vode, tehnološke vode in druge sisteme za prenos tekočine z nizkim do srednjim tlakom, kadar izbrani material in notranja zaščita izpolnjujeta zahteve medija.

Projekti naftovodov in plinovodov

Spiralno varjene cevi za cevovode je mogoče izdelati v skladu z veljavnimi specifikacijami za cevovode za ustrezne prenosne aplikacije.

Piloti iz jeklenih cevi

Spiralno varjene cevi velikega premera se lahko uporabljajo tudi kot konstrukcijski cevni piloti, vključno s temeljno in pomorsko konstrukcijo, če sta določena zahtevani standard pilota in debelina stene.

Vkopani cevovodni sistemi

Za vkopane aplikacije je treba pri izbiri cevi upoštevati zunanji pritisk tal, podtalnico, posedanje, sistem premazov, katodno zaščito in pogoje namestitve, ne pa samo premera cevi.

Realne projektne aplikacije

Primer 1: Projekt mestnega plinovoda za zemeljski plin

Za projekt mestnega plinovoda je Rongheng dobavil približno 12.000 ton spiralno varjenih jeklenih cevi L360 s protikorozijsko prevleko 3PE.

Projekt je vključeval zapletene poselitvene razmere v obstoječem urbanem območju. Dobavljena cev je bila izdelana in oplaščena v skladu s projektnimi zahtevami.

Glede na obratovalno evidenco projekta je bila prijavljena stopnja puščanja cevovoda 0,7 %, štiri leta delovanja pa brez zabeleženih varnostnih incidentov.

Primer dokazuje, zakaj je treba sledljivost materiala, pregled zvarov in zunanjo zaščito pred korozijo upoštevati skupaj pri projektih podzemnih cevovodov.

Primer 2: Nadgradnja mestne kanalizacije za padavinske vode

Za projekt obnove mestnega odvodnjavanja je Rongheng dobavil približno 6800 ton spiralno varjenih jeklenih cevi, vključno z:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Cevi so bile dobavljene z ojačano epoksidno protikorozijsko zaščito iz premogovega katrana.

Projekt je bil namenjen zamenjavi zastarelih mestnih kanalizacijskih cevovodov, ki so jih prizadeli zamašitve, puščanje in nezadostna zmogljivost odvajanja padavinske vode. Po treh letih delovanja projektni zapis ni poročal o deformaciji cevi, puščanju ali zamašitvi, medtem ko je nadgrajeni sistem izboljšal delovanje odvajanja meteorne vode med močnimi padavinami.

Izbirne točke pred naročilom

Preden zahtevate ponudbo za spiralno varjene jeklene cevi, dobavitelju posredujte naslednje informacije:

1. Velikost cevi

Navedite zunanji premer in zahtevano debelino stene namesto samega premera.

2. Transportni medij

Voda, kanalizacija, plin, olje in industrijske tekočine lahko zahtevajo različne zahteve glede materiala, notranje zaščite in inšpekcije.

3. Delovni tlak

Po potrebi navedite načrtovani tlak in delovno temperaturo, da se lahko debelina stene in preskusne zahteve pravilno pregledajo.

4. Okolje namestitve

Navedite, ali je cev zakopana, nadzemna, podvodna, obalna, slana zemlja ali izpostavljena kemični koroziji.

5. Zahteva za premaz

Določite 3PE, epoksi premog-katran, golo jeklo ali drug sistem premazov, skupaj z debelino premaza in zahtevami za pregled.

6. Dolžina cevi in ​​priprava konca

Potrdite fiksne dolžine 6 m, 9 m, 12 m ali po meri, skupaj z dimenzijami naklona in zahtevami za varjenje na terenu.

7. Pregled in dokumentacija

Pri večjih projektih vključite potrdila o materialu, poročila o dimenzijah, poročila o NDT, zapise o hidrostatičnih preskusih in zapise o inšpekcijskih pregledih premazov v nabavno specifikacijo.

Izdelava po meri in dobava projektov

Rongheng podpira proizvodnjo po meri za inženirska naročila namesto omejevanja dobave na standardne velikosti zalog.

Razpoložljive možnosti vključujejo:

● Nestandardni zunanji premeri

● Posebne debeline sten

● 6–12 m fiksne dolžine in druge določene dolžine

● Posnetek konca cevi

● Posebna zaključna priprava

● 3PE in drugi protikorozijski sistemi premazov

● Epoksi premaz iz premogovega katrana

● Posebni cevni priključki in izdelani deli po risbah

● Pregled in dokumentacija, specifična za projekt

Pri naročilih velikih količin je mogoče uskladiti proizvodne in dobavne načrte glede na zaporedja namestitve projekta.

Tovarniški pregled in podpora kupcu

Za velika infrastrukturna naročila lahko kupci uredijo pregled tovarne in pregledajo evidenco o proizvodnji in pregledih pred odpremo.

Rongheng ponuja:

● Tehnična podpora pri izbiri pred naročilom

● Pregled specifikacij

● Posodobitve napredka proizvodnje

● Ureditev tovarniških pregledov

● Materialna in pregledna dokumentacija

● Usklajevanje pošiljk

● Tehnično svetovanje v zvezi z namestitvijo

● Poprodajna tehnična podpora

Pri večjih projektih je napredek proizvodnje mogoče spremljati tudi z vizualnimi posodobitvami, tako da lahko kupci vnaprej uskladijo načrte pošiljanja in namestitve na lokaciji.

pogosta vprašanja

Q1. Kakšna je razlika med spiralno varjeno jekleno cevjo in varjeno cevjo z ravnim šivom?

Oblikovan je iz jeklenega traku v spiralno obliko in zvarjen vzdolž vijačnega spoja. Ta način izdelave je še posebej praktičen za cevi velikega premera.

Zvarjene cevi z ravnim šivom uporabljajo vzdolžni zvar in so običajno izbrane za različna območja premera in zahteve uporabe. Nobena gradnja ni samodejno boljša za vsak projekt; premer, debelina stene, tlak, način namestitve, razred materiala in veljavni standard morajo določiti izbiro.

Q2. Kakšne velikosti cevi dobavljate?

Standardni obseg proizvodnje je zunanji premer 219–3620 mm in debelina stene 6–30 mm. Standardne fiksne dolžine vključujejo 6 m, 9 m in 12 m, nestandardne dolžine in posebne debeline sten pa so na voljo za projektna naročila.

Q3. Ali lahko izdelate nestandardne spiralno varjene jeklene cevi?

ja Izdelava po meri lahko zajema premer, debelino stene, fiksno dolžino, poševne robove na koncu cevi, posebno pripravo konca, premaz in druge zahteve, prikazane na inženirskih risbah.

Q4. Ali se lahko Pipe uporablja za vkopane cevovode?

ja Široko se uporablja za zakopane vodovodne, drenažne in druge cevovodne sisteme, če debelina stene cevi, razred materiala, zunanji premaz, način namestitve in strukturni izračuni izpolnjujejo zahteve projekta.

Pri vkopanih cevovodih morajo biti kupci še posebej pozorni na stanje tal, podtalnico, posedanje, zaščito pred korozijo in obdelavo spojev na terenu.

V5. Kako se izogniti nakupu cevi z nezadostno debelino stene?

Izdelka ne sodite le po nominalni velikosti ali teži. V nabavni pogodbi navedite zahtevano debelino stene in veljavno toleranco ter zahtevajte potrdila o materialu in zapisnike o pregledu dimenzij.

Pri velikih projektih lahko vhodni pregled vključuje tudi naključne meritve debeline stene na več mestih na cevi.

V6. Kakšen pregled zvarov je mogoče zagotoviti?

Proizvodna specifikacija podpira 100-odstotno rentgensko in ultrazvočno kontrolo zvarov, pri čemer je veljavna raven sprejemljivosti določena z ustreznim standardom ali specifikacijo projekta.

Inšpekcijska poročila se lahko zagotovijo kot del dokumentacije o kakovosti projekta.

V7. Ali nudite hidrostatične preskuse?

ja Za ustrezna naročila tlačnih cevovodov se lahko hidrostatična preskušanja izvajajo cev za cevjo pri 1,5-kratnem delovnem tlaku, z zadrževalnim časom 5 sekund ali več in brez puščanja pod določenimi preskusnimi pogoji.

V8. Kateri protikorozijski premaz naj izberem?

Odvisno je od okolja namestitve in življenjske dobe.

Za vkopane cevovode se običajno upošteva 3PE, kjer je potrebna močna zunanja zaščita pred korozijo. Za ustrezne projekte je mogoče določiti tudi sisteme epoksidnega premogovega katrana. Obalna in slana tla zahtevajo posebno pozornost pri izbiri premaza, neprekinjenosti premaza in zaščiti spojev na terenu.

V9. Ali lahko obiščem tovarno, preden oddam veliko naročilo?

ja Kupci se lahko dogovorijo za obisk tovarne na kraju samem, ki zajema proizvodna območja, inšpekcijske objekte, skladišče končnih cevi in ​​ustrezno dokumentacijo o kakovosti. Napredek proizvodnje je mogoče spremljati tudi prek video posodobitev med obdobjem izdelave.

V10. Katere podatke moram navesti za ponudbo?

Navedite najmanj zunanji premer, debelino stene, razred materiala, dolžino cevi, količino, veljavni standard, transportirani medij, delovni tlak, zahteve glede premaza in pripravo konca.

Za popolno inženirsko ponudbo so koristne tudi risbe, zahteve za inšpekcijo in razpored dostave.

Obvestilo o naročilu

Za spiralno varjene jeklene cevi si med nabavo zaslužijo posebno pozornost štirje elementi: dejanska debelina stene, NDT zvara, hidrostatično testiranje in protikorozijski premaz.

Te zahteve se lahko zapišejo neposredno v tehnično pogodbo, tako da se ponudbe dobaviteljev lahko primerjajo na isti podlagi. Pri obsežnih infrastrukturnih projektih so kupci dobrodošli tudi, da se pred odpremo dogovorijo za pregled tovarne in pregledajo postopek proizvodnje in pregleda.
