Glavni razlog za uporabo spiralne jeklene cevi je njena zmožnost kombiniranja velikega premera pretoka s praktično izdelavo težjih stenskih odsekov. Jekleni trak je neprekinjeno oblikovan v cilindrični odsek in zvarjen vzdolž spiralnega šiva. Po varjenju in dimenzioniranju lahko celotno cev vroče pocinkamo, da zagotovimo zaščito pred korozijo na notranjih in zunanjih površinah.
Zaradi te konstrukcije je cev posebej primerna za vodovodne cevovode velikega premera, drenažne sisteme, temelje in dela na pilotih, industrijske tekočinske vode in izpostavljene jeklene cevi. Za projekte, kjer bo cev ostala na prostem, pod zemljo ali v vlažnem okolju, pocinkana prevleka zagotavlja dodatno oviro proti vlagi in koroziji.
Za inženiring nista pomembna le premer cevi in debelina stene. Kupci morajo pred odpremo potrditi tudi razred jekla, zahteve za pregled zvarov, specifikacijo cinkanja, dolžino cevi, pripravo koncev in ali končna cev potrebuje prirobnice ali drugo izdelavo.
Spiralno oblikovanje omogoča izdelavo cevi velikih premerov iz jeklenega traku, hkrati pa ohranja neprekinjeno cilindrično strukturo. Nastali del je zelo primeren za aplikacije, ki zahtevajo visoko zmogljivost pretoka ali velike zunanje mere.
Dvostranski postopek varjenja pod praškom zagotavlja nadzorovano penetracijo zvara in dosleden šiv vzdolž cevi. Za tlačne ali konstrukcijske aplikacije je treba zahteve za nadzor zvarov in hidrostatične preskuse določiti glede na projekt, namesto da bi se zanašali samo na videz cevi.
Pri vkopanih cevovodih je treba steno cevi izbrati tudi glede na notranji tlak, zunanjo obremenitev tal, prometno obremenitev, globino vgradnje in morebitno premikanje tal. Večji premer ne pomeni samodejno višje stopnje tlaka, zato je treba premer in debelino stene izbrati skupaj.
|
Postavka |
Razpoložljivo območje / možnost |
|
Izdelek |
Vroče pocinkana spiralna jeklena cev |
|
Razred jekla |
Q235B, Q355B |
|
Izbirni materiali |
Nizkolegirano jeklo, na vremenske vplive odporno jeklo po naročilu |
|
Zunanji premer |
DN200–DN3000 |
|
Debelina stene |
3,0–20 mm |
|
Standardna dolžina |
6 m, 12 m |
|
Dolžina po meri |
3–15 m |
|
Cinkova prevleka |
80–150 g/m² standardno |
|
Težka cinkova prevleka |
180–275 g/m² |
|
Postopek varjenja |
Dvostransko varjenje pod praškom |
|
Veljavni standardi |
GB/T 9711, SY/T 5037, ASTM A252, EN 10217 |
|
Razpoložljiva obdelava |
Rezanje, posnemanje, varjenje prirobnic, zapiranje koncev, brušenje in dodatna zaščita pred korozijo |
Zaporedje izdelave je pomembno za ta izdelek. Spiralno cev najprej oblikujemo in zvarimo, nato pa jo pripravimo za vroče cinkanje. To omogoča, da končana cev, vključno z zvarjenim telesom cevi ter dostopnimi notranjimi in zunanjimi površinami, prejme zaščito pred korozijo po zaključku glavnih postopkov oblikovanja.
Vroče valjani jekleni trak → Vhodni pregled → Spiralno oblikovanje → Dvostransko obločno varjenje → Rezanje in dimenzioniranje → Končna obdelava → Predobdelava površine → Vroče cinkanje → Hlajenje in končna obdelava → Pregled → Zaščitna embalaža
Med predobdelavo, razmaščevanjem, luženjem in aktivacijo odstranimo olje, rjo in površinske okside. Pripravljeno cev nato potopimo v staljen cink pri približno 450°C. Po odvzemu in ohlajanju se na pocinkani površini preveri stanje premaza, pokrivnost in vidne napake.
Pri ceveh velikega premera faza cinkanja zahteva posebno pozornost enakomernosti premaza in odvajanju cinka iz notranjosti cevi. Pred pošiljanjem je treba preveriti tudi konce cevi, odprtine in izdelana področja.
Ni enotne debeline cinkove prevleke, primerne za vsak projekt.
Za običajno komunalno oskrbo z vodo, odvodnjavanje in splošne storitve na prostem se lahko upošteva standardno območje 80–150 g/m², kjer je korozijska obremenitev okolja zmerna.
Za odpadne vode, industrijska okolja, vlažna mesta in aplikacije, ki zahtevajo daljšo zaščito pred korozijo, je mogoče določiti 180–275 g/m², če je to združljivo s projektno zahtevo za premaz.
Pri obalnih projektih, ki so izpostavljeni razpršilu soli, je treba upoštevati težji sistem cinka skupaj z dejansko okoljsko kategorijo, drenažnimi pogoji in načrtovano življenjsko dobo. Cinkanje lahko znatno zmanjša korozijo, vendar izbire prevleke ne bi smeli obravnavati kot nadomestek za oceno korozije, specifično za projekt.
Q235B je primeren za številne običajne komunalne cevovode, drenažne sisteme in splošne jeklene konstrukcije, kjer je projektna obremenitev zmerna.
Q355B je primernejši, ko je potrebna večja strukturna trdnost, kot so težka temeljna dela, večje strukturne obremenitve, zahtevni pogoji namestitve ali projekti, kjer inženirski načrt določa jeklo z večjo trdnostjo.
Za aplikacije pilotov in temeljev bi morali kupci zagotoviti zahtevano obremenitev, način namestitve in debelino stene, namesto da bi izbrali razred samo glede na premer cevi.
Stena debeline 3–6 mm je lahko primerna za številne nadzemne ali običajne aplikacije cevovodov, kadar so tlak in zunanje obremenitve zmerni.
Za vkopane cevovode, temeljna dela, območja z velikim prometom ali aplikacije, ki so izpostavljene znatnim zunanjim obremenitvam, bodo morda potrebni debelejši deli. Proizvodni razpon 3–20 mm omogoča prilagajanje debeline stene dizajnu.
Za prenos vode na dolge razdalje mora specifikacija običajno vključevati:
Nazivni premer + debelina stene + kakovost jekla + konstrukcijski tlak + dolžina cevi + končna obdelava + zahteva po pregledu
To daje proizvajalcu dovolj informacij, da navede pravo cev, namesto da navede samo nazivni premer.

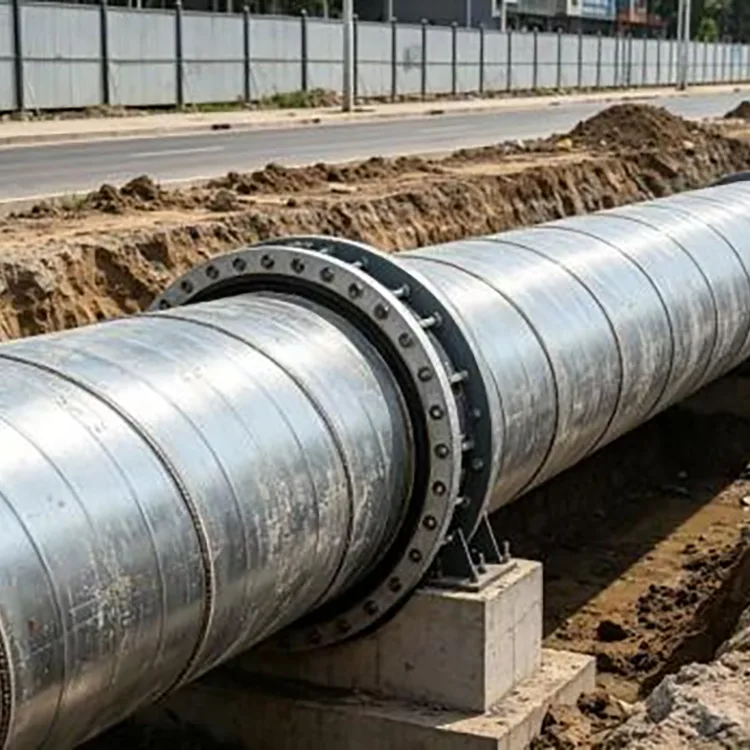

Uporablja se za prenos mestne vode, odvodnjavanje meteorne vode in obnovo cevovodov. Veliki premeri pomagajo obvladati velike količine pretoka, medtem ko pocinkana površina zagotavlja dodatno zaščito pred korozijo v izpostavljenih ali vlažnih okoljih.
Primerno za transport odpadne vode in povezane cevne napeljave, kjer lahko vlaga in jedki onesnaževalci skrajšajo življenjsko dobo nezaščitenega jekla.
Spiralna cev velikega premera se lahko uporablja za temeljne pilote, podpore rečnih obrežij in druge strukturne aplikacije, kjer velikost preseka in debelino stene določata inženirska obremenitev in pogoji namestitve.
Uporablja se za industrijske procesne tekočine in pomožne cevi, kjer projekt dovoljuje pocinkano jeklo in je kemični medij združljiv s sistemom zaščite cinka.
Uporablja se za izpostavljene cevovode, obalne podporne sisteme in cevi, povezane z vetrno energijo. V okoljih s slanim pršenjem bo morda potrebna močnejša cinkova prevleka ali dodaten sistem za zaščito pred korozijo.
Lahko se upošteva kot ustrezni nizkotlačni pomožni sistem, kadar veljavni projektni standard, srednje združljivost in zahteve glede tlaka dovoljujejo pocinkano spiralno cev. Plinski servis mora vedno slediti določenemu standardu za plinovod, namesto da bi se zanašal samo na galvanizacijo.
Za standardni komunalni vodovodni ali drenažni projekt lahko Q235B z običajnim cinkovim premazom in debelino stene 3–6 mm predstavlja praktično izhodišče. Končna izbira mora slediti hidravličnemu in konstrukcijskemu načrtu.
Za odpadne vode in industrijska okolja razmislite o težji cinkovi prevleki v območju 180–275 g/m² in povečajte debelino stene, kjer to zahtevajo zunanje ali tlačne obremenitve.
Za obalne lokacije in lokacije s solnim pršenjem ne navedite preprosto standardne pocinkane cevi. Skupaj je treba pregledati kategorijo korozije, cinkovo prevleko, sistem dodatne prevleke in pričakovano življenjsko dobo.
Za mostne pilote, konstrukcije rečnih obrežij in temeljna dela je mogoče izbrati Q355B in težje stenske odseke, če to zahteva konstrukcijski načrt. Q345B je lahko na voljo tudi za projekte, ki posebej zahtevajo to stopnjo.
Za visokotlačni prenos ali prenos na dolge razdalje v naročilu navedite NDT zvara, hidrostatično testiranje, dimenzijsko toleranco in končno pripravo. Te zahteve so pomembnejše od uporabe splošnega opisa, kot je "težka spiralna cev".
Strokovni pregled za vroče pocinkane spiralne jeklene cevi bi moral zajemati več kot samo cinkano površino.
Podatke o razredu jekla in toploti je treba preveriti glede na potrdilo o materialu. Premer cevi, debelino stene, okroglost, dolžino in končno stanje je treba nato preveriti glede na nabavno specifikacijo.
Spiralni zvar je še ena kritična točka pregleda. Odvisno od projekta je mogoče vključiti vizualni pregled, ultrazvočno testiranje, radiografsko testiranje in hidrostatično testiranje. Za tlačne cevovode se je treba pred proizvodnjo dogovoriti o metodi pregleda in merilih sprejemljivosti.
Pocinkano površino je treba preveriti glede prekrivanja premaza, vidnih golih površin, prekomernega kopičenja cinka in poškodb pri rokovanju. Če bo cev po cinkanju rezana, poševna ali varjena, je treba poškodovana področja cinka popraviti z ustreznim sistemom, bogatim s cinkom.
Cev je lahko dobavljena kot standardne ravne dolžine ali obdelana v skladu z risbo za namestitev.
Razpoložljiva obdelava vključuje rezanje na fiksno dolžino, poševno zarezovanje koncev cevi, varjenje prirobnic, zapiranje koncev, brušenje in dodatno protikorozijsko zaščito. Pri projektih, ki uporabljajo montažne odseke cevi, zagotavljanje risb pred proizvodnjo pomaga zmanjšati rezanje in varjenje na terenu.
Za množična naročila lahko kupci določijo tudi različne premere, debeline sten in dolžine znotraj istega urnika projekta. To je uporabno za komunalne pakete cevovodov, kjer glavni vodi, odcepi in strukturni odseki zahtevajo drugačne specifikacije.
Vroče cinkanje lahko bistveno podaljša obdobje zaščite pred korozijo v primerjavi z nezaščitenim jeklom, vendar je življenjska doba odvisna od okolja, cinkane prevleke, kemije vode, stanja tal, mehanskih poškodb in vzdrževanja.
Kot splošna referenca za dobavljeno paleto izdelkov lahko pričakovana življenjska doba doseže 20+ let v notranjih pogojih, medtem ko se zunanje, zakopane in odpadne vode običajno obravnavajo v razponu 10–15 let pod ustreznimi pogoji. Pri projektih, ki so izpostavljeni hudim slanim pršilom ali agresivnim kemikalijam, je treba uporabiti oceno korozije, specifično za projekt, namesto da bi se zanašali na fiksno številko življenjske dobe.
Velike spiralne cevi zahtevajo embalažo, ki ščiti telo cevi in pocinkano površino med rokovanjem in transportom.
Konce cevi je mogoče zaščititi s ščitniki ali zaščitnimi obroči, medtem ko so cevi v snopu pritrjene z jeklenimi trakovi in po potrebi ločene ali oblazinjene, da se zmanjšajo udarci in poškodbe površine. Za izvozne pošiljke je mogoče dodati vodoodporno embalažo in stabilno nakladanje glede na način pošiljanja.
O: Navadna protikorozijska cev se običajno zanaša na sistem zunanjega premaza, medtem ko vroče pocinkana spiralna cev uporablja metalurško vezan cinkov premaz za zaščito pred korozijo. Ustrezen sistem je odvisen od tega, ali je cev izpostavljena, zakopana, potopljena ali uporabljena z določeno tekočino.
O: Da. Dobavljeni obseg je DN200–DN3000, z debelino stene od 3,0–20 mm. O nestandardnih premerih, debelinah sten in fiksnih dolžinah je mogoče razpravljati glede na risbe in projektne zahteve.
O: Lahko se upošteva za primerne vkopane aplikacije, vendar je treba oceniti kemijo tal, vlago, drenažo, zunanje obremenitve in zahteve glede premaza. Pri agresivnih pogojih tal bo morda potreben dodaten sistem za zaščito pred korozijo.
O: Spiralno varjene cevi je mogoče izdelati za uporabo pod pritiskom, če so ustrezno določeni razred jekla, debelina stene, postopek varjenja in zahteve za pregled. Za tlačne cevovode je treba v nabavni specifikaciji potrditi NDT zvar in hidrostatično testiranje.
O: Da. Varjenje prirobnice, poševni rez, rezanje na fiksno dolžino in druge končne obdelave je mogoče urediti pred odpremo v skladu z risbami.
O: Težji premaz v razponu 180–275 g/m² se lahko upošteva za okolja z večjo korozijo, vendar je treba obalne projekte oceniti glede na dejansko izpostavljenost solnemu pršu in zahtevano življenjsko dobo. Za težke pogoje je lahko primeren dodaten premaz.
O: Da. Dobavljivi so lahko različni razredi jekla glede na konstrukcijsko zasnovo ali zasnovo cevovoda. Vsaka specifikacija mora biti jasno opredeljena v naročilnici in materialni dokumentaciji.
O: Materialna potrdila, inšpekcijske evidence in drugi dokumenti o kakovosti se lahko zagotovijo glede na naročilo in zahteve projekta. Na zahtevo kupca se lahko dogovori tudi pregled tretje osebe.
Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. podpira množična naročila spiralno varjenih jeklenih cevi za komunalne, infrastrukturne, industrijske in čezmorske projekte. Kupci lahko zagotovijo razpored cevi, risbe ali preprost seznam specifikacij za ponudbo.
Za projektna naročila lahko obseg dobave vključuje izbiro razreda jekla, dimenzioniranje cevi, proizvodnjo s fiksno dolžino, pregled zvarov, galvanizacijo, končno obdelavo, pakiranje in koordinacijo pošiljanja. To je še posebej uporabno, kadar je treba dostaviti več specifikacij cevi v okviru enega načrta projekta.
