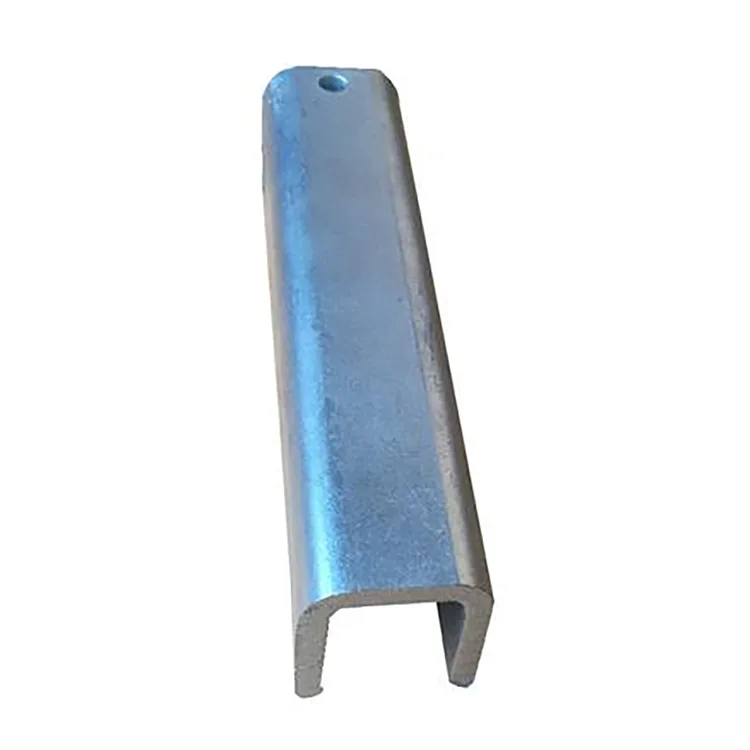

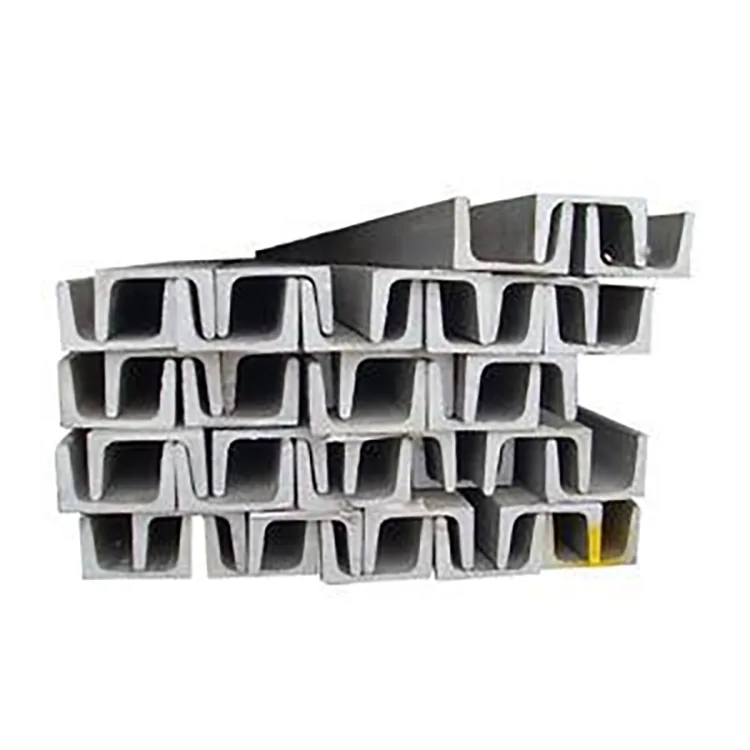

Galvaniziran U-kanal

Pocinkani U-kanal je izbran, kadar projekt potrebuje odprt jekleni profil za pritrditev, pozicioniranje ali podpiranje komponent na prostem namesto zaprte cevi ali običajne C/Z grede.

Del v obliki črke U ustvarja neprekinjeno osnovo in stranske prirobnice za privijanje, vpenjanje in povezavo. Običajno se uporablja za podlage opreme, nosilce cevi, fotonapetostne strukture, zunanje okvirje, vgrajene nosilce in komunalne instalacije.

Zaporedje izdelave je pomembno. Jekleni trak se najprej zvalja v želeni U profil, čemur sledi rezanje in prebijanje. Končani del je nato predhodno kemično obdelan in vroče pocinkan. Ta pristop preprečuje upogibanje pocinkanega traku v končno obliko in zagotavlja zaščito cinka oblikovanemu odseku, vključno z notranjostjo U-kanaleta.

Za projekte na prostem pravilna kombinacija ni preprosto "debelejši cink = boljši." Skupaj je treba upoštevati velikost preseka, kakovost jekla, debelino stene, strukturno obremenitev, okolje izpostavljenosti in pričakovano življenjsko dobo.

Oddelek Geometry Matters

Glavna prednost U kanala je njegova odprta geometrija.

Spodnji del zagotavlja neprekinjeno nosilno površino, obe stranski prirobnici pa se lahko uporabljata za vijačne povezave, spone, nosilce in pozicionirne komponente. Zaradi tega je uporaben, kadar inštalaterji potrebujejo dostop do povezave z odprte strani.

V primerjavi z odsekom C ali Z odsekom je U-kanal na splošno bolj primeren za podlage opreme, nosilce cevi in ​​konstrukcije za pozicioniranje. Odseki C in Z so pogosteje izbrani glede na njihovo strukturno obnašanje kot gredi ali okvirni elementi.

Za projekt, ki vključuje fotovoltaično opremo, zunanje cevovode ali podpore za stroje, lahko U-odsek zmanjša potrebo po dodatnih izdelanih nosilcih.

Tehnične specifikacije

Zakaj najprej oblikovati in kasneje galvanizirati?

Pri tej vrsti izdelka je treba oblikovanje in večino izdelave zaključiti pred vročim cinkanjem.

Proizvodna pot je:

Pregled jeklenih trakov → Niveliranje → Valjanje U-profila → CNC rezanje → Prebijanje in obdelava vogalov → Ravnanje → Razmaščevanje → Luženje → Taljenje → Sušenje → Vroče cinkanje → Hlajenje/pasivacija → Pregled cinka → Končni pregled → Pakiranje

To zaporedje proizvajalcu omogoča nadzor končnih dimenzij U-prereza pred cinkanjem.

Pomeni tudi, da se luknje, vogali in notranjost oblikovanega profila obravnavajo kot del končnega odseka, namesto da se zanašajo na premaz, ki mora preživeti poznejše operacije oblikovanja.

Po cinkanju se je treba izogibati nepotrebnemu upogibanju ali težkemu oblikovanju. Če je treba material variti ali rezati na delovnem mestu, je treba poškodovano območje cinka očistiti in popraviti z ustreznim premazom, bogatim s cinkom.

Izbira cinkove prevleke

Cinkova prevleka mora ustrezati dejanskemu korozijskemu okolju.

85 μm+ je primerna kot izhodiščna specifikacija za običajne zunanje aplikacije v celinskih območjih, kjer je izpostavljenost relativno zmerna.

Za 120–180 μm je premaz primeren za vlažne tovarne, kmetijske in živinorejske objekte, obrežne naprave in druge lokacije z bolj obstojno vlago.

Za 200–275 μm je težji premaz namenjen projektom z večjo izpostavljenostjo koroziji, kot so obalna območja, pristanišča, kemični obrati in okolja z odpadno vodo. Natančno zahtevo glede premaza je treba še potrditi glede na projektno kategorijo korozije in veljavne specifikacije.

Debelejša plast cinka ne nadomesti premajhnega jeklenega profila. Zaščito pred korozijo in konstrukcijsko zasnovo je treba oceniti ločeno.

Q235B ali Q355B?

Razred jekla mora slediti konstrukcijski obremenitvi in ​​ne zahtevam po cinku.

Q235B je praktična izbira za običajne nosilce opreme, zunanje nosilce, nosilce cevi, fotonapetostne pomožne strukture in splošne komunalne aplikacije.

Q355B je bolj primeren za aplikacije z večjo obremenitvijo, kot so velike baze opreme, težje podporne strukture, močan veter ali snežne razmere in projekti, kjer konstrukcijska zasnova zahteva jeklo z večjo trdnostjo.

Za dobavljeno paleto izdelkov je opisano, da Q355B zagotavlja približno 30 % višjo nosilnost pri enaki velikosti preseka v veljavnih konstrukcijskih pogojih. To je treba obravnavati kot primerjavo projekta/zasnove in ne kot pravilo univerzalne zamenjave; zadnji del je treba preveriti glede na inženirsko obremenitev.

Velikost U kanala in debelina stene

Razpon U80–U300 omogoča, da se odsek prilagodi različnim nosilnim obremenitvam.

U80–U120 se lahko uporablja za nosilce lahkih cevi, nosilce majhne opreme, komponente za pozicioniranje in sekundarne strukture rastlinjakov.

U140–U200 pokriva številne običajne podporne aplikacije na prostem, vključno s fotonapetostnimi pomožnimi strukturami, podstavki opreme in komunalnimi instalacijami.

U220–U300 je bolj primeren za baze s težjo opremo, večje podporne strukture in projekte, ki zahtevajo večjo zmogljivost preseka.

Za debelino stene:

1,2–1,4 mm: lahki nosilci, pozicionirni elementi in neprimarne podporne aplikacije

1,5–2,0 mm: običajni razpon za zunanje podporne strukture in podlage opreme

2,2–3,0 mm: večje obremenitve, velike podpore, območja z močnim vetrom/snegom in aplikacije, ki zahtevajo večjo odpornost proti deformacijam

Končno debelino je treba izračunati iz dejanskega razpona, načina povezave in uporabljene obremenitve.

Aplikacije

Fotovoltaične in vetrne elektrarne

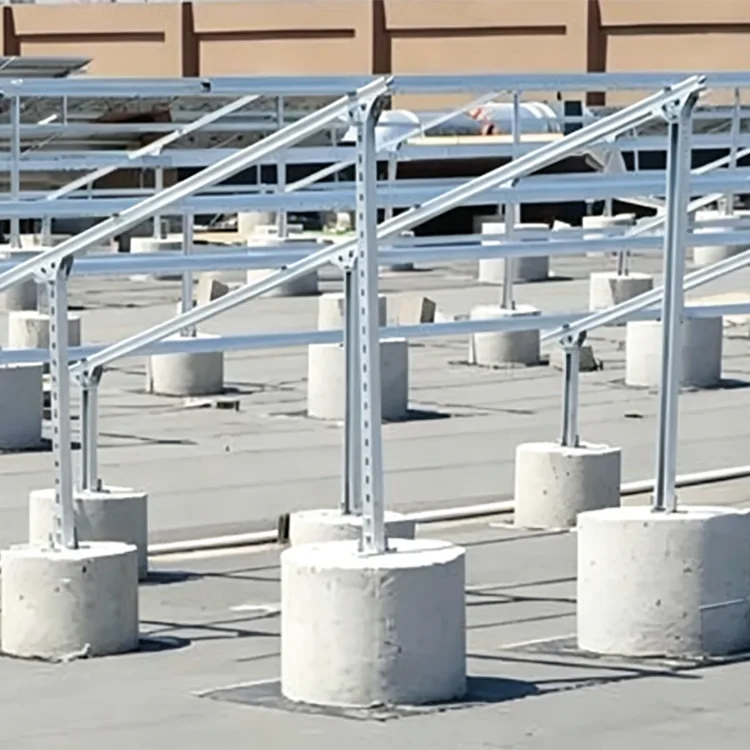

Pocinkane U-prereze je mogoče uporabiti za osnove opreme, pritrdilne elemente, pozicionirne strukture in pomožne podpore v zunanjih napravah za obnovljivo energijo. Če ima projekt 25-letno projektno zahtevo, je treba cinkovo ​​prevleko izbrati glede na dejansko izpostavljenost okolja, namesto da bi za vsako lokacijo določili isti premaz.

Obalna in pristaniška območja

Solni razpršilec in dolgotrajna vlaga pospešita korozijo na izpostavljenem jeklu. Pocinkani profili v obliki črke U z težjo prevleko se lahko uporabljajo za nosilce zunanje opreme, vgradne podlage in pritrdilne konstrukcije, kjer je geometrija preseka primerna.

Živinoreja in kmetijski objekti

Prezračevalni sistemi, cevovodi, nosilci opreme in rastlinjaki so lahko izpostavljeni visoki vlažnosti in atmosferi, ki vsebuje amoniak. Pocinkano jeklo v teh pogojih nudi boljšo zaščito pred korozijo kot nezaščiteno črno jeklo.

Objekti za kemikalije in odpadne vode

Nosilci opreme, konstrukcije za pritrjevanje cevi in ​​zunanji okvirji lahko izkoristijo vroče cinkanje, če je okolje združljivo s pocinkanim jeklom. Za visoko agresivno izpostavljenost kemikalijam je treba določiti celoten sistem zaščite pred korozijo glede na kemični medij.

Komunalne zunanje konstrukcije

Aplikacije vključujejo podstavke zaščitnih ograj, nosilce, povezane z razsvetljavo, konstrukcije za pritrjevanje prometne opreme, krajinske okvirje in druge zunanje jeklene komponente.

Tovarniške zunanje podpore

Uporablja se lahko za izpostavljene cevovode, nosilce opreme, zunanje pritrdilne strukture in komunalne nosilce okoli industrijskih obratov.

Dve tipični projektni aplikaciji

Obalni industrijski park

Za projekt podpore opreme na prostem, približno 2 km od obale, je bil izbran pocinkan U-profil Q355B z 220 μm prevleko cinka za nosilce opreme in vgrajene podlage. Težji premaz je bil določen zaradi izpostavljenosti solnemu pršilu, medtem ko je bilo jeklo z večjo trdnostjo uporabljeno zaradi zahteve glede strukturne obremenitve. U profil je poenostavil tudi namestitev opreme in vijačne povezave.

Nadgradnja živinoreje

Obsežen objekt za vzrejo prašičev in perutnine je zahteval nosilne elemente, odporne proti koroziji, za opremo in cevovode v okolju z visoko vlažnostjo in izpostavljenostjo amoniaku. Za podporne strukture in pritrdilne elemente so bili uporabljeni pocinkani U-prerezi Q235B. Odprt profil je omogočal priročno namestitev in prilagajanje, medtem ko je pocinkana površina zmanjšala potrebo po ponavljajoči se obdelavi proti koroziji.

Kjer pocinkani U-kanal ni najboljša izbira

U kanal ne sme samodejno nadomestiti vseh drugih jeklenih profilov.

Za strešne grede lahko C ali Z odseki zagotovijo primernejšo strukturno konfiguracijo.

Za zaprte strukturne elemente, kjer je pomembna torzijska odpornost, zaprta geometrija ali videz, so lahko prednostni kvadratni ali pravokotni votli profili.

Za uporabo v suhih notranjih prostorih je nepremazan hladno oblikovan U kanal lahko bolj ekonomičen, če ni potrebna zaščita pred korozijo.

Za zelo agresivna kemična okolja samo vroče cinkanje morda ne bo zagotovilo zahtevane zaščite. Pred izbiro materiala je treba pregledati kemični medij, koncentracijo, temperaturo in čas izpostavljenosti.

Galvanizirani U-kanal proti črnemu U-kanalu

Osnovna geometrija U-prereza lahko ostane enaka, vendar so pogoji uporabe drugačni.

Kontrola kakovosti pred dostavo

Inšpekcija mora zajemati tako jekleni profil kot kakovost cinkanja.

Pred cinkanjem se na U-profilu preverijo dimenzije preseka, ravnost, zasuk, položaj izvrtine in natančnost rezanja. To je pomembno, ker cinkova prevleka ne odpravi dimenzijskih težav, ki nastanejo med valjanjem.

Po cinkanju inšpektorji preverijo, ali na površini ni golih delov, prekomernega nabiranja cinka, luščenja, razpok in drugih vidnih napak. Debelino cinkove prevleke je mogoče izmeriti v skladu z dogovorjeno inšpekcijsko metodo.

Za projektna naročila se lahko v skladu z zahtevami kupca dobavijo potrdila o materialih, evidence o pregledu dimenzij, rezultati pregleda pocinkane prevleke in druga dokumentacija o kakovosti.

Predelava in izdelava po meri

U kanale je mogoče dobaviti kot standardni ravni profil ali obdelati pred cinkanjem.

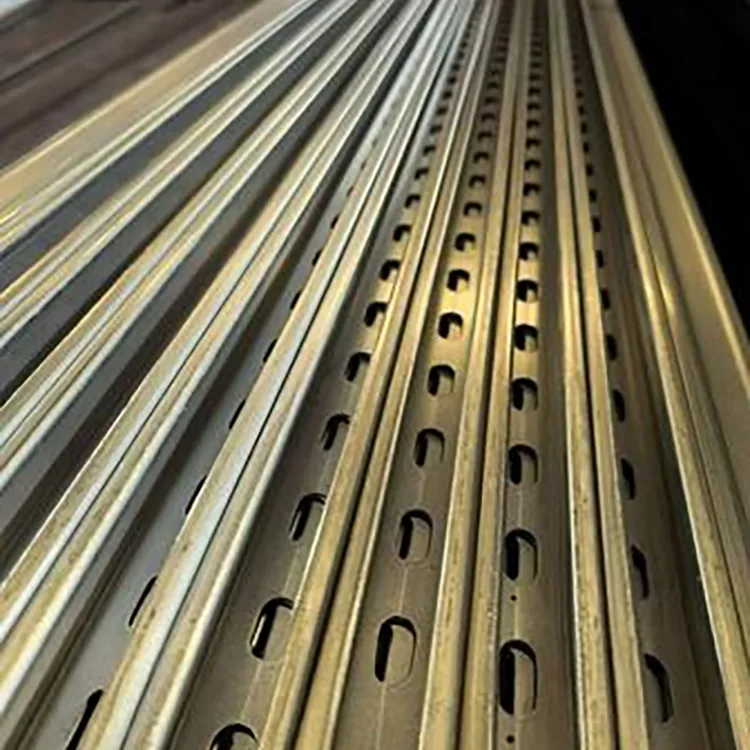

Tipični prilagojeni postopki vključujejo rezanje s fiksno dolžino, prebijanje, rezanje vogalov, pozicioniranje lukenj in izdelavo nestandardnih odsekov. Dokončanje teh postopkov pred pocinkanjem pomaga ohranjati obdelana območja zaščitena s končno prevleko iz cinka.

Za večje projekte morajo kupci zagotoviti risbo preseka skupaj z vzorcem lukenj, zahtevano dolžino, razredom jekla, debelino stene in korozijskim okoljem. To proizvajalcu omogoča, da navede končno specifikacijo in ne le neobdelanega U-prereza.

Kontrolni seznam javnih naročil

Pred oddajo naročila potrdite te točke:

Velikost preseka 1.U: U80–U300 ali dimenzija, specifična za projekt.

2. Razred jekla: Q235B ali Q355B.

3. Debelina stene: glede na strukturno obremenitev in razpon.

4.Cinkova prevleka: 85 μm+, 120–180 μm ali 200–275 μm glede na izpostavljenost.

5. Vzorec lukenj: premer, razmik in položaj, če je potrebno predhodno luknjanje.

6.Dolžina: standardna ali projektno specifična fiksna dolžina.

7. Veljavni standard: trenutna specifikacija projekta in zahtevani standard cinkanja.

8. Inšpekcijski dokumenti: potrdilo o materialu, pregled dimenzij in poročilo o pocinkani prevleki, kjer je potrebno.

Te informacije so dovolj, da se izognemo najpogostejši napaki pri nakupu: primerjavo pocinkanih U-profilov samo po ceni na tono, pri tem pa zanemarimo kakovost jekla, debelino stene in cinkovo ​​prevleko.

pogosta vprašanja

V1: Ali je lahko notranjost U-kanala pocinkana?

ja Izdelek je najprej oblikovan in nato vroče pocinkan, tako da je profil v obliki črke U pocinkan kot končni profil. Dejansko pokritost premaza je treba preveriti v skladu z dogovorjenimi inšpekcijskimi zahtevami.

V2: Zakaj je prednostno oblikovanje pred cinkanjem?

Izogne ​​se mehanskemu oblikovanju končne cinkove prevleke v končno obliko U. Rezanje, prebijanje in večji postopki oblikovanja se lahko zaključijo pred cinkanjem, čemur sledi končna zaščita proti koroziji.

V3: Ali bo varjenje poškodovalo pocinkano prevleko?

Na cinkov premaz okoli zvara vpliva varilna toplota. Po varjenju je potrebno površino očistiti in popraviti z ustreznim premazom, bogatim s cinkom.

V4: Ali se kanal U lahko uporablja za 25-letne fotovoltaične projekte?

Uporablja se lahko tam, kjer odsek in korozijski sistem izpolnjujeta zahteve projekta. Za obalna ali zelo korozivna mesta je treba razmisliti o težji cinkovi prevleki in morebitnem dodatnem zaščitnem sistemu.

V5: Kateri je boljši za uporabo na prostem, Q235B ali Q355B?

Nobena ocena ni splošno boljša. Q235B je primeren za številne konstrukcije z normalno obremenitvijo, medtem ko je Q355B izbran, ko je potrebna večja strukturna trdnost. Ocena mora slediti inženirskemu izračunu.

V6: Kakšna je razlika med kanalom U in kanalom C?

U kanal se običajno uporablja za podnožja, pritrjevanje, pozicioniranje in podporne strukture, kjer je njegov odprt profil primeren za povezave. C kanal se pogosteje uporablja kot strukturno ogrodje ali prerez. Pravilna izbira je odvisna od poti obremenitve in izvedbe povezave.

V7: Ali je mogoče izdelati nestandardne velikosti U kanalov?

ja O nestandardnih dimenzijah odsekov, debelinah sten, dolžinah in vzorcih lukenj je mogoče razpravljati na podlagi risb in projektnih zahtev.

V8: Ali je pocinkani U-kanal primeren za obalna območja?

Da, pod pogojem, da so cinkova prevleka in strukturne specifikacije izbrane za dejansko korozijsko okolje. Za močno izpostavljenost razpršilu soli se lahko upošteva težja prevleka, kot je 200–275 μm, skupaj z zahtevami projekta za zaščito pred korozijo.
