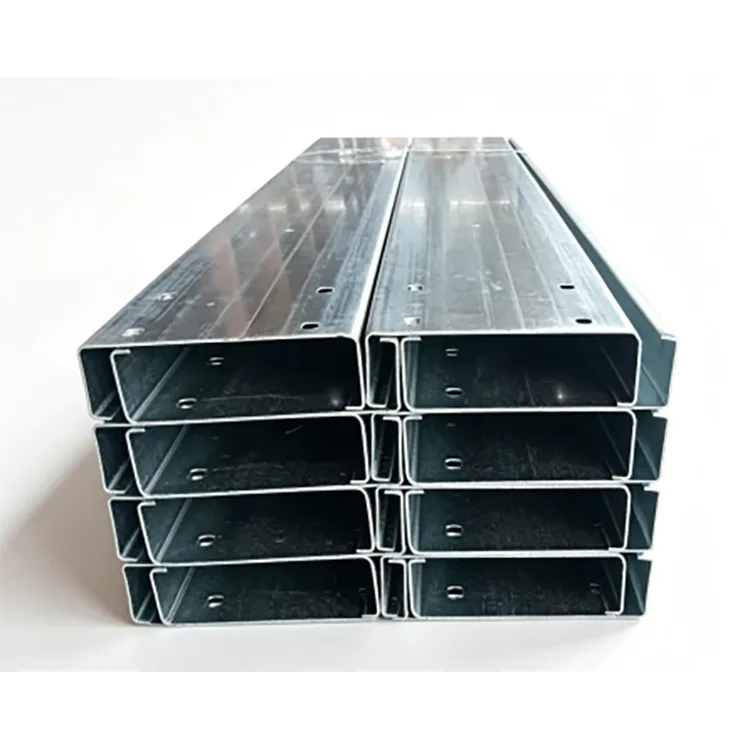

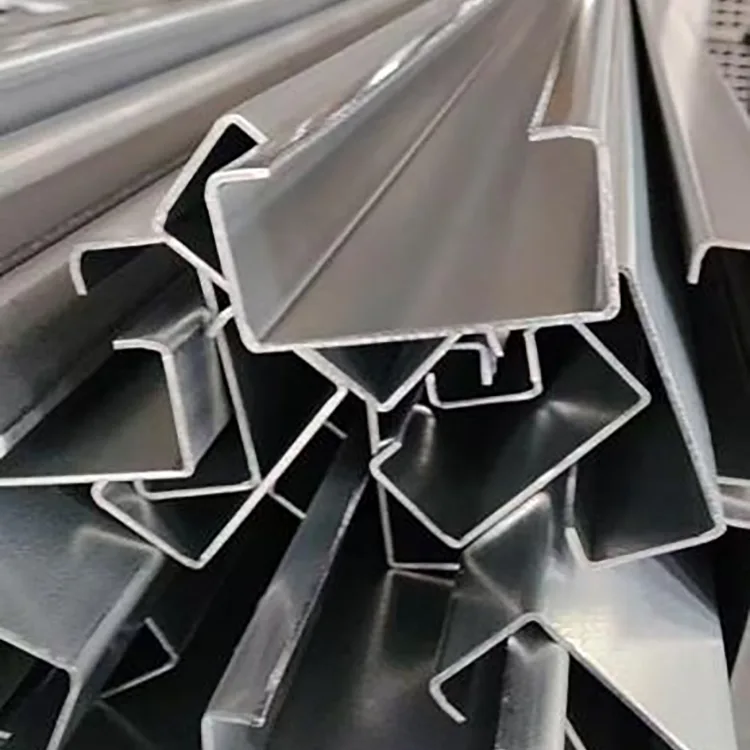

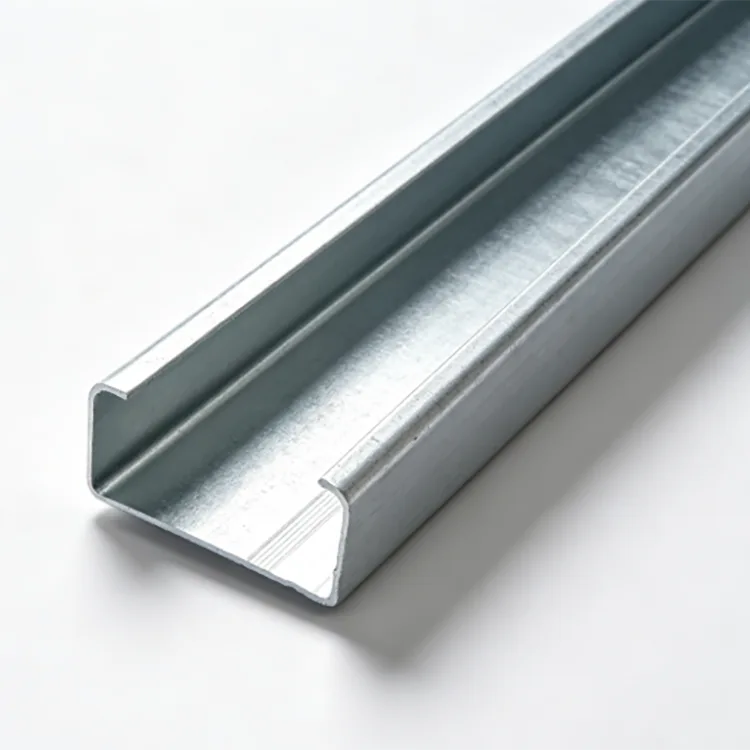

Pocinkana C greda

Pocinkani C Purlin je izdelan iz jeklenega traku Q235B ali Q355B z neprekinjenim hladnim valjanjem. Odsek v obliki črke C se oblikuje na zahtevane dimenzije, čemur sledi razrez po fiksni dolžini, prebijanje in ravnanje. Končni profil je nato podvržen luženju, fluksiranju, sušenju in vročemu cinkanju.

Postopek oblikovanja in nato pocinkanja omogoča, da končani profil C, vključno z njegovimi glavnimi luknjami in rezi, prejme celotno cinkano prevleko. Zaradi tega je odsek primeren za strukture, ki so izpostavljene dežju, vlagi, solnemu pršenju in drugim korozivnim pogojem.

V primerjavi s črnimi hladno preoblikovanimi C profili zahteva pocinkani profil manj rutinskega vzdrževanja proti koroziji in je bolj primeren za dolgoročno uporabo na prostem. Cinkov premaz je treba izbrati glede na dejansko okolje.

Tehnične specifikacije

Postopek vročega cinkanja

Jekleni trak vstopi v linijo za hladno valjanje, kjer več preoblikovalnih prehodov proizvede odsek C. Rezanje po fiksni dolžini, prebijanje in obdelava vogalov so zaključeni pred cinkanjem.

Oblikovani odseki so luženi, obdelani s talilom in posušeni, preden vstopijo v kopel staljenega cinka pri približno 450 °C. Po cinkanju jih ohladimo in pasiviziramo. Pred pakiranjem preverimo debelino pocinkane prevleke, pokrivnost in videz.

Oblikovanje in prebijanje pred cinkanjem omogoča, da dokončani profil in obdelane površine prejmejo zaščito s cinkom.

Izbira cinkove prevleke

Za običajne zunanje razmere v notranjosti brez močnega razprševanja soli, agresivnega kemičnega plina ali neprekinjene stoječe vode se običajno uporablja ≥85 μm. Tipične aplikacije vključujejo gredice v notranjih tovarnah, nadstreške, zunanje podpore in gorske fotovoltaične projekte.

Za vlažne tovarne, objekte za živino, projekte ob rekah in druga okolja z višjo vlažnostjo lahko 120–180 μm zagotovi dodatno zaščito pred korozijo.

Za obalna območja, pristanišča, pomorske objekte, kemične parke, objekte za odpadno vodo in poslopja z visoko vsebnostjo amoniaka se lahko določi 200–275 μm, kadar je potrebna močnejša zaščita pred korozijo.

Zahtevo za premaz je treba potrditi glede na korozijske razmere na mestu in pričakovano življenjsko dobo.

Q235B ali Q355B?

Q235B se običajno uporablja za standardne fotonapetostne strukture, tovarniške grede, lahke zunanje nosilce in splošne jeklene konstrukcije.

Q355B je primeren za večje obremenitve vetra ali snega, večje razpone, večje obremenitve opreme in zahtevnejše konstrukcijske zahteve. Njegova višja meja tečenja lahko omogoči optimizacijo porabe profila in jekla po konstrukcijskem izračunu.

Pod primerljivimi pogoji odseka predloženi projektni podatki kažejo, da lahko Q355B zagotovi približno 30 % večjo nosilnost kot Q235B. Dejanska zmogljivost je odvisna od dimenzij profilov, debeline, razpona, priključnih pogojev in obremenitve.

C Velikost gredi in debelina stene

C80–C120 je primeren za lahke nosilce, pritrjevanje cevi, majhne nadstreške, sekundarne grede rastlinjakov in lahke ograjene strukture.

C140–C180 je običajno izbran za tovarniške strešne in stenske grede, standardne fotonapetostne konstrukcije in splošne zunanje jeklene nosilce.

C200–C250 zagotavlja večji odsek za večje razpone, večje obremenitve vetra ali snega in težje konstrukcijske zahteve. C280–C300 se lahko uporablja za strehe z večjim razponom, podlage težke opreme in večje zunanje konstrukcijske aplikacije, kjer je to potrebno.

Debelina stene od 0,8 do 1,2 mm je primerna za lahke konstrukcije in aplikacije z omejeno obremenitvijo. 1,5–2,0 mm je glavni razpon za tovarniške grede, fotonapetostne strukture in splošne zunanje nosilne aplikacije. Za večje razpone, podpore težke opreme, velike snežne obremenitve in močne vetrove je mogoče izbrati 2,5–3,0 mm glede na strukturne izračune.

Višino preseka in debelino stene je treba upoštevati skupaj z razmikom med gredami, razponom, obremenitvijo strehe, obremenitvijo vetra, obremenitvijo snega in zasnovo povezave.

Aplikacije

Galvanizirana C greda se uporablja tam, kjer hladno oblikovan C profil potrebuje dolgoročno zaščito pred korozijo.

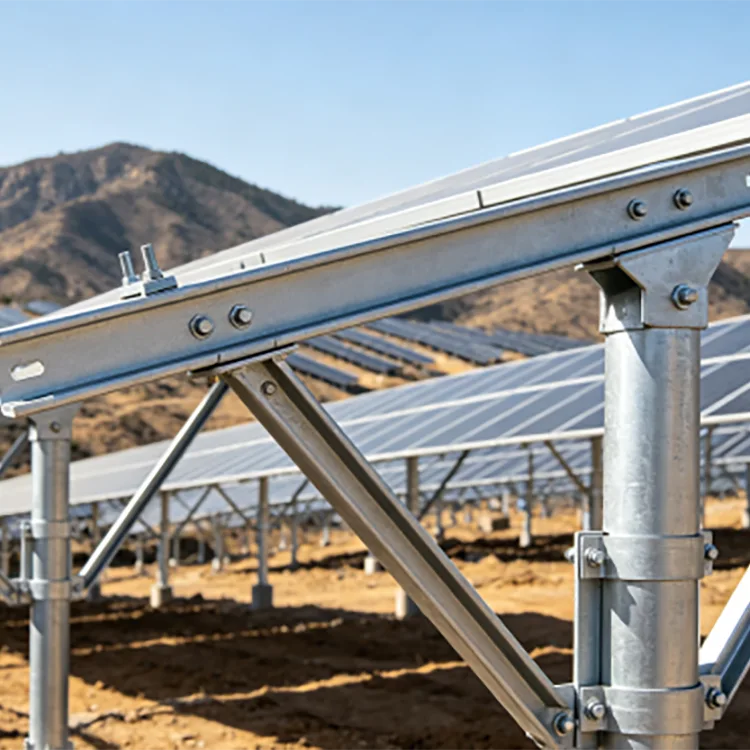

Za fotonapetostne projekte se lahko uporablja v strešnih in zemeljskih konstrukcijah, podpornih elementih PV in povezanih jeklenih okvirjih. Kopenski projekti lahko običajno uporabljajo standardno pocinkanje, medtem ko obalni projekti zahtevajo višjo specifikacijo zaščite pred korozijo.

Za tovarniške zgradbe so profili primerni za izpostavljene strešne in stenske sisteme, nadstreške in sekundarne strukturne elemente.

Za živinorejske in kmetijske objekte zagotavlja pocinkana površina zaščito pred dolgotrajno vlago in atmosfero, ki vsebuje amoniak. Aplikacije vključujejo perutninske objekte, objekte za prašiče in kmetijske rastlinjake.

Za kemične tovarne, objekte za odpadne vode in vlažna industrijska mesta je mogoče izbrati debelejše cinkove prevleke glede na korozivno okolje.

Izdelek se uporablja tudi za nosilce zunanje opreme, znake, platnene strehe, zunanje okvirje in druge izpostavljene jeklene konstrukcije.

Proizvodnja in nadzor kakovosti

Kontrola kakovosti se začne pri vhodnem jeklenem traku. Pred oblikovanjem se preveri kakovost jekla, debelina in stanje površine.

Med hladnim valjanjem se nadzirajo višina preseka, dimenzije prirobnice, dimenzije ustnic in ravnost. Pred cinkanjem se pregledajo položaji lukenj, dolžine rezov in deformacija preseka.

Po vročem cinkanju se na končnih profilih preveri debelina cinkane prevleke, pokrivnost, enakomernost površine in vidne napake. Posebna pozornost je namenjena vogalom, luknjam in drugim predelanim površinam.

Za množična inženirska naročila je mogoče v skladu z zahtevami projekta urediti potrdila o materialih, zapise o pregledih proizvodnje, tovarniške inšpekcije in preglede tretjih oseb.

Obdelava po meri

Pocinkane C grede je mogoče izdelati za projektiranje risb, vključno z rezanjem po fiksni dolžini, luknjami za vijake, režami, rezi kotov in drugo pripravo profila.

Za fotonapetostne strukture in velike tovarniške projekte je mogoče predhodno izvrtane luknje uskladiti s povezovalnimi risbami, kar zmanjša vrtanje na terenu in ohrani dosledne položaje lukenj.

Za ponudbo navedite prerez C, debelino stene, kakovost jekla, cinkovo ​​prevleko, dolžino, vzorec lukenj, količino in okolje uporabe. Obalni, kemični in odpadni projekti bi morali določiti tudi pričakovano obdobje delovanja in pogoje izpostavljenosti.

Življenjska doba in vzdrževanje

V običajnih zunanjih pogojih lahko vroče pocinkane C grede zagotavljajo 20+ let delovanja, odvisno od debeline cinka, izpostavljenosti atmosferi in strukturnih podrobnosti.

Za obalna in močno korozivna okolja lahko pravilno določena težka cinkova prevleka zagotovi daljši interval vzdrževanja kot neprevlečeno jeklo. Priloženi projektni podatki kažejo 10–15-letno obdobje brez vzdrževanja za nekatere obalne ali korozivne aplikacije, če je specifikacija premaza ustrezno izbrana.

Dejanska življenjska doba je odvisna od debeline cinkove prevleke, kategorije korozije, vlage, izpostavljenosti soli, kemične kontaminacije in drenažnih pogojev.

Vroče pocinkana C greda v primerjavi z barvano C gredo

Barvano jeklo je odvisno od celovitosti barvnega filma. UV-izpostavljenost, vlaga, mehanske poškodbe in priprava površine vplivajo na njeno protikorozijsko zaščito.

Vroče cinkanje zagotavlja pregradno in žrtveno zaščito s cinkovo ​​prevleko, ki je uporabna za C-odseke z več krivinami, robovi in ​​povezovalnimi luknjami.

Za projekte, zasnovane za 15–25 let ali več, je treba začetne stroške materiala in pričakovane stroške vzdrževanja upoštevati skupaj.

Izbira fotovoltaičnega projekta

Za celinske PV projekte z običajno izpostavljenostjo na prostem je skupna specifikacija Q235B + ≥85 μm cinkove prevleke + 1,5–2,0 mm debeline stene.

Za vlažna mesta in fotonapetostne napeljave, povezane z živino, lahko pride v poštev 120–180 μm.

Za obalne fotonapetostne naprave, pristanišča in druge lokacije z visoko stopnjo korozije se lahko izbere Q355B z 200 μm ali večjo cinkovo ​​prevleko, če to zahteva strukturna in korozijska zasnova.

PV-sistem, zasnovan za 25-letno življenjsko dobo, mora skupaj upoštevati strukturne obremenitve, velikost preseka, prevleko, pritrdilne elemente, drenažo in podrobnosti namestitve.

pogosta vprašanja

Za kaj se uporablja pocinkana C greda?

Uporablja se predvsem za zunanje in vlažne jeklene konstrukcije, vključno s fotonapetostnimi sistemi, tovarniškimi strehami, kmetijskimi zgradbami, živinorejskimi objekti, obalnimi strukturami, kemičnimi obrati in objekti za odpadno vodo.

Ali je 85 μm cinkova prevleka primerna za zunanjo uporabo?

Da, za veliko običajnih notranjih zunanjih okolij. Območja s solnim pršenjem, agresivnimi plini, visoko ali stalno vlago običajno zahtevajo debelejši premaz.

Zakaj je greda C po oblikovanju pocinkana?

Presek C se najprej oblikuje, izreže in prebije, nato pa vroče pocinka. To omogoča, da končni profil in njegove obdelane površine prejmejo zaščito s cinkom po glavnih operacijah oblikovanja.

Ali je mogoče pocinkano C gredo zvariti na mestu?

Da, vendar varjenje poškoduje lokalno cinkovo ​​prevleko. Prizadeto mesto je treba očistiti in popraviti z ustreznim premazom, bogatim s cinkom.

Kateri je boljši za PV projekte, Q235B ali Q355B?

Q235B je primeren za številne standardne PV strukture. Q355B je bolj primeren za večje razpone, večje obremenitve vetra ali snega in težje konstrukcijske zahteve. Končna izbira mora temeljiti na konstrukcijskem izračunu.

Ali lahko dobavite že preluknjane C grede?

ja Vzorce lukenj, reže, fiksne dolžine in vogalne reze je mogoče izdelati v skladu s projektnimi risbami, pri čemer je glavna obdelava zaključena pred vročim cinkanjem.

Kako dolgo lahko pocinkana C greda zdrži na prostem?

Življenjska doba je odvisna od okolja in prevleke cinka. Običajne zunanje aplikacije lahko dosežejo 20+ let, medtem ko obalni in zelo korozivni projekti zahtevajo debelejše pocinkanje in oceno korozije, specifično za projekt.

Ali lahko pocinkana C greda nadomesti črno C gredo?

Za zunanjo in vlažno uporabo zagotavlja pocinkan del vgrajeno zaščito pred korozijo. Za suhe notranje konstrukcije brez izpostavljenosti koroziji je morda bolj ekonomičen nepremazan hladno oblikovan C profil.

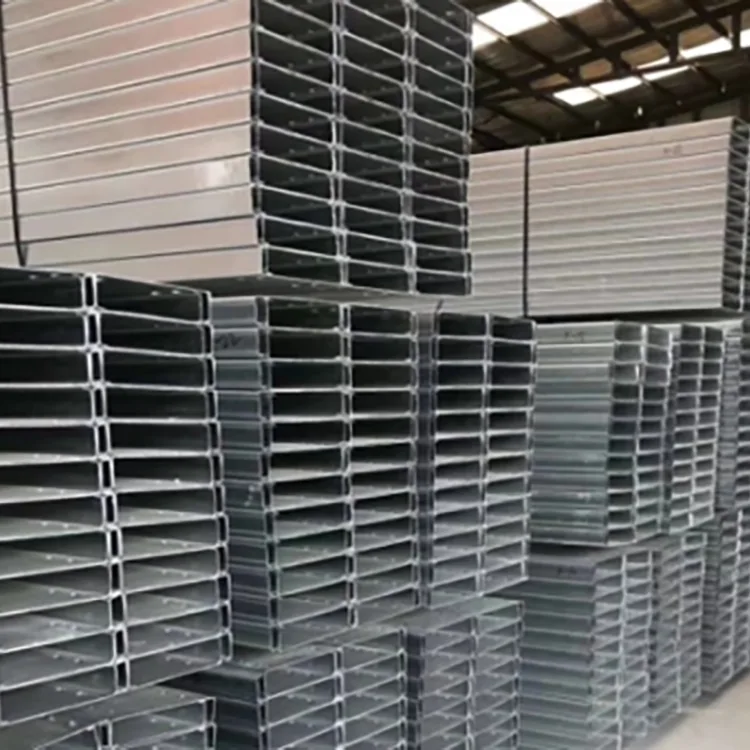

Dobava v razsutem stanju za gradbene in PV projekte

Rongheng dobavlja Q235B in Q355B pocinkane C purline v odsekih C80–C300, z debelino sten od 0,8–3,0 mm in specifikacijami cinkove prevleke od standardnih 85 μm+ do težkih 200–275 μm razredov.

Proizvodnjo je mogoče urediti v skladu s projektnimi risbami, vključno s fiksnimi dolžinami, luknjami in drugimi potrebnimi obdelavami. Za velika gradbena in fotovoltaična naročila je mogoče pred proizvodnjo določiti kakovost jekla, velikost profila, debelino stene, cinkovo ​​prevleko in projektno okolje.

Za ponudbo navedite prerez C, debelino stene, kakovost jekla, cinkovo ​​prevleko, dolžino, vzorec lukenj, količino in okolje uporabe.
