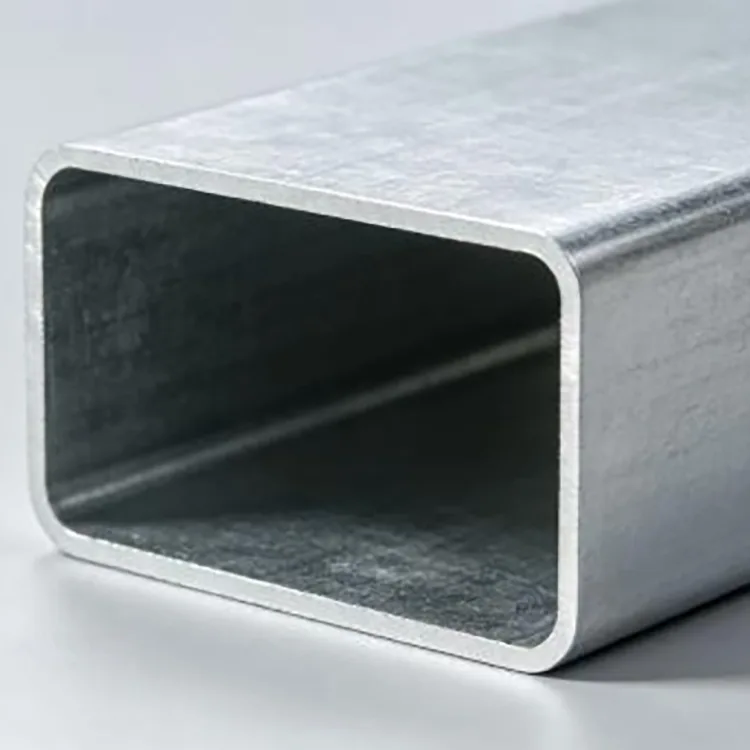

Glavna prednost pravokotne jeklene cevi, prevlečene s cinkom, aluminijem in magnezijem, je njeno razmerje med širino in višino, ki ga je mogoče nadzorovati. V primerjavi z okroglo cevjo lahko ena stran zagotovi širšo montažno površino; v primerjavi s kvadratno cevjo lahko prerez izberete tako, da bolje ustreza razpoložljivemu prostoru za namestitev in smeri obremenitve.
Pri strukturnih aplikacijah je daljša stranica običajno razporejena v smeri, kjer je potrebna večja upogibna togost. Dejansko velikost preseka in debelino stene je treba še vedno potrditi s konstrukcijsko obremenitvijo in razponom, ne pa izbrati samo z videzom.
|
Postavka |
Specifikacija |
|
Pravokotni odsek |
30 × 20 do 200 × 100 mm |
|
Debelina stene |
1,2–10 mm |
|
Standardna dolžina |
6 m |
|
Dolžina po meri |
3–12 m |
|
Skupne ocene |
S390GD+ZM, S420GD+ZM, S550GD+ZM |
|
Površina |
Mat srebrno siva, razmeroma enotna |
|
Obdelava |
Rezanje, vrtanje, posnemanje, varjenje in druga izdelava |
Posebna razmerja stranic, debeline sten in dolžine se lahko izdelajo v skladu z risbami in zahtevami projekta.
Pravokotna jeklena cev, prevlečena s cinkom, aluminijem in magnezijem, zagotavlja zaščito pred korozijo s plastjo zlitine na osnovi cinka, ki vsebuje aluminij in magnezij. V primerjavi z navadnimi cinkovimi prevlekami lahko sistem iz zlitine nudi izboljšano korozijsko obnašanje v številnih zunanjih okoljih.
Druga praktična značilnost je njegovo obnašanje okoli majhnih površin poškodovanega premaza. Produkti korozije iz okoliškega premaza lahko pomagajo upočasniti korozijo lokalno izpostavljenega jekla. To je uporabno za izdelke, ki zahtevajo rezanje, vrtanje ali drugo izdelavo na mestu, čeprav je morda treba ustrezno popraviti večja poškodovana območja in zvarjene dele.
Različne aplikacije zahtevajo različne kombinacije širine, višine in debeline stene.
Odsek 40 × 60 mm se lahko upošteva za lažje sekundarne elemente, okvirje opreme in pomožne podpore.
Odsek 50 × 100 mm je primeren za številne standardne podporne in okvirne aplikacije, kjer je prednost relativno visok pravokoten odsek.
Večje preseke, kot je 60 × 120 mm ali 80 × 120 mm, je mogoče upoštevati pri težjih nosilcih, večjih okvirjih opreme in drugih aplikacijah, ki zahtevajo večjo togost preseka.
Za večje obremenitve ali daljše razpone se lahko določijo odseki 80 × 160 mm in več, vendar je treba končno velikost preveriti s konstrukcijskim izračunom.
Na enak način je treba izbrati debelino stene. Tankostenski material lahko zadošča za okvirje s kratkim razponom in lahka obremenitve, medtem ko se 1,8–2,0 mm in debelejši deli pogosteje upoštevajo pri splošnih konstrukcijskih delih na prostem. Velike obremenitve, dolgi razponi in močni vetrovi lahko zahtevajo 2,5–3,0 mm ali več debelega materiala.
Uporablja se za fotovoltaične podporne okvirje na strehah, solarne pomožne elemente in druge fotonapetostne strukture na prostem, kjer se pravokotni del ujema s postavitvijo namestitve.

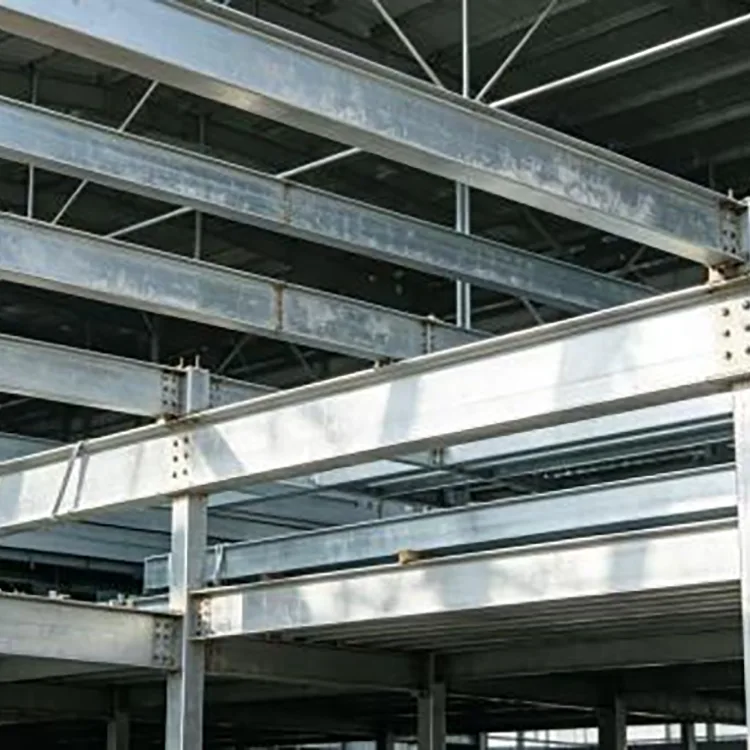

Ravne ploskve pravokotne cevi so primerne za povezave okvirjev, nosilce za obloge, okrasne jeklene konstrukcije in arhitekturne strukture.

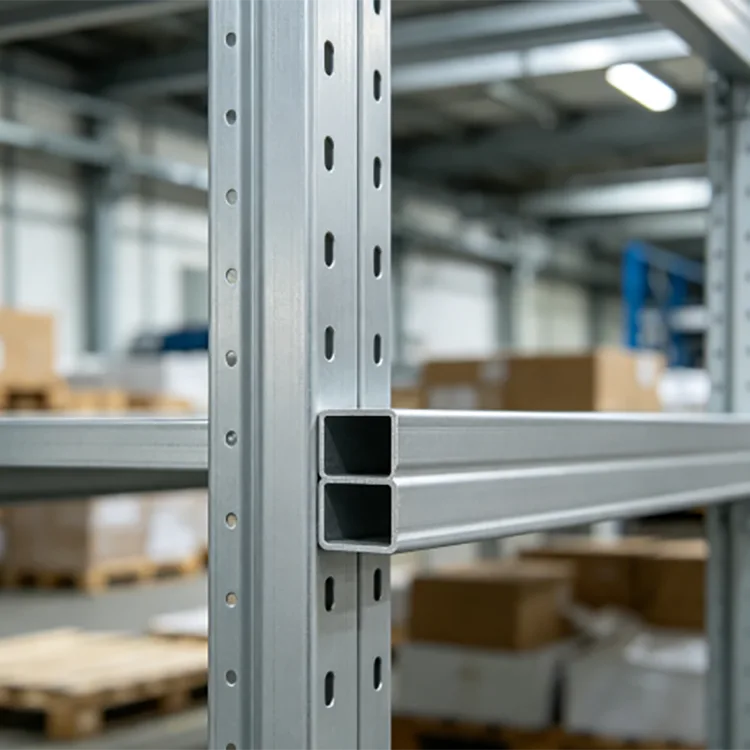

Uporablja se za opremo za avtomatizacijo, skladiščne sisteme, okvirje proizvodnih linij, delovne postaje in podporne strukture strojev.
Uporablja se za okvirje zaščitnih ograj, nosilce za pešce, konstrukcije za razsvetljavo, pomožne komponente mostov in druge zunanje izdelane jeklene konstrukcije.
Primerno za sekundarne jeklene elemente, okvirje rastlinjakov, zavetje opreme, kmetijske strukture in zaščitne okvirje.

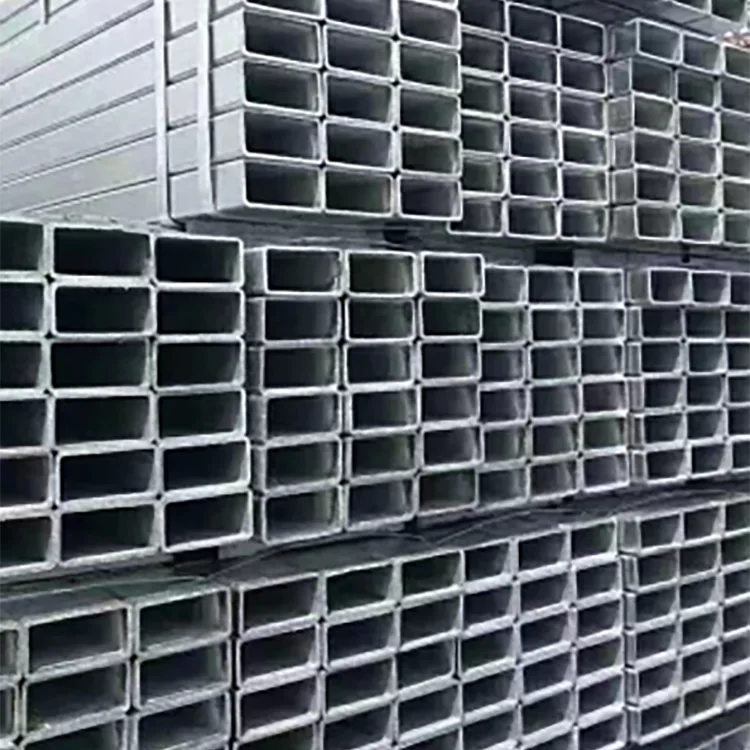

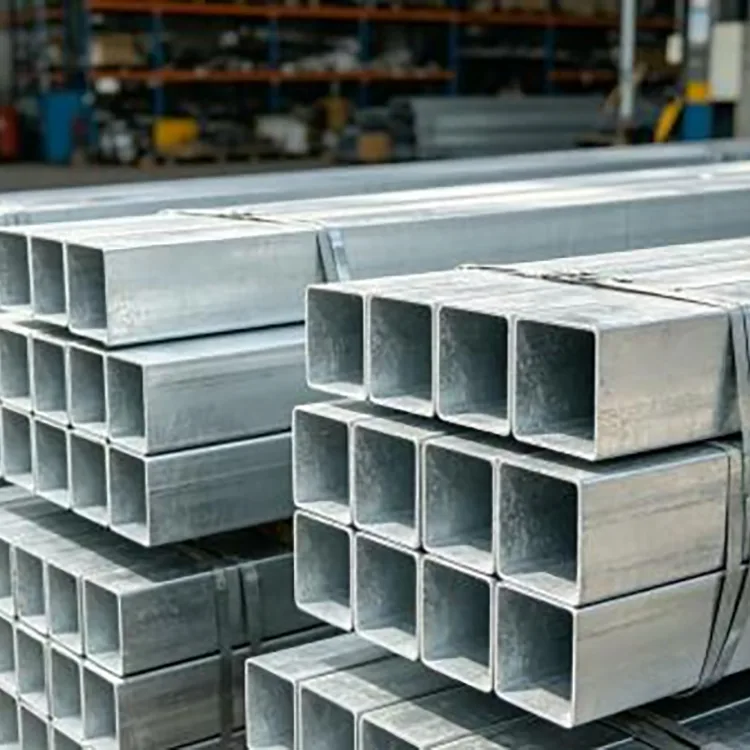

Standardna površina je na splošno mat srebrno siva z razmeroma enotnim videzom. Cev je mogoče dobaviti za neposredno montažo ali predelati pred pošiljanjem.
Razpoložljiva izdelava vključuje rezanje na fiksno dolžino, vrtanje, pripravo koncev, posnemanje robov in drugo strojno obdelavo. Možno je tudi varjenje, vendar bo to vplivalo na premaz v ogrevanem območju in ga je treba obdelati v skladu z zahtevami za zaščito pred korozijo.
Pri velikih projektih lahko predhodno rezanje in predvrtanje zmanjša delo na gradbišču in izboljša učinkovitost namestitve.
Pravokotna cev je oblikovana iz jeklenega traku, prevlečenega z Zn-Al-Mg, z valjanjem in visokofrekvenčnim varjenjem, čemur sledi dimenzioniranje, ravnanje in rezanje.
Kontrola proizvodnje se osredotoča na debelino traku, dimenzije odsekov, geometrijo vogalov, ravnost, stanje zvara in kakovost prevleke. Pri strukturnih naročilih se ti parametri pred odpremo preverijo glede na dogovorjeno specifikacijo izdelka.
Pravokotna jeklena cev, prevlečena s cinkom, aluminijem in magnezijem, je primerna za mnoga zunanja in vlažna okolja, vendar mora izbira prevleke odražati dejansko izpostavljenost.
|
okolje |
Tipičen premislek |
|
Suho celinsko območje |
Standardna raven premaza za splošno uporabo na prostem |
|
Vlažno celinsko območje |
Razmislite lahko o višji zaščiti pred korozijo |
|
Obalno ali s soljo obremenjeno območje |
Morda bo potrebna večja zahteva po premazu ali dodatna zaščita |
|
Industrijsko vzdušje |
Ocenite izpostavljenost kemikalijam in združljivost premaza |
Življenjske dobe ni mogoče določiti samo glede na vrsto premaza. Koncentracija soli, vlažnost, onesnaževala, masa premaza, debelina rezov, obdelava in vzdrževanje vplivajo na dejansko vzdržljivost.
Kontrola kakovosti lahko vključuje dimenzije odsekov, debelino stene, ravnost, stanje vogalov, videz zvara, debelino prevleke in stanje površine.
Za konstrukcijske projekte je mogoče zagotoviti materialne certifikate in poročila o mehanskih lastnostih v skladu z dogovorjeno specifikacijo. Dogovorite se lahko za dodatno testiranje korozije ali solnega razpršila, če je to del naročnikovih zahtev glede sprejemljivosti.
Za ponudbo navedite naslednje podatke:
Velikost preseka: na primer 40 × 60 mm ali 50 × 100 mm
Debelina stene: na primer 1,5 mm, 2,0 mm ali 3,0 mm
Razred jekla: S390GD+ZM, S420GD+ZM ali S550GD+ZM
Dolžina: 6 m ali po meri
Količina: kosov ali skupna teža
Uporaba: PV, zavese, okvir opreme, rastlinjak ali strukturna uporaba
Obdelava: rezanje, vrtanje, priprava za varjenje ali druge zahteve
Pri projektih z zahtevami glede razpona, obremenitve vetra ali drugih strukturnih zahtev risbe ali informacije o obremenitvi pomagajo potrditi ustrezen razdelek.
Pravokotna cev ima različne dimenzije širine in višine, kar daje večjo prilagodljivost, ko razpoložljivi prostor za namestitev ali smer obremenitve zahtevata specifično razmerje stranic. Kvadratna cev ima enake stranice in se pogosto uporablja tam, kjer so pogoji obremenitve in povezave bolj simetrični.
Prevleka cink-aluminij-magnezij zagotavlja zaščito pred korozijo in ima uporabno obnašanje pri lokalnih poškodbah prevleke. Zaradi tega je praktična možnost za številne zunanje strukture, vključno s fotonapetostnimi sistemi in okvirji opreme.
ja Možno je rezanje, vrtanje in varjenje. Ker ti postopki lokalno vplivajo na premaz, je treba zahtevano zaščito za izpostavljena območja in zvare določiti glede na okolje in specifikacijo projekta.
Odvisno je od obremenitve, razpona, podpornih pogojev in okolja namestitve. Lahki sekundarni okvirji lahko uporabljajo tanjše stene, medtem ko konstrukcije z velikim razponom, velike obremenitve ali močne vetrove na splošno zahtevajo debelejše stene. Izračun odseka je treba dokončati pred končno izbiro.
ja Poleg standardnih velikosti, kot so 30 × 20 mm do 200 × 100 mm, je mogoče razpravljati o posebnih razmerjih med širino in višino, debelinah sten in fiksnih dolžinah glede na proizvodno zmogljivost in risbe.
Lahko se uporablja za obalne PV strukture, vendar je treba specifikacijo premaza izbrati glede na lokalno izpostavljenost soli in zahtevano življenjsko dobo. Huda morska okolja lahko zahtevajo višjo stopnjo premaza ali dodatno zaščito pred korozijo.
ja Rezanje, vrtanje, posnemanje robov, poševni rob in druge izdelave se lahko dogovorijo pred odpremo, da se zmanjša obdelava na mestu namestitve.
