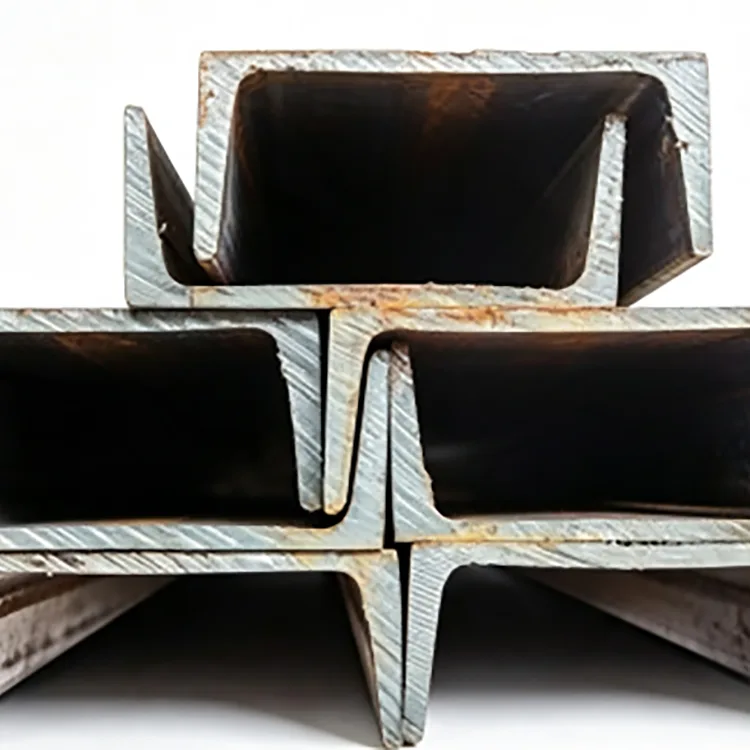

Vroče valjani jekleni kanal je odprt strukturni jekleni profil s prerezom in dvema prirobnicama, ki tvorita U profil. Proizvaja se z vročim valjanjem jeklenih gredic namesto z upogibanjem ploščatih trakov ali varjenjem ločenih plošč.
Valjani del v obliki črke U zagotavlja mrežo za strukturno globino in prirobnice za povezovanje plošč, nosilcev in drugih komponent. Običajno se uporablja za strukturne podpore, podnožja opreme, okvirje, nosilce in izdelane jeklene konstrukcije.
Rongheng dobavlja vroče valjane jeklene kanale Q235B in Q355B v pravilnih odsekih od 5# do 40#, s standardnimi dolžinami 6 m, 9 m in 12 m. Za projektna naročila sta na voljo rezanje po meri in dogovorjena izdelava.
| Velikost | Višina (mm) | Širina noge (mm) | Debelina mreže (mm) | Teža (kg/m) | Ocena | Dolžina (m) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6/9/12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6/9/12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6/9/12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6/9/12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6/9/12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6/9/12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6/9/12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6/9/12 |
Običajna ponudba obsega 5#–40#. O drugih razdelkih je mogoče razpravljati glede zahtev, specifičnih za projekt.
Q235Bse običajno uporablja za splošno konstrukcijsko izdelavo, nosilce opreme, zaščitne ograje, okvirje in druge običajne jeklene konstrukcije.
Q355Bzagotavlja višjo določeno mejo tečenja in ga je mogoče izbrati, kjer konstrukcijska zasnova zahteva večjo trdnost materiala, vključno s težjimi nosilci in zahtevno opremo ali infrastrukturnimi aplikacijami.
Razred jekla je treba izbrati skupaj z velikostjo kanala in konstrukcijsko obremenitvijo. Višji razred trdnosti ne naredi premajhnega odseka strukturno ustreznega.
Kanal se oblikuje neposredno z vročim valjanjem:
Jeklene gredice → ogrevanje → grobo valjanje → vmesno valjanje → končno valjanje → dimenzioniranje → ravnanje → rezanje → pregled → povezovanje
Gredica prehaja skozi serijo zvitkov, ki postopoma vzpostavljajo mrežo, širino prirobnice in celotne dimenzije preseka. Po valjanju se kanal preveri glede dimenzij, ravnosti in stanja površine.
Odsek je treba izbrati glede na dejanske konstrukcijske zahteve in ne zgolj glede na velikost ali težo.
Za nabavo je boljša natančna številka odseka, prikazana na strukturni risbi ali razporedu jekla, kot pa splošen opis, kot je "jeklo za težke kanale".
Vroče valjani kanal in hladno oblikovan kanal sta izdelana z različnimi postopki in ju ne smemo izbrati samo glede na nominalno višino.
| Postavka | Vroče valjani kanal | Hladno oblikovan kanal |
|---|---|---|
| Proizvodnja | Valjani iz ogrevanih jeklenih gredic | Oblikovan z upogibanjem jeklenega traku |
| Tipična uporaba | Strukturna in težja izdelava | Lahek okvir in tanjši deli |
| Razdelek | Valjani profil v obliki črke U | Hladno upognjen profil |
Geometrijo odseka, debelino in izračunano nosilnost konstrukcije je treba preveriti pred zamenjavo enega tipa z drugim.
Vroče valjani jekleni kanal in I Beam sta strukturna profila, vendar izpolnjujeta različne zahteve glede profila.
I-žarek je običajno izbran za uporabo snopa, kjer je potreben njegov prerez v obliki črke I. Kanal je pogosto primeren za podpore, podnožja opreme, nosilce in izdelane okvirje, ker je komponente mogoče povezati z njegovo mrežo in prirobnicami.
Naveden strukturni odsek bi moral slediti projektni risbi, namesto da bi bil spremenjen samo zato, ker je drug odsek lažje dostopen.
Uporablja se v gradbeništvu, industrijski proizvodnji, podpori strojev in infrastrukturnih projektih.
Dobavljiv je lahko kot standardne ravne dolžine ali obdelan v skladu s projektnimi risbami.
Za ponavljajočo se izdelavo lahko vnaprej izrezani in strojno obdelani deli zmanjšajo pripravljalno delo na mestu namestitve.
Standardni izdelek je dobavljen v črnem vroče valjanem stanju z mlinskimi škajami in brez zaščitnega premaza proti koroziji. Odvisno od uporabe je lahko izdelano jeklo naknadno barvano, prašno lakirano ali vroče pocinkano.
Kadar je potrebno vroče cinkanje, je treba glavna dela rezanja in vrtanja na splošno zaključiti pred cinkanjem, tako da končna komponenta prejme določeno površinsko obdelavo.
Kontrola kakovosti zajema kakovost jekla, dimenzije preseka, ravnost, stanje površine in sledljivost.
Temna lupina je običajna lastnost vroče valjanega jekla in jo je treba razlikovati od aktivne rdeče-rjave korozije ali nesprejemljivih površinskih napak.
Potrdila o materialu in dogovorjene inšpekcijske zapise je mogoče dobaviti s projektnimi naročili. Če to zahteva pogodba, se lahko dogovori tudi pregled tretje osebe.
Črna vroče valjana površina ni sistem za zaščito pred korozijo.
Za uporabo v suhih notranjih prostorih se lahko uporabi neobdelana kanaleta, kjer to dovoljuje specifikacija projekta. Zunanja in vlažna okolja zahtevajo ustrezen sistem zaščitnega premaza.
Vroče cinkanje se lahko uporablja, kadar je potrebna dolgotrajna zaščita pred korozijo. Končno obdelavo je treba izbrati glede na delovno okolje in zaporedje izdelave.
Za gradnjo industrijskih tovarn so bili vroče valjani jekleni kanali 10#, 12# in 16# Q235B dobavljeni za konstrukcijske podpore, elemente, povezane s streho, in ojačitev sten. Dobavljeni projektni zapis je zahteval dosledne dimenzije in čist material za izdelavo.
Za izdelavo strojev se lahko kanalni odseki 20# in 25# uporabljajo za osnove opreme, nosilce transportnih trakov in izdelane okvirje, kjer konstrukcijska zasnova zahteva večji odsek.
Ronghengova dobavna veriga ima sedež v mestu Tianjin Daqiuzhuang in zagotavlja dostop do dobave, predelave in regionalne logistike konstrukcijskega jekla.
Vroče valjani jekleni kanal Q235B in Q355B je na voljo v običajnih odsekih od 5#–40#, s standardnimi dolžinami 6 m, 9 m in 12 m. Rezanje po meri in dogovorjeno izdelavo je mogoče uskladiti za projektna naročila.
Za izvozne pošiljke je mogoče jeklene kanalete združiti v svežnje in pripraviti za nakladanje v kontejnerje in prevoz na dolge razdalje. Potrdila o materialih in zapisniki o inšpekcijskih pregledih se lahko dobavijo v skladu z nabavno pogodbo.
Za jeklene profile, ki jih pokriva kitajski nacionalni standard, velja GB/T 706-2016 od septembra 2026. GB/T 706-2026 je bil izdan in bo začel veljati 1. decembra 2026 ter bo nadomestil izdajo iz leta 2016.
Za naročila, oddana pred začetkom veljavnosti novega standarda, je treba veljavno izdajo potrditi v nabavni pogodbi in projektni dokumentaciji.
Uporablja se za strukturne podpore, osnove opreme, tovarniške okvirje, komponente skladišč, konstrukcije strojev, komunalne jeklene konstrukcije in izdelane jeklene sklope.
Toplo valjani kanal se proizvaja iz segretih gredic z valjanjem, medtem ko se hladno valjani kanal proizvaja z upogibanjem jeklenega traku. Imajo različne značilnosti preseka in jih ne smete zamenjati brez preverjanja strukturnih zahtev.
Št. Q355B ima višjo določeno trdnost, vendar je zahtevani razred odvisen od konstrukcijske zasnove. Zaradi materiala z večjo trdnostjo ni samodejno ustrezna kanaleta premajhne velikosti.
Običajna ponudba obsega 5#–40#. Navedeni pogosti razdelki vključujejo 5#, 8#, 10#, 12#, 14#, 16#, 20# in 25#.
Standardne dolžine so 6 m, 9 m in 12 m. Za potrebe projekta je mogoče urediti rezanje po meri.
ja Rezanje s fiksno dolžino, vrtanje, prebijanje, poševno rezanje, brušenje in druga dogovorjena izdelava se lahko uredi v skladu z risbami.
ja Jeklo za kanale je mogoče najprej izdelati in nato vroče pocinkati, če je za uporabo na prostem ali v vlažnem okolju potrebna zaščita pred korozijo.
Ne. Temna olupina je običajen rezultat vročega valjanja. Treba ga je razlikovati od rdeče-rjave korozije, razpok, laminatov in drugih nesprejemljivih površinskih napak.
Odsek je treba izbrati glede na razpon, obremenitev, pogoje podpore, smer obremenitve in dovoljeno deformacijo. Konstrukcijska risba ali načrt jekla je najbolj zanesljiva osnova za nabavo.
ja Lahko se uporablja za ustrezne solarne podporne okvirje, podlage opreme in pomožne strukture, kjer odsek kanala ustreza projektni zasnovi.
Te večje dele je mogoče uporabiti za težko izdelavo, vendar je končna izbira odvisna od teže opreme, podpornih točk, vibracij in strukturnih zahtev.
Za izvozna naročila je mogoče razpravljati o mednarodnih razredih. Kemično sestavo, mehanske lastnosti in zahteve glede certificiranja je treba potrditi pred proizvodnjo.
Po naročilu je možno dobaviti materialne certifikate, inšpekcijske zapisnike in druge dogovorjene dokumente o kakovosti. Po potrebi se lahko dogovorite tudi za pregled tretje osebe.
