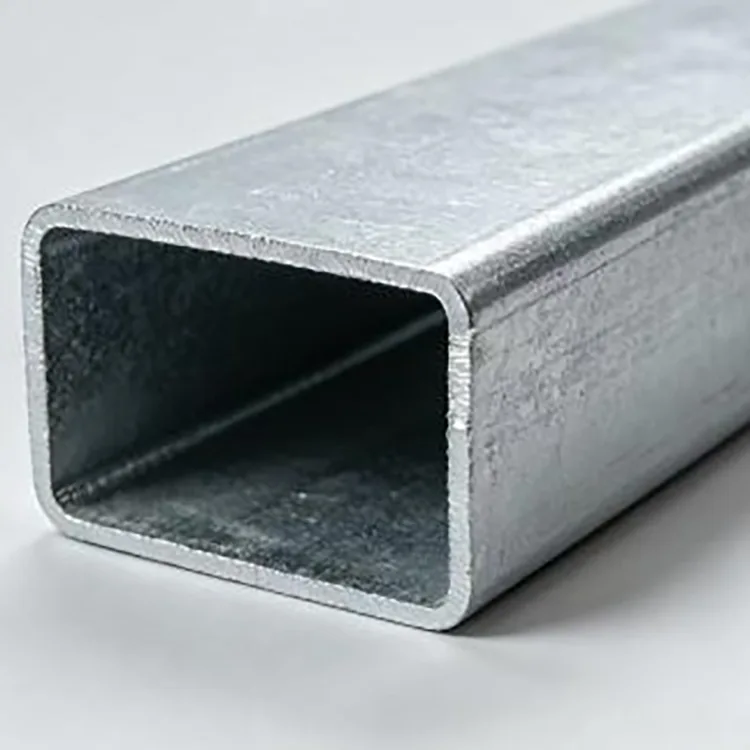

Vroče pocinkana pravokotna jeklena cev

Vroče pocinkana pravokotna jeklena cev je varjen pravokoten votli profil, izdelan iz Q235B, Q355B ali drugih določenih razredov ogljikovega jekla. Jekleni trak je hladno oblikovan v pravokotni profil, visokofrekvenčno varjen, dimenzioniran in razrezan, preden je končna cev podvržena površinski pripravi in ​​vročemu pocinkanju.

Pravokotni del je uporaben, kadar je prostor za obremenitev ali namestitev bolj usmerjen, kot to dopušča kvadratna cev. Zagotavlja širšo ploskev za nosilce, plošče in povezave, hkrati pa ohranja razmeroma učinkovito težo odseka. Za zunanje konstrukcije zagotavlja cinkova prevleka dodatno zaščito pred vlago in atmosfersko korozijo, zaradi česar je cev primerna za aplikacije, kjer bi črno jeklo brez premaza zahtevalo redno površinsko obdelavo.

Cev je mogoče dobaviti kot standardno dolžino ali obdelati v skladu s projektnimi risbami, vključno z rezanjem, luknjanjem, upogibanjem, rezanjem, vrtanjem, zapiranjem koncev in poševnim robom.

Tehnične specifikacije

Zakaj uporabljati pravokotni odsek?

Glavna razlika med pravokotnimi in kvadratnimi votlimi profili ni le videz. Razmerje med širino in višino spremeni, kako se del prilega strukturi in kako učinkovito uporablja razpoložljivi prostor.

Pravokotna cev se pogosto izbere za vodoravne elemente, okvirje in podpore, kjer ena smer potrebuje večjo globino preseka kot druga. Zagotavlja tudi širšo montažno površino za komponente zavese, plošče, nosilce in mehanske dele.

Na primer, odsek 100 × 60 mm proizvajalcu daje drugačno kombinacijo togosti, prostora za namestitev in uporabe materiala od kvadratne cevi 100 × 100 mm. Pravilna izbira mora torej temeljiti na razponu, obremenitvi, načinu povezave in razpoložljivem prostoru za namestitev in ne samo na imenu razdelka.

Vroče cinkanje: kaj spremeni

Jeklena cev je najprej oblikovana in zvarjena, nato pa pripravljena za cinkanje. Površinski onesnaževalci in oksidi se odstranijo z razmaščevanjem, luženjem in aktivacijo, tako da lahko staljeni cink pravilno reagira z jekleno površino.

Pripravljeno cev potopimo v staljen cink pri približno 450 °C. Po odvzemu se izvede hlajenje in končna obdelava, da dobimo neprekinjen zaščitni premaz.

To zaporedje je pomembno za konstrukcijske profile, ker je končni pravokotni odsek, vključno z vogali in izpostavljenimi površinami, po oblikovanju deležen zaščite pred korozijo. Za projektno naročanje bi morali kupci potrditi zahtevano specifikacijo cinkove prevleke, namesto da preprosto vprašajo, ali je cev "pocinkana".

Izbira cinkove prevleke

Ustrezna prevleka cinka je odvisna od tega, kje bo pravokotna cev nameščena.

Te številke so možnosti premaza in ne garancija za univerzalno življenjsko dobo. Za obalna, kemična ali stalno mokra okolja mora projekt upoštevati tudi dodatne sisteme premazov, drenažo, zaščito robov in podrobnosti o povezovanju.

Q235B ali Q355B?

Q235B je primeren za številne običajne okvirje, podpore, ograje, konstrukcije strojev in splošno jekleno konstrukcijo, kjer konstrukcijski izračun ne zahteva višje stopnje trdnosti.

Q355B je primernejši, kadar konstrukcija vključuje večje obremenitve, daljše razpone, močnejše zahteve glede vetra ali snega ali kadar je pomembno zmanjšanje teže odseka. Končni razred je treba izbrati iz inženirskega izračuna, namesto da preprosto izberete močnejši material za vsako aplikacijo.

Za izvozna naročila je treba zahtevano kakovost jekla, veljavni standard, mehanske lastnosti in inšpekcijske dokumente potrditi pred proizvodnjo.

Debelina stene in velikost preseka

Debelina stene neposredno vpliva na težo odseka, togost, trdnost povezave in zmogljivost izdelave.

Lahki okvirji in ograjene strukture lahko uporabljajo tanjše stene, medtem ko nosilni okvirji, podnožja opreme in večje zunanje konstrukcije običajno zahtevajo debelejše stene.

Razpon 20 × 40–200 × 400 mm pokriva razmeroma kompaktne okvirje z večjimi konstrukcijskimi elementi. Za ponudbo morajo kupci zagotoviti zahtevane zunanje mere, debelino stene, dolžino, kakovost jekla, zahteve glede cinka in količino. Če bo cev uporabljena kot konstrukcijski člen, so za izbiro materiala uporabni tudi razpon, obremenitev in pogoji povezave.

Proizvodni proces

Proizvodnja se začne z jeklenimi koluti, pri katerih se preveri kakovost, debelina in stanje površine. Trak se nato poravna in postopoma hladno oblikuje v želeni pravokotni profil.

Visokofrekvenčno varjenje spoji oblikovan trak, čemur sledi dimenzioniranje in ravnanje za nadzor končnega odseka. Rezanje na določeno dolžino, prebijanje ali druga predobdelava se lahko zaključi v skladu z naročilom pred cinkanjem.

Pripravljene cevi gredo nato skozi razmaščevanje, dekapiranje in obdelavo s talilom. Vroče cinkanje se izvaja pri približno 450°C, sledi hlajenje, površinsko cinkanje in končna dimenzijska kontrola ter pregled nanosa.

Dokončanje glavnih postopkov oblikovanja in prebijanja pred cinkanjem prav tako pomaga preprečiti nepotrebne poškodbe končne cinkove prevleke med izdelavo.

Kontrola kakovosti pred pošiljanjem

Pri množičnih naročilih kakovosti ne določa samo videz. Najprej se preverita kakovost in debelina dobavljenega jekla, čemur sledi pregled dimenzij med oblikovanjem in pregled končne cevi.

Ključne kontrolne točke vključujejo pravokotne dimenzije, debelino stene, ravnost, stanje zvara, dolžino reza, kakovost površine in prevleko cinka. Težo ali debelino premaza je mogoče preveriti glede na dogovorjeno specifikacijo projekta.

Za izvozne projekte je mogoče po naročilu pripraviti materialne certifikate, inšpekcijske evidence, pakirne liste in druge zahtevane dokumente. Na zahtevo kupca ali projekta se lahko dogovori tudi pregled tretje osebe.

Kjer se uporablja

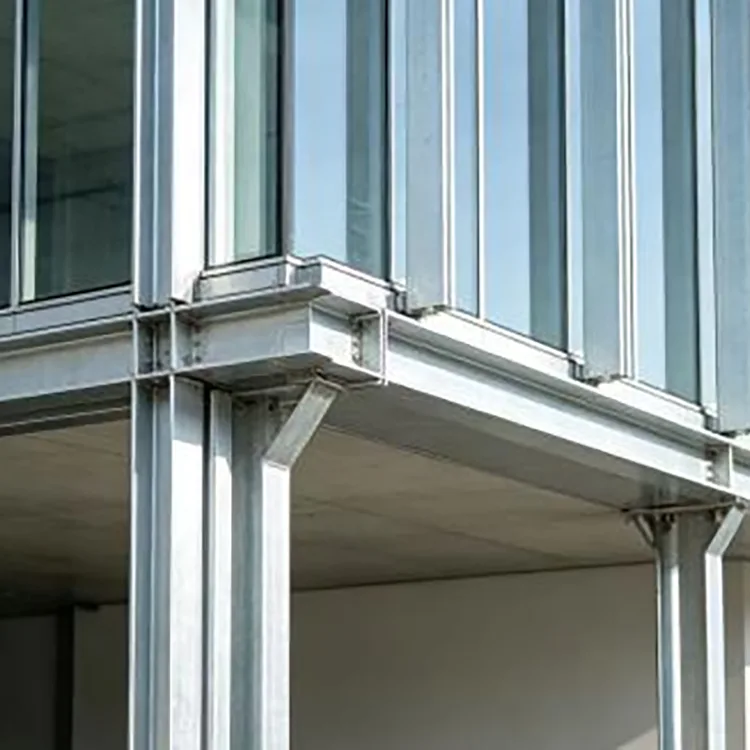

Zavese in gradbene konstrukcije

Pravokotna stran je primerna za okvirje zavese, fasadne nosilce, predelne stene in sekundarne strukturne elemente, kjer sta pomembna povezovalni prostor in togost smeri.

Komunalne in zunanje strukture

Zaščitne ograje, ograje, zavetja, krajinske konstrukcije, reklamni okvirji in drugi izpostavljeni jekleni deli imajo dodatno zaščito pred korozijo vročega cinkanja.

Fotovoltaični projekti

Pravokotne cevi se lahko uporabljajo za izbrane fotonapetostne nosilne elemente, okvirje opreme in pomožne strukture. Za obalne projekte ali projekte z visoko vlažnostjo je treba upoštevati višjo specifikacijo cinka glede na korozijsko okolje.

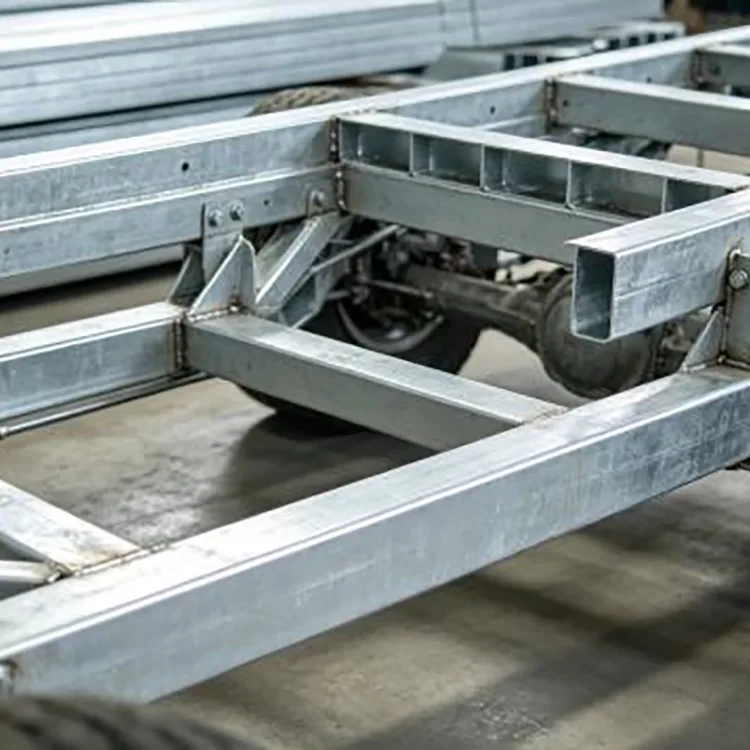

Okvirji strojev in opreme

Ravne ploskve pravokotnega odseka poenostavljajo namestitev konzole in montažo opreme. Tipične uporabe vključujejo podnožje strojev, okvirje tekočih trakov, podpore za avtomatizacijo in platforme opreme.

Skladiščni in industrijski objekti

Cev se lahko uporablja za sestavne dele regalov, podporne okvirje, skladiščne strukture in pomožne elemente, kjer se zahtevata dimenzijska skladnost in odpornost proti koroziji.

Rastlinjaki, začasne konstrukcije in rešetke

Zaradi svoje kombinacije pravokotne geometrije, zmerne teže in razpoložljive obdelave je primeren za okvirje rastlinjakov, odrske strukture, začasne okvirje in druge izdelane sklope.

Obdelava pred dostavo

Pri projektih s ponavljajočimi se dimenzijami namestitve lahko predhodna obdelava zmanjša delo pri rezanju in vrtanju na delovišču.

Običajne storitve vključujejo rezanje na določeno dolžino, luknjanje, rezanje utorov, vrtanje, krivljenje, poševno rezanje in zapiranje koncev. Obdelava lahko temelji na risbi, datoteki DXF/CAD ali razporedu dimenzij.

Če se po cinkanju naredijo luknje ali zareze, mora biti izpostavljeno jekleno območje ustrezno zaščiteno za popravilo, bogato s cinkom. Zaradi tega je na splošno bolje dokončati načrtovano prebijanje in rezanje pred fazo vročega cinkanja, kadar koli proizvodni načrt to dopušča.

Vroče pocinkana pravokotna cev v primerjavi s črno pravokotno cevjo

Izbira je odvisna predvsem od okolja namestitve in zahtev glede vzdrževanja.

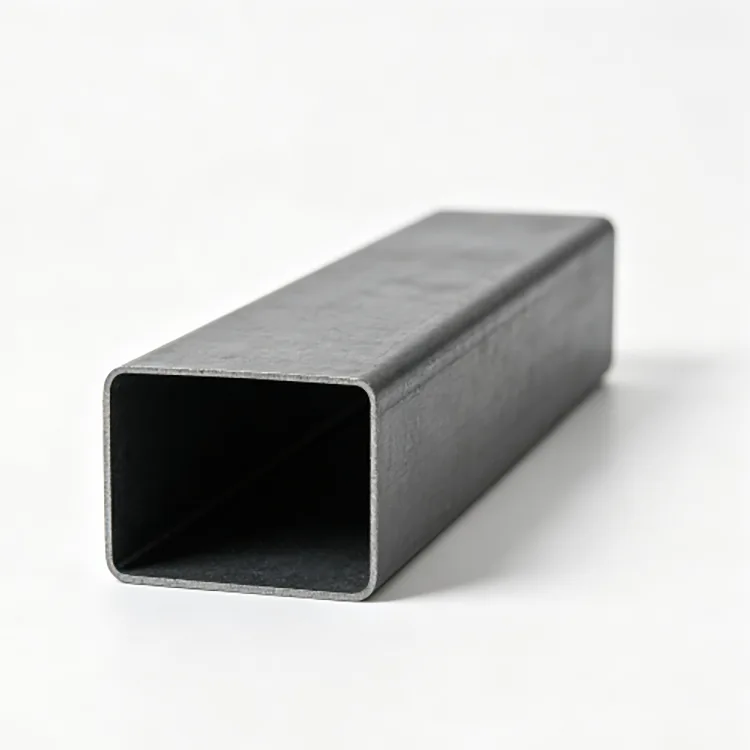

Črna pravokotna cev ima nižje začetne stroške materiala in se lahko dobro obnese pri suhih notranjih strukturah, kjer bo površina prejela ustrezen premaz ali korozija ni večja skrb.

Vroče pocinkana pravokotna cev ima cinkovo ​​prevleko, ki zagotavlja tako fizično pregrado kot žrtveno zaščito pred korozijo. Zato je bolj primeren za zunanje in vlažne aplikacije, kjer bi ponavljajoče se barvanje ali obdelava rje povečala vzdrževalna dela.

Pri dolgoročnih projektih na prostem je lahko primerjava samo nabavne cene zavajajoča. V primerjavo stroškov je treba vključiti specifikacijo premaza, pričakovano izpostavljenost, zahteve glede izdelave in načrt vzdrževanja.

Projektne aplikacije

Struktura mestnega prometa

Občinski cestni in prometni projekt je uporabil vroče pocinkano pravokotno cev Q235B 100 × 60 × 4 mm za podporne okvirje, vključno s cestnimi zaklonišči in zaščitnimi ograjami. Kombinacija togosti pravokotnega preseka in pocinkane zaščite je bila izbrana za zunanjo izpostavljenost dežju, vetru in prahu.

Skladišče in industrijski objekt

Pri projektu logističnega skladišča je bila uporabljena vroče pocinkana pravokotna cev 40 × 80 × 2,0 mm za uporabo v regalih in okvirih opreme. Dosledne dimenzije odsekov so pomagale pri montaži, medtem ko je bila pocinkana površina primerna za vlažne pogoje, povezane s skladiščno in industrijsko uporabo.

Kontrolni seznam javnih naročil

Pred oddajo množičnega naročila potrdite te točke:

pogosta vprašanja

Kakšna je razlika med pravokotno in kvadratno pocinkano jekleno cevjo?

Kvadratna cev ima enake stranske dimenzije in se običajno uporablja za stebre, okvirje in elemente, ki zahtevajo bolj uravnoteženo geometrijo. Pravokotna cev ima različne dolžine stranic in je pogosto primernejša za vodoravne elemente, okvirje za zavese, konstrukcije opreme in aplikacije, kjer je uporabna usmerjena togost ali širša montažna površina.

Ali se pravokotna cev lahko dobavi v nestandardnih dimenzijah?

ja O nestandardnih velikostih odsekov, fiksnih dolžinah in zahtevah glede obdelave je mogoče razpravljati glede na projektno risbo in izvedljivost proizvodnje.

Ali lahko cev izrežete in preluknjate pred pošiljanjem?

ja Možno je urediti rezanje, luknjanje, rezanje, vrtanje, krivljenje, zapiranje koncev in posnemanje. Pri pocinkanih izdelkih se načrtovana obdelava običajno zaključi pred vročim cinkanjem, kjer je to izvedljivo.

Ali je 200–275 g/m² cinkanega premaza potreben za vsak zunanji projekt?

Ne. Običajna izpostavljenost na prostem v notranjosti ne zahteva samodejno najvišje ravni cinka. Prevleko je treba izbrati glede na vlažnost, slano prho, izpostavljenost kemikalijam, pogostost vlaženja in pričakovano življenjsko dobo.

Ali lahko Q355B neposredno nadomesti Q235B?

Ne samodejno. Čeprav ima Q355B večjo trdnost, sprememba razreda jekla ne pomeni, da je vedno mogoče uporabiti isti odsek brez preverjanja strukturne zasnove, povezav, zahtev za varjenje in veljavnega standarda.

Ali je mogoče variti vroče pocinkano pravokotno cev?

Da, vendar varjenje poškoduje lokalno cinkovo ​​prevleko in proizvaja hlape, ki vsebujejo cink. Zahtevajo se ustrezno prezračevanje, varilni postopki in povarilna popravila, bogata s cinkom.

Katere dokumente je mogoče predložiti za izvozna naročila?

Potrdila o materialih, zapisniki o inšpekcijskih pregledih izdelkov, seznami pakiranja, komercialni računi in drugi izvozni ali projektni dokumenti se lahko pripravijo v skladu z dogovorjenimi zahtevami naročila.

Kakšen je običajen čas dostave?

Naročila za navadne zaloge je običajno mogoče pripraviti za odpremo v približno 3–7 delovnih dneh. Standardna proizvodna naročila so običajno okoli 10–15 delovnih dni, medtem ko je treba naročila velikega obsega ali naročila po meri potrditi glede na velikost odseka, cinkovo ​​prevleko in zahteve glede obdelave.
